Einheit · AXIAL-PISTON PUMP
A4VG90HDD1/31R-PZF02F001SR909437264
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG90HDD1/31R-PZF02F001S, Materialnummer R909437264. Nenngröße: NG 90. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R909437264
- Typschlüssel
- A4VG90HDD1/31R-PZF02F001S
- Gruppe
- A4VG 90
- Ausgabe
- 05/2020

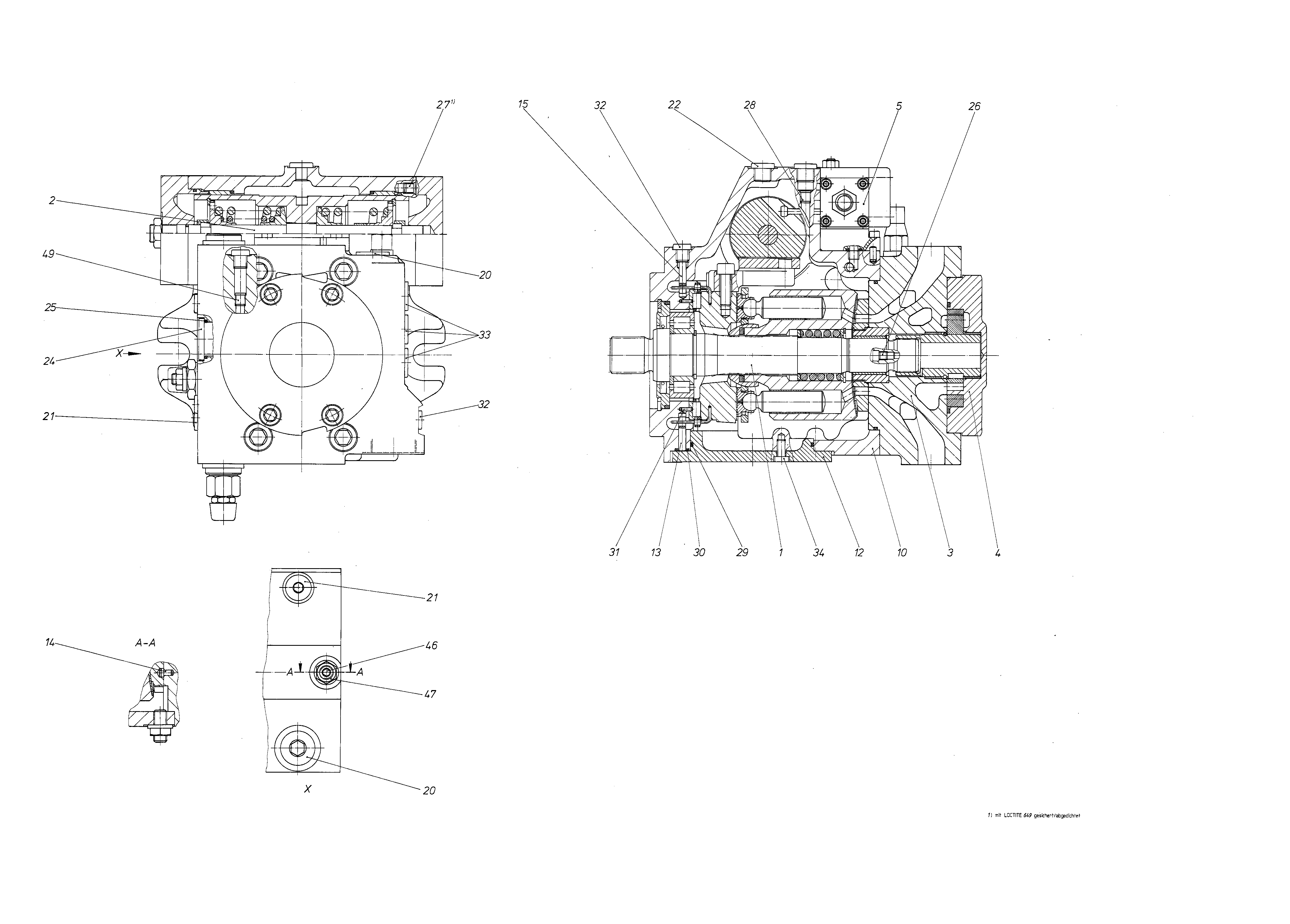

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909434262 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909437599 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909437268 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909437259 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| 5 | R909602224 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | |
| R909435958 | HOUSING | 1 | ||
| R909435995 | HOUSING COVER | 1 | ||
| R909436449 | PIVOT PIN | 1 | ||
| 14 | R909405732 | POITIONING PIN | 1 | |
| R902132712 | PIVOT PIN | 1 | ||
| 20 | R909153891 | SCREW PLUGD | 2 | |
| R909153815 | SCREW PLUGD | 2 | ||
| R909153816 | SCREW PLUGD | 3 | ||
| 24 | R909083228 | SCREW PLUG | 1 | |
| R909086731 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| 28 | R909426700 | NOZZLE | 2 | |
| R909086547 | O-RINGD | 1 | ||
| R909157989 | QUAD RINGD | 1 | ||
| 31 | R913016373 | SLOTTED SPRING PIN | 2 | |
| R909151692 | SCREW PLUGD | 2 | ||
| R909151694 | SCREW PLUGD | 3 | ||
| R909083034 | SOCKET HEAD CAP SCREW | 8 | ||
| 35 | R909153364 | SCREW PLUGD | 2 | |
| 46 | R909154982 | SETSCREW | 1 | |
| R909087405 | SEALING NUTD | 1 | ||
| 49 | R909426706 | NOZZLE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 90 | 90 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
