Einheit · AXIAL-PISTON PUMP
A11VG50ES1/11L-NSC10F042S-SR909437474
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel A11VG50ES1/11L-NSC10F042S-S, Materialnummer R909437474. Nenngröße: NG 50. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 2-Loch (C). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R909437474
- Typschlüssel
- A11VG50ES1/11L-NSC10F042S-S
- Gruppe
- A11VG 50
- Ausgabe
- 06/2020

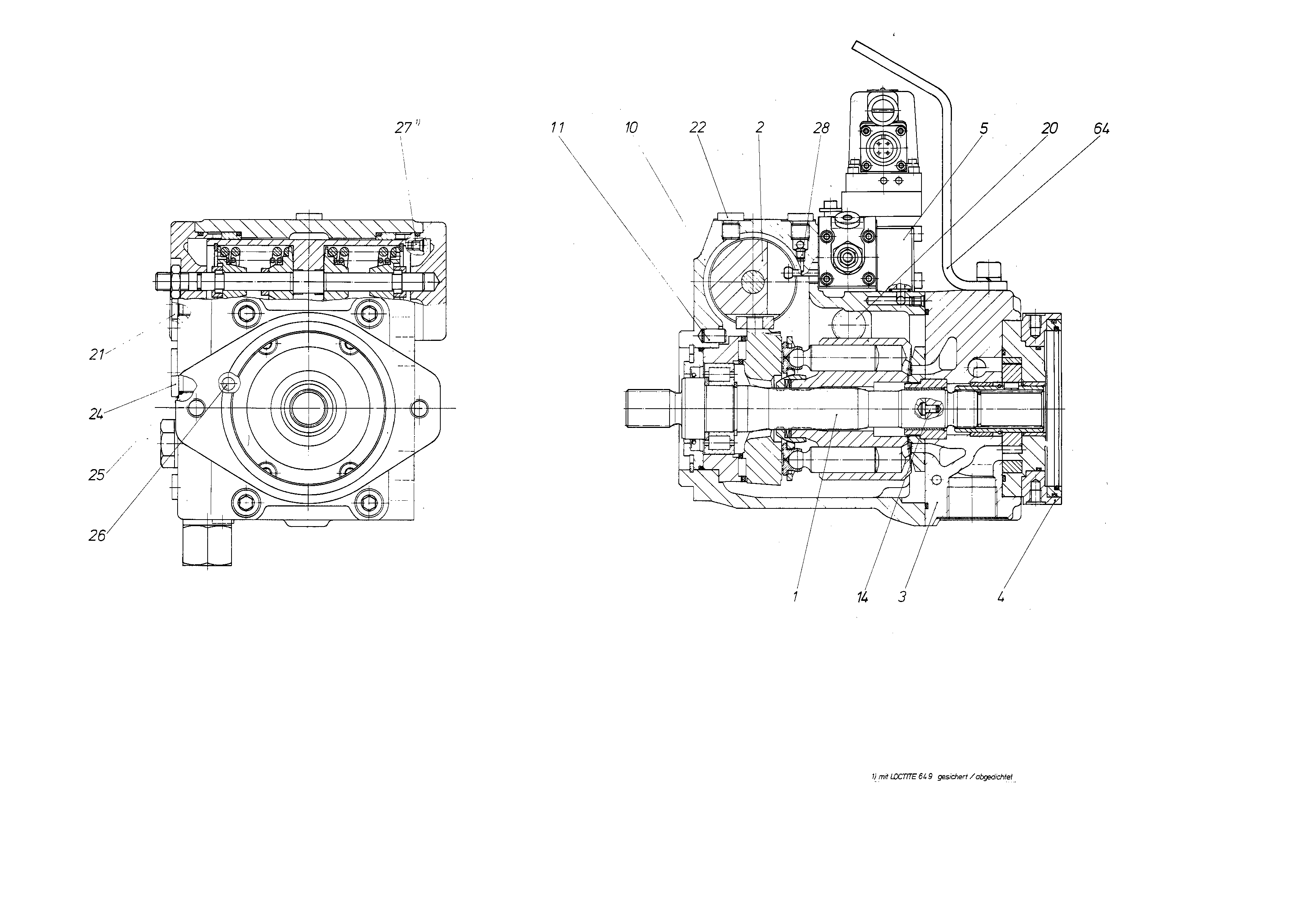

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909438109 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909437420 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| 3 | R909441075 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | |
| R909441842 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| 5 | R909434877 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | |
| R909440577 | HOUSING | 1 | ||
| 11 | R909430641 | POITIONING PIN | 1 | |
| 14 | R909405732 | POITIONING PIN | 1 | |
| R909151694 | SCREW PLUGD | 1 | ||
| 21 | R909151979 | SCREW PLUGD | 1 | |
| R909151692 | SCREW PLUGD | 3 | ||
| 24 | R909084400 | SCREW PLUG | 1 | |
| 25 | R909083761 | O-RINGD | 1 | |
| 26 | R909153572 | SCREW PLUG | 1 | |
| 27 | R909831318 | DOUBLE BREAK-OFF PLUG | 2 | |
| 28 | R909156493 | NOZZLE | 2 | |
| R909437472 | GUARD PLATE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Nenngröße (NG) | 50 | 50 |
| Index | Nenngröße 145 … 260 | 1 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 2-Loch | C |
| Standard-/Sonderausführung | Sonderausführung | S |
