Einheit · AXIAL-PISTON PUMP
A4VG90DA2D6/31R-NSF02F001DR909437619
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG90DA2D6/31R-NSF02F001D, Materialnummer R909437619. Nenngröße: NG 90. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 24 V (DA2). Druckabschneidung: Druckabschneidung (D). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) (D).
- Nummer
- R909437619
- Typschlüssel
- A4VG90DA2D6/31R-NSF02F001D
- Gruppe
- A4VG 90
- Ausgabe
- 05/2020

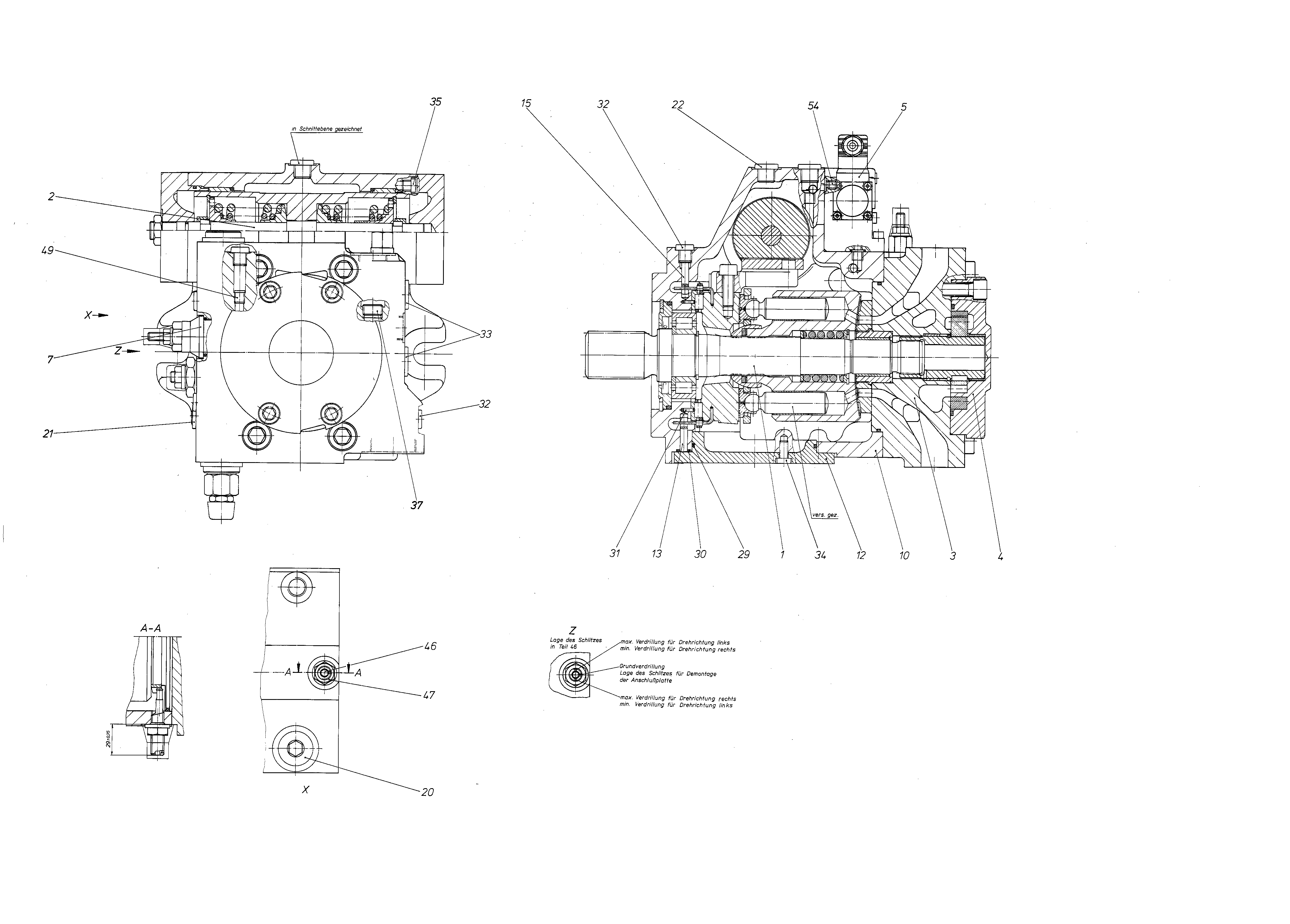

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909437464 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R909442408 | CONTROL Stückliste der Baugruppe →L | 1 | |
| R909437268 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909437259 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| 5 | R909437622 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| R909414719 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R909435958 | HOUSING | 1 | ||
| R909435995 | HOUSING COVER | 1 | ||
| R909436449 | PIVOT PIN | 1 | ||
| 15 | R902132712 | PIVOT PIN | 1 | |
| 20 | R909153891 | SCREW PLUGD | 1 | |
| 21 | R909153815 | SCREW PLUGD | 1 | |
| R909153816 | SCREW PLUGD | 3 | ||
| R909086547 | O-RINGD | 1 | ||
| R909157989 | QUAD RINGD | 1 | ||
| 31 | R913016373 | SLOTTED SPRING PIN | 2 | |
| R909151692 | SCREW PLUGD | 2 | ||
| R909151694 | SCREW PLUGD | 2 | ||
| R909083034 | SOCKET HEAD CAP SCREW | 8 | ||
| R909153364 | SCREW PLUGD | 2 | ||
| R909087913 | SCREW PLUG | 1 | ||
| 46 | R902035616 | ECCENTRIC SCREW | 1 | |
| 47 | R909087405 | SEALING NUTD | 1 | |
| 49 | R909426706 | NOZZLE | 1 | |
| R909073588 | THROTTLE SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 90 | 90 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 24 V | DA2 |
| Druckabschneidung | Druckabschneidung | D |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Druckleitung der Speisepumpe Anschlüsse für externe Speisekreisfilterung (Fe und Fa) | D |
