Einheit · AXIAL-PISTON PUMP
A11VG19MDN1/10L-PSC16F001SR909438324
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel A11VG19MDN1/10L-PSC16F001S, Materialnummer R909438324. Nenngröße: NG 19. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 2-Loch (C).
- Nummer
- R909438324
- Typschlüssel
- A11VG19MDN1/10L-PSC16F001S
- Gruppe
- A11VG 19
- Ausgabe
- 06/2020

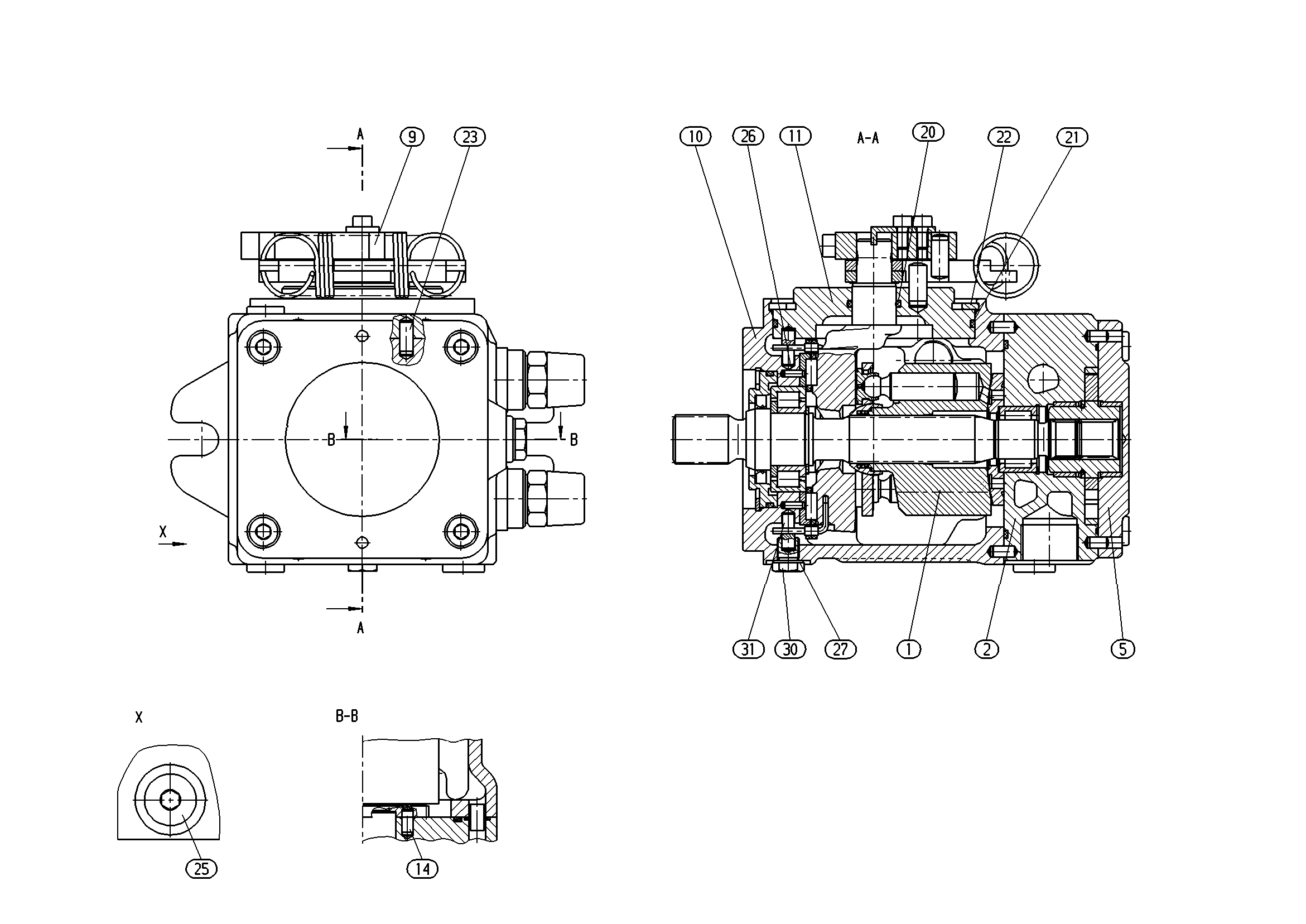

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909438458 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909420328 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| 5 | R909428854 | INTERNAL GEAR PUMP ASSEMBLY Stückliste der Baugruppe →L | 1 | |
| 9 | R909437239 | CONTROL Stückliste der Baugruppe →L | 1 | |
| 10 | R909436386 | HOUSING | 1 | |
| R913009664 | STRAIGHT PIN | 1 | ||
| R909083760 | O-RINGD | 1 | ||
| R909086495 | O-RINGD | 1 | ||
| R909157169 | RETAINING RING | 1 | ||
| R913009677 | STRAIGHT PIN | 1 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| R913017227 | SLOTTED SPRING PIN | 2 | ||
| R909152725 | SEAL RINGD | 1 | ||
| R909436089 | SCREW PLUG | 1 | ||
| R909436088 | PIVOT PIN | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Nenngröße (NG) | 19 | 19 |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 2-Loch | C |
