Einheit · AXIAL-PISTON PUMP

A11VG50EP2D1/11R-NXC02F042S-SR909442047

Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel A11VG50EP2D1/11R-NXC02F042S-S, Materialnummer R909442047. Nenngröße: NG 50. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Regel- und Verstelleinrichtung: Elektrische Verstellung mit Proportionalmagnet mit Druckabschneidung (EP2D). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Anbauflansch: SAE J744 ‒ 2-Loch (C). Standard-/Sonderausführung: Sonderausführung (S).

Nummer: R909442047
Typschlüssel: A11VG50EP2D1/11R-NXC02F042S-S
Gruppe: A11VG 50
Ausgabe: 06/2020

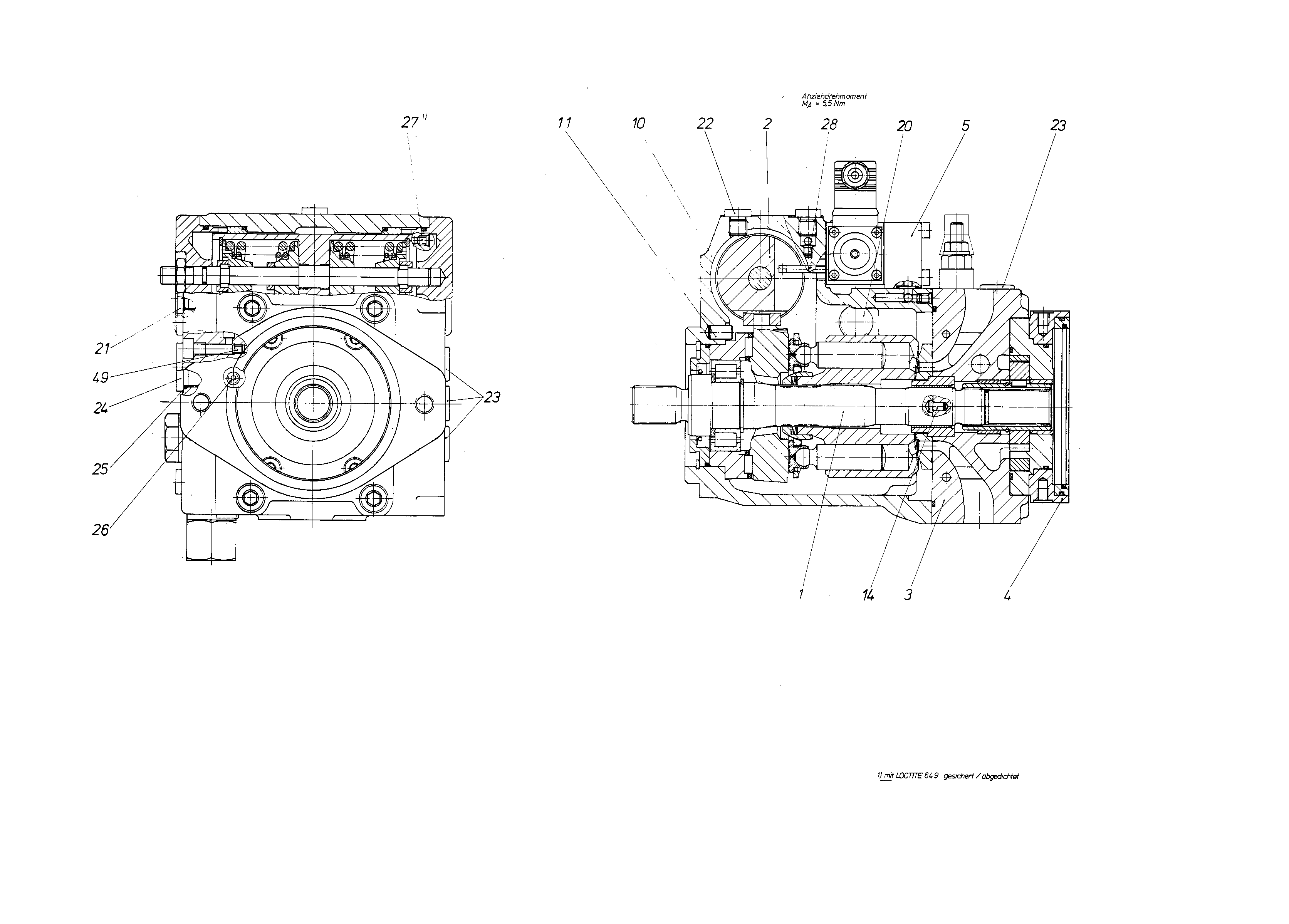

A11VG50EP2D1/11R-NXC02F042S-S — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R909613555	ROTARY GROUP Stückliste der Baugruppe →L	1
	R909437420	CONTROL Stückliste der Baugruppe →L	1
	R909609715	CONNECTION PLATE Stückliste der Baugruppe →L	1
	R909606699	INTERNAL GEAR PUMP Stückliste der Baugruppe →L	1
	R909423543	CONTROL UNIT Stückliste der Baugruppe →L	1
10	R909440577	HOUSING	1
11	R909430641	POITIONING PIN	1
	R909405732	POITIONING PIN	1
	R909151694	SCREW PLUGD	1
21	R909151979	SCREW PLUGD	1
	R909151692	SCREW PLUGD	4
	R909153815	SCREW PLUGD	4
24	R909084400	SCREW PLUG	1
25	R909083761	O-RINGD	1
26	R909153572	SCREW PLUG	1
27	R909831318	DOUBLE BREAK-OFF PLUG	2
28	R909156493	NOZZLE	2
	R909156497	NOZZLE	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar	A11V
Nenngröße (NG)	50	50
Regel- und Verstelleinrichtung	Elektrische Verstellung mit Proportionalmagnet mit Druckabschneidung	EP2D
Index	Nenngröße 145 … 260	1
Dichtungswerkstoff	NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk)	N
Anbauflansch	SAE J744 ‒ 2-Loch	C
Standard-/Sonderausführung	Sonderausführung	S
