Einheit · AXIAL-PISTON PUMP

A11VG50EZ21/12L-NTC10F042S-SR909447946

Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel A11VG50EZ21/12L-NTC10F042S-S, Materialnummer R909447946. Nenngröße: NG 50. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Kombipumpe (T). Anbauflansch: SAE J744 ‒ 2-Loch (C). Standard-/Sonderausführung: Sonderausführung (S).

Nummer: R909447946
Typschlüssel: A11VG50EZ21/12L-NTC10F042S-S
Gruppe: A11VG 50
Ausgabe: 06/2020

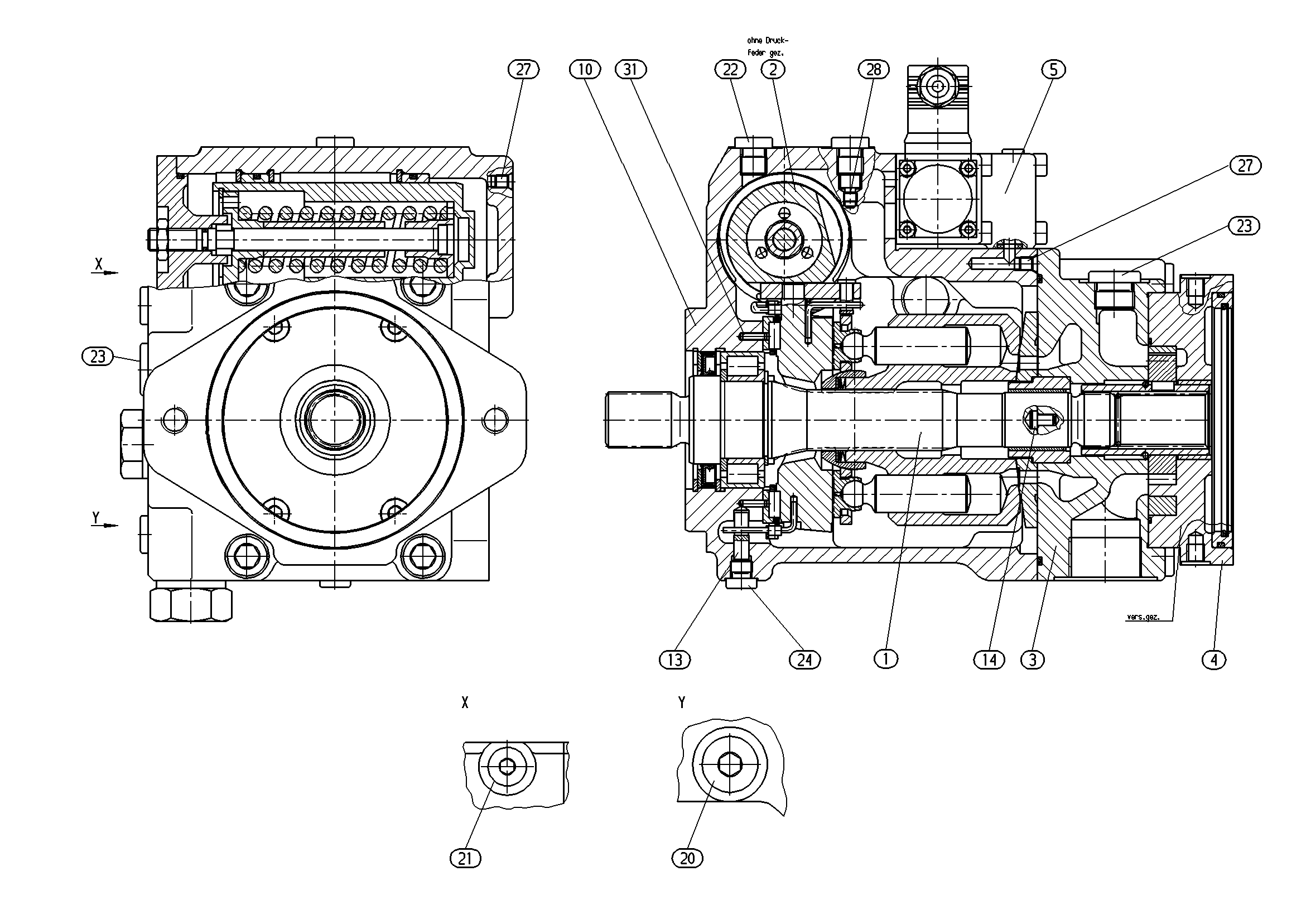

A11VG50EZ21/12L-NTC10F042S-S — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R909447940	ROTARY GROUP Stückliste der Baugruppe →L	1
	R909441233	CONTROL Stückliste der Baugruppe →L	1
	R909446985	CONNECTION PLATE Stückliste der Baugruppe →L	1
	R909441842	INTERNAL GEAR PUMP Stückliste der Baugruppe →L	1
5	R909600076	DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L	1
	R909651360	HOUSING	1
	R902114380	PIVOT PIN	1
	R909405732	POITIONING PIN	1
	R909151694	SCREW PLUGD	1
	R909151979	SCREW PLUGD	1
	R909151692	SCREW PLUGD	3
	R909153815	SCREW PLUGD	2
	R909153364	SCREW PLUGD	1
	R909831318	DOUBLE BREAK-OFF PLUG	2
	R909434937	THROTTLE VALVE Stückliste der Baugruppe →L	2
	R913016373	SLOTTED SPRING PIN	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar	A11V
Nenngröße (NG)	50	50
Drehrichtung	Bei Blick auf Triebwelle links	L
Dichtungswerkstoff	NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk)	N
Triebwelle	Zahnwelle ANSI B92.1a‒1976 für Kombipumpe	T
Anbauflansch	SAE J744 ‒ 2-Loch	C
Standard-/Sonderausführung	Sonderausführung	S
