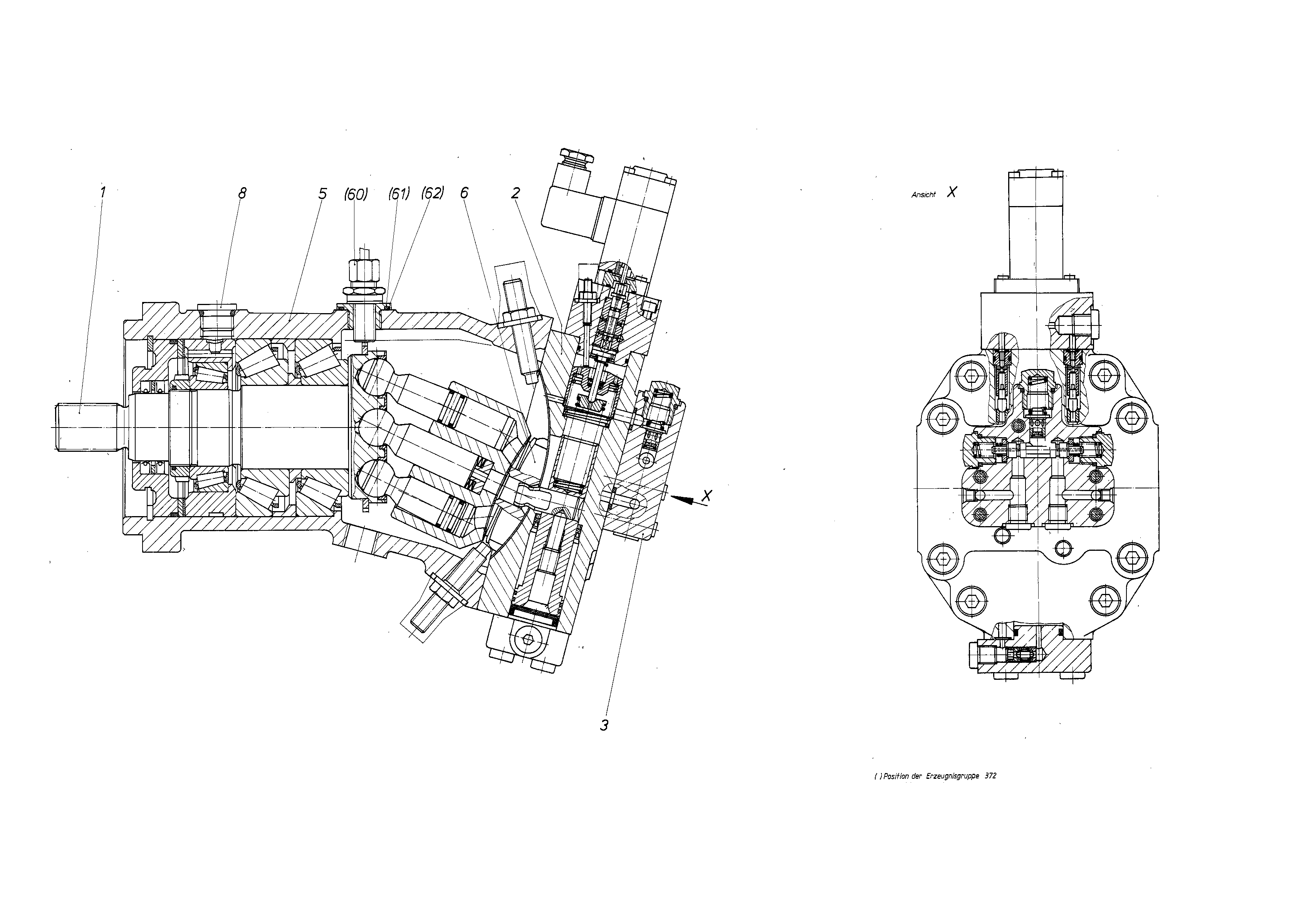

Einheit · AXIAL-PISTON MOTOR
AA6VTMN107EP1/60W-NSD527DAR909448621
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VTMN107EP1/60W-NSD527DA, Materialnummer R909448621. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (AA6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) (EP1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Triebwelle: Zahnwelle ANSI B92.1a (S). Anbauflansch: SAE J744 - 4-Loch 165-4 (D). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 (527). Regelbeginn: bei Vg min (Standard bei HA) (A).
- Nummer
- R909448621
- Typschlüssel
- AA6VTMN107EP1/60W-NSD527DA
- Gruppe
- A6VTMN 107
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R909448622 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | |
| 60 | R909446675 | ROTATIONAL SPEED SENSOR Stückliste der Baugruppe →L | 1 | |
| 61 | R909432056 | THREADED REDUCING STUD | 1 | |
| 62 | R909153359 | O-RINGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | AA6V |
| Betriebsart | Motor | M |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) | EP1 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Triebwelle | Zahnwelle ANSI B92.1a | S |
| Anbauflansch | SAE J744 - 4-Loch 165-4 | D |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 | 527 |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
