Einheit · AXIAL-PISTON PUMP
A11VO60NV/10R-NZC12K01-SR909448921
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel A11VO60NV/10R-NZC12K01-S, Materialnummer R909448921. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle DIN 5480 für Einzel- und Kombipumpe (Z). Anbauflansch: SAE J744 ‒ 2-Loch (C). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, metrisch mit Profildichtring in Anlehnung an DIN 3852 (12). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP A (K01). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R909448921
- Typschlüssel
- A11VO60NV/10R-NZC12K01-S
- Gruppe
- A11VO 60
- Ausgabe
- 06/2020

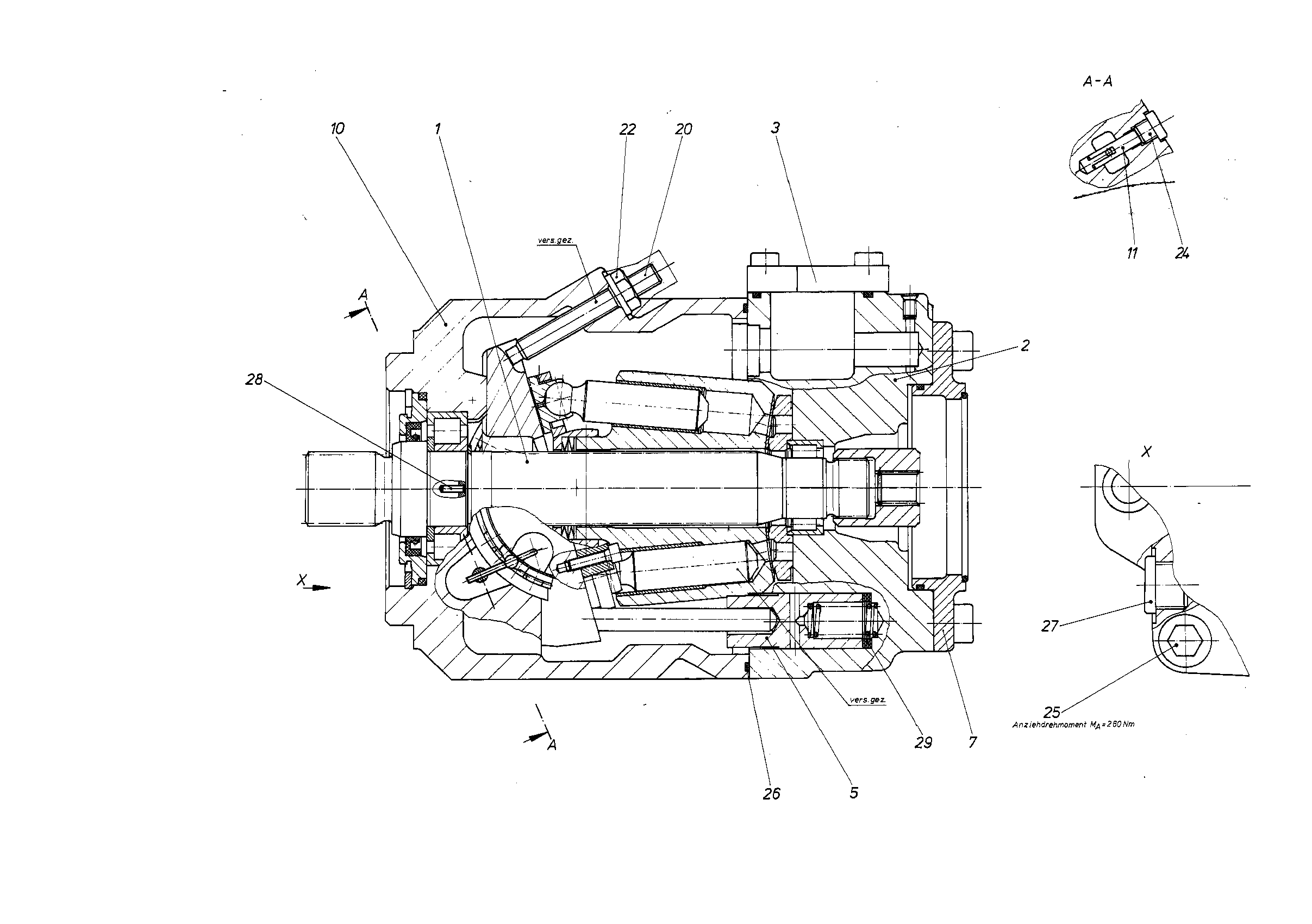

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902044494 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| 2 | R909609277 | CONNECTION PLATE, RL Stückliste der Baugruppe →L | 1 | |
| R909447557 | COVER Stückliste der Baugruppe →L | 1 | ||
| R909441158 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909446302 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902103551 | HOUSING | 1 | ||
| 11 | R902132714 | PIVOT PIN | 4 | |
| R909154058 | SETSCREW | 1 | ||
| R909152426 | SEALING NUTD | 1 | ||
| 24 | R909153364 | SCREW PLUGD | 4 | |
| 25 | R909153680 | SOCKET HEAD CAP SCREW | 4 | |
| R909830217 | O-RINGD | 1 | ||
| 27 | R909151694 | SCREW PLUGD | 1 | |
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909156050 | SHIM RING | 5 | ||
| 40 | R909151979 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 60 | 60 |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle DIN 5480 für Einzel- und Kombipumpe | Z |
| Anbauflansch | SAE J744 ‒ 2-Loch | C |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, Befestigungsgewinde metrisch nach DIN 13. Anschlussgewinde, metrisch mit Profildichtring in Anlehnung an DIN 3852 | 12 |
| Durchtrieb | 82-2 (A) 5/8 in 9T 16/32DP A | K01 |
| Standard-/Sonderausführung | Sonderausführung | S |
