Einheit · AXIAL-PISTON PUMP

A11VG12MDN1/10R-NSC16K011E-SR909600432

Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel A11VG12MDN1/10R-NSC16K011E-S, Materialnummer R909600432. Nenngröße: NG 12. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 2-Loch (C). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP A (K01). Standard-/Sonderausführung: Sonderausführung (S).

Nummer: R909600432
Typschlüssel: A11VG12MDN1/10R-NSC16K011E-S
Gruppe: A11VG 12
Ausgabe: 06/2020

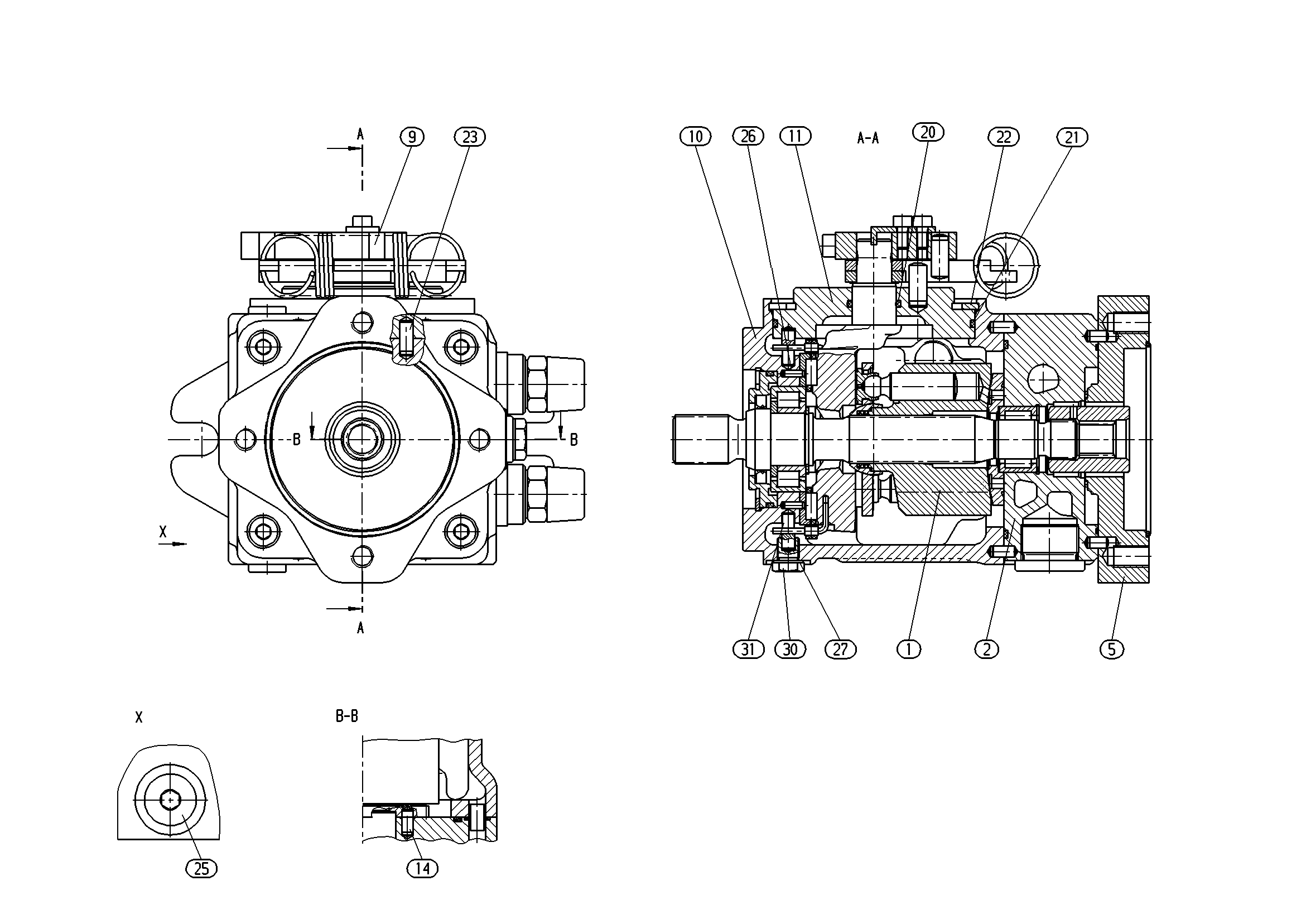

A11VG12MDN1/10R-NSC16K011E-S — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R909447433	ROTARY GROUP Stückliste der Baugruppe →L	1
	R909600433	CONNECTION PLATE Stückliste der Baugruppe →L	1
	R909434233	BELL HOUSING Stückliste der Baugruppe →L	1
9	R909447362	CONTROL Stückliste der Baugruppe →L	1
	R909436386	HOUSING	1
	R913009664	STRAIGHT PIN	1
	R909083760	O-RINGD	1
	R909086495	O-RINGD	1
	R909157169	RETAINING RING	1
	R913009677	STRAIGHT PIN	1
	R909153815	SCREW PLUGD	1
	R913017227	SLOTTED SPRING PIN	2
	R909152725	SEAL RINGD	1
	R909436089	SCREW PLUG	1
	R909436088	PIVOT PIN	2

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar	A11V
Nenngröße (NG)	12	12
Index	Nenngröße 40 … 130	0
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk)	N
Triebwelle	Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe	S
Anbauflansch	SAE J744 ‒ 2-Loch	C
Durchtrieb	82-2 (A) 5/8 in 9T 16/32DP A	K01
Standard-/Sonderausführung	Sonderausführung	S
