Einheit · AXIAL-PISTON PUMP
A4VG125HDD3/31R-PZF02F011S-SR909600451
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG125HDD3/31R-PZF02F011S-S, Materialnummer R909600451. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 82-2 (A) 5/8 in 9T 16/32DP (01). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R909600451
- Typschlüssel
- A4VG125HDD3/31R-PZF02F011S-S
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

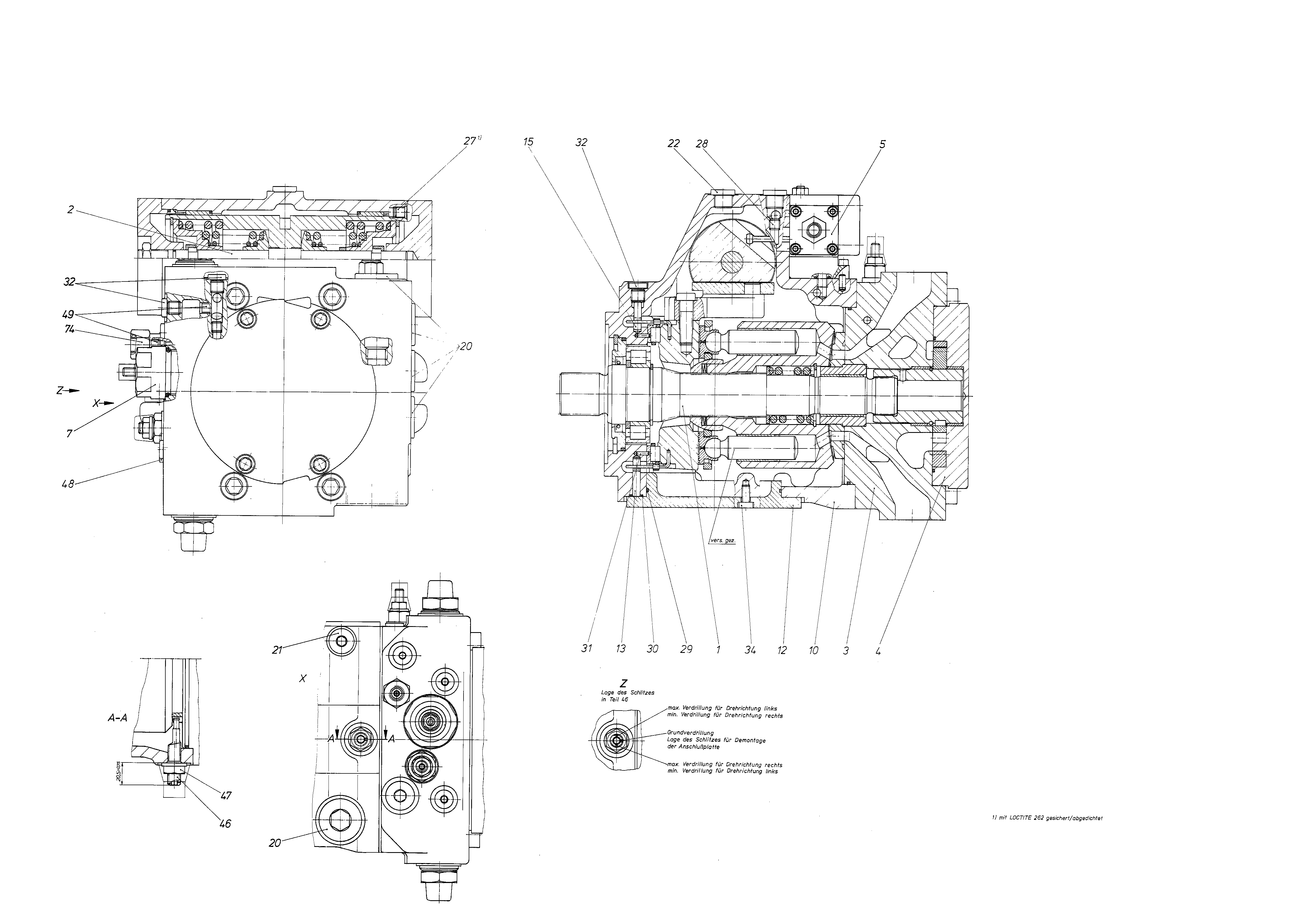

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909433573 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909433912 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909442344 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909438791 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R909602239 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R909606430 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R909436787 | HOUSING | 1 | ||
| R909432369 | HOUSING COVER | 1 | ||
| R909435017 | PIVOT PIN | 1 | ||
| R902118633 | PIVOT PIN | 1 | ||
| R909153861 | SCREW PLUGD | 5 | ||
| R909153815 | SCREW PLUGD | 1 | ||
| 22 | R909153816 | SCREW PLUGD | 3 | |
| 27 | R909831320 | DOUBLE BREAK-OFF PLUG | 1 | |
| 28 | R909426700 | NOZZLE | 2 | |
| R909830207 | O-RINGD | 1 | ||
| R909157348 | QUAD RINGD | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 3 | ||
| R909083034 | SOCKET HEAD CAP SCREW | 8 | ||
| R902035616 | ECCENTRIC SCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909426707 | NOZZLE | 2 | ||
| 74 | R909442314 | THREADED PART Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Druckabschneidung | Druckabschneidung | D |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 82-2 (A) 5/8 in 9T 16/32DP | 01 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
| Standard-/Sonderausführung | Sonderausführung | -S |
