Einheit · AXIAL-PISTON PUMP
AA4VG125EP2D1/31L-NSF52KXX1E-SR909600579
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel AA4VG125EP2D1/31L-NSF52KXX1E-S, Materialnummer R909600579. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (52). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) (1). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) (E). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R909600579
- Typschlüssel
- AA4VG125EP2D1/31L-NSF52KXX1E-S
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

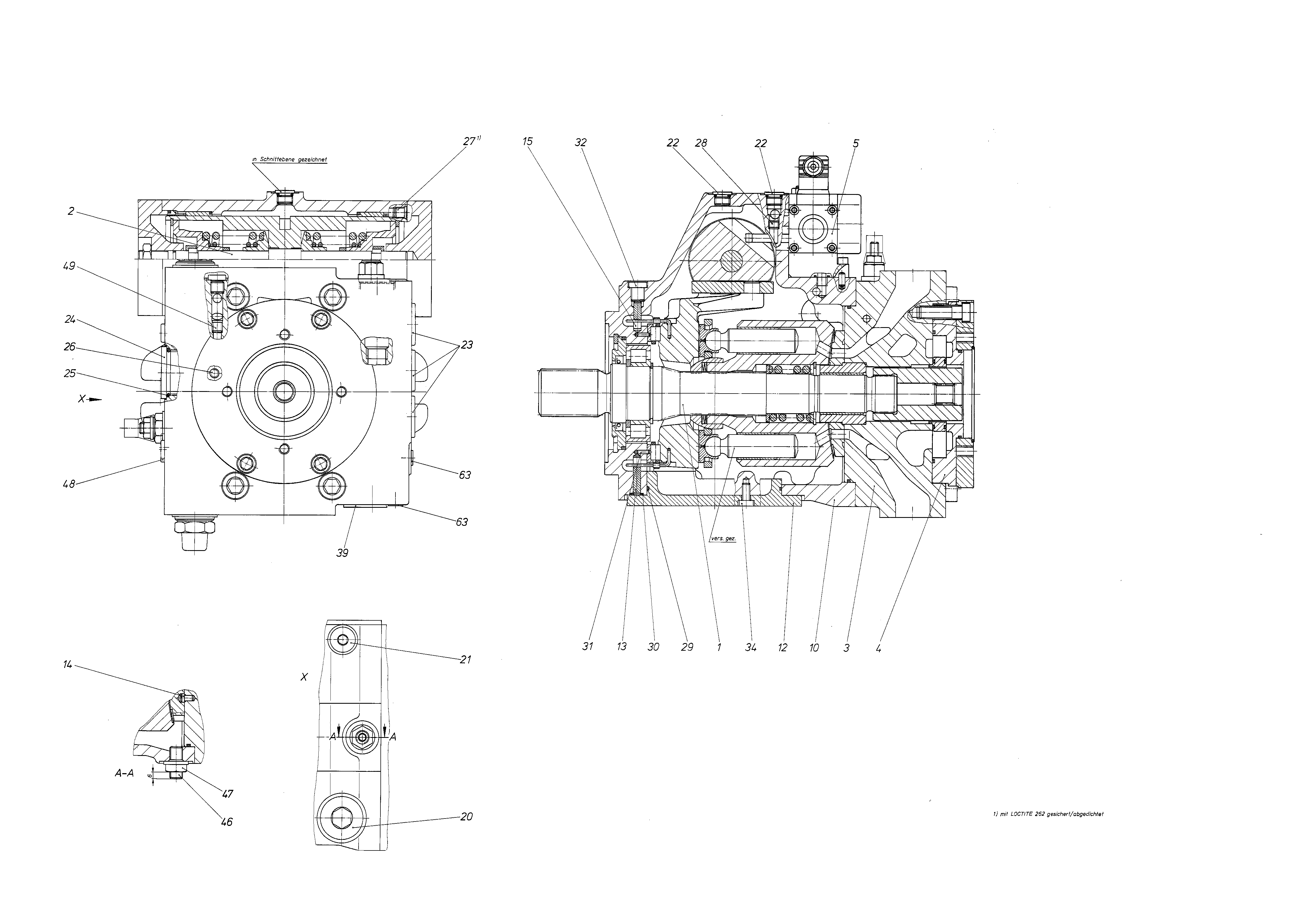

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909437734 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R909438692 | CONTROL Stückliste der Baugruppe →L | 1 | |
| R909600754 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909448750 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| 5 | R909602237 | CONTROL UNIT Stückliste der Baugruppe →L | 1 | |
| R909436788 | HOUSING | 1 | ||
| R909432369 | HOUSING COVER | 1 | ||
| R909435017 | PIVOT PIN | 1 | ||
| R909405732 | POITIONING PIN | 1 | ||
| R902118633 | PIVOT PIN | 1 | ||
| R909153378 | SCREW PLUGD | 1 | ||
| 21 | R909153338 | SCREW PLUGD | 1 | |
| R909153371 | SCREW PLUGD | 3 | ||
| R909153861 | SCREW PLUGD | 3 | ||
| 24 | R909083229 | SCREW PLUG | 1 | |
| 25 | R909085545 | O-RINGD | 1 | |
| R909153572 | SCREW PLUG | 1 | ||
| 27 | R909831320 | DOUBLE BREAK-OFF PLUG | 1 | |
| 28 | R909426700 | NOZZLE | 2 | |
| R909830207 | O-RINGD | 1 | ||
| R909157348 | QUAD RINGD | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 1 | ||
| R909083034 | SOCKET HEAD CAP SCREW | 8 | ||
| R909157392 | SCREW PLUGD | 1 | ||
| R909154982 | SETSCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909153339 | SCREW PLUGD | 1 | ||
| R909426707 | NOZZLE | 1 | ||
| R909154478 | SCREW PLUGD | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5800 psi (400 bar), Höchstdruck 6500 psi | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 52 |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil, vorgesteuert, 1450 bis 6100 psi, mit Bypass (100 bis 420 bar) | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
