Einheit · AXIAL-PISTON PUMP
A4VG28DA13/30R-PSC10F001SR909601684
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG28DA13/30R-PSC10F001S, Materialnummer R909601684. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 12 V (DA1). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R909601684
- Typschlüssel
- A4VG28DA13/30R-PSC10F001S
- Gruppe
- A4VG 28
- Ausgabe
- 06/2020

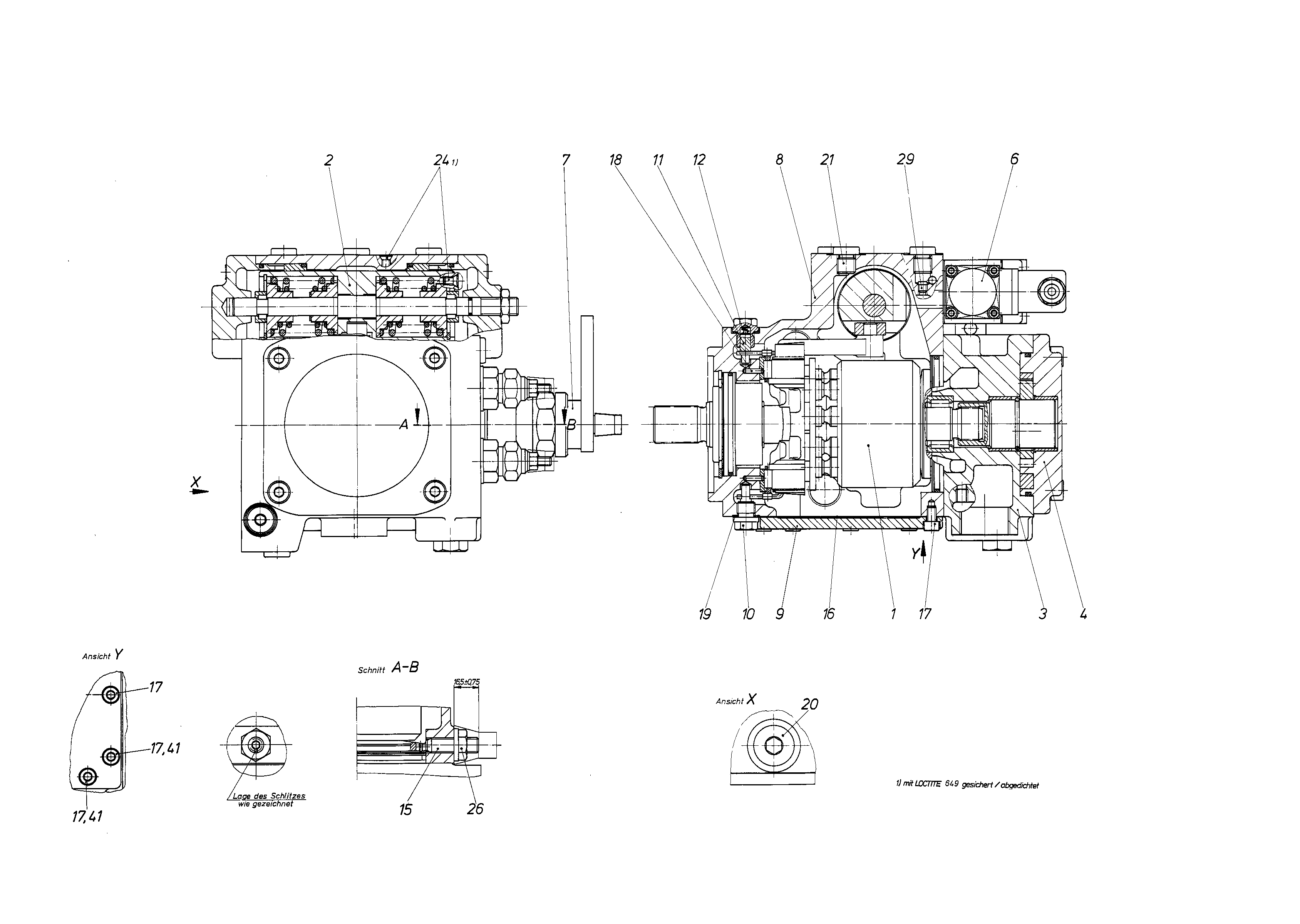

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909434321 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R909434089 | CONTROL Stückliste der Baugruppe →L | 1 | |
| R909427590 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909422134 | INTERNAL GEAR PUMP ASSEMBLY Stückliste der Baugruppe →L | 1 | ||
| 6 | R909416374 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| R909606619 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R909426341 | HOUSING | 1 | ||
| 9 | R909426076 | HOUSING COVER | 1 | |
| 10 | R909414228 | SCREW PLUG | 2 | |
| R909449291 | PIVOT PIN | 2 | ||
| R909432832 | ECCENTRIC SCREW | 1 | ||
| R909435277 | SEALD | 1 | ||
| R909083018 | SOCKET HEAD CAP SCREW | 11 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909152726 | SEAL RINGD | 2 | ||
| R909151694 | SCREW PLUGD | 3 | ||
| 21 | R909151692 | SCREW PLUGD | 5 | |
| 24 | R909831318 | DOUBLE BREAK-OFF PLUG | 2 | |
| R909153271 | SEALING NUTD | 1 | ||
| R909156492 | NOZZLE | 2 | ||
| R909084302 | SEAL RINGD | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 12 V | DA1 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
