Einheit · AXIAL-PISTON PUMP

AA11VG50EZ2M1/12R-NSC60N002E-SR909602147

Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VG50EZ2M1/12R-NSC60N002E-S, Materialnummer R909602147. Nenngröße: NG 50. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A11V). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 2-Loch (C). Durchtrieb: ‒ ‒ (N00). Standard-/Sonderausführung: Sonderausführung (S).

Nummer: R909602147
Typschlüssel: AA11VG50EZ2M1/12R-NSC60N002E-S
Gruppe: A11VG 50
Ausgabe: 06/2020

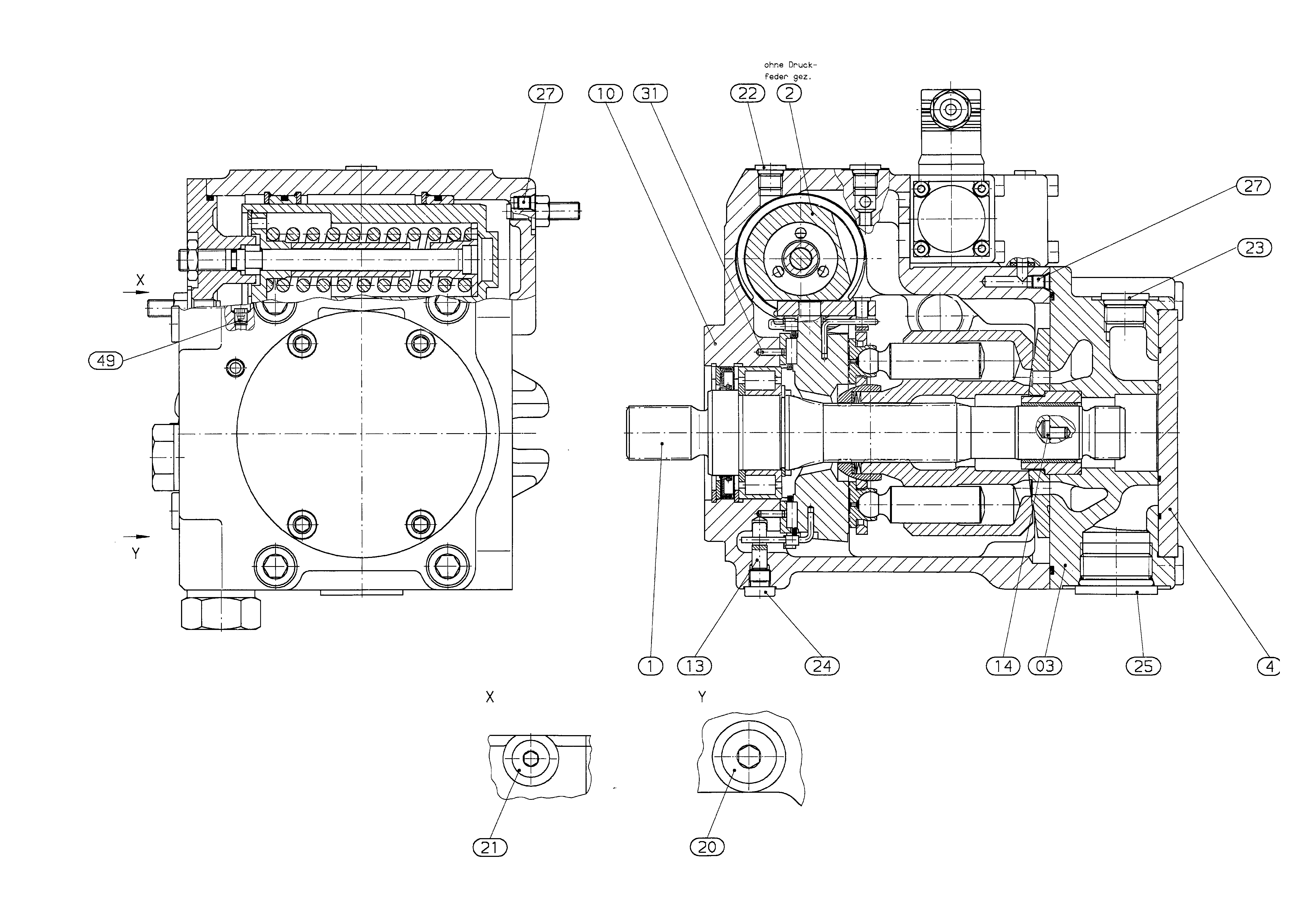

AA11VG50EZ2M1/12R-NSC60N002E-S — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R909448864	ROTARY GROUP Stückliste der Baugruppe →L	1
	R909441220	CONTROL Stückliste der Baugruppe →L	1
3	R909446987	CONNECTION PLATE Stückliste der Baugruppe →L	1
4	R909441940	PUMP COVER Stückliste der Baugruppe →L	1
5	R909600080	DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L	1
	R909651364	HOUSING	1
	R902114380	PIVOT PIN	1
14	R909418748	ECCENTRIC BOLT	1
	R909153339	SCREW PLUGD	1
	R909153371	SCREW PLUGD	1
	R909154478	SCREW PLUGD	3
	R909153338	SCREW PLUGD	1
	R909153364	SCREW PLUGD	1
	R909153378	SCREW PLUGD	1
	R909831318	DOUBLE BREAK-OFF PLUG	2
31	R913016373	SLOTTED SPRING PIN	2
49	R909156493	NOZZLE	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar	A11V
Nenngröße (NG)	50	50
Index	Nenngröße 145 … 260	1
Dichtungswerkstoff	NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk)	N
Triebwelle	Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe	S
Anbauflansch	SAE J744 ‒ 2-Loch	C
Durchtrieb	‒ ‒	N00
Standard-/Sonderausführung	Sonderausführung	S

Weitere Ausführungen 1

R909448877 AA11VG50EZ2M1/12R-NSC60N002E-S
