Einheit · AXIAL-PISTON PUMP
A8VO107LA1KH1/60R1-NZG05F00R909605629
Axialkolbenpumpe Bosch Rexroth Baureihe A8VO, Typschlüssel A8VO107LA1KH1/60R1-NZG05F00, Materialnummer R909605629. Axialkolbeneinheit: Schrägachsenbauart, verstellbar, Nenndruck 380 bar, Höchstdruck 420 bar (A8V). Betriebsart: Doppelpumpe (Parallelbauweise), off ener Kreislauf (O). Regel- und Verstelleinrichtungen: Einzelleistungsregler mit Leistungsübersteuerung durch Steuerdruck, mit hydraulischer Leistungskoppelung und hydraulischer Hubbegerenzung negative Kennung (LA1KH1). Drehrichtung: Bei Blick auf Triebwelle, rechts (R). Übersetzung (nAntrieb / nTriebwerke): i = 1 (1). Anschlüsse für Arbeitsleitungen: SAE-Flanschanschlüsse A und A seitlich, gegenüberliegend (Befestigungsgewinde metrisch) SAE-Flanschanschluss S hinten (Befestigungsgewinde metrisch) (5). Hilfspumpe: Mit integrierter Hilfspumpe Standard (F). Ventile: Ohne Ventile (nur für Ausfürung ohne Hilfspumpe, U) (0). Standard-/Sonderausführung: Standardausführung (0).
- Nummer
- R909605629
- Typschlüssel
- A8VO107LA1KH1/60R1-NZG05F00
- Gruppe
- A8VO 107
- Ausgabe
- 06/2020

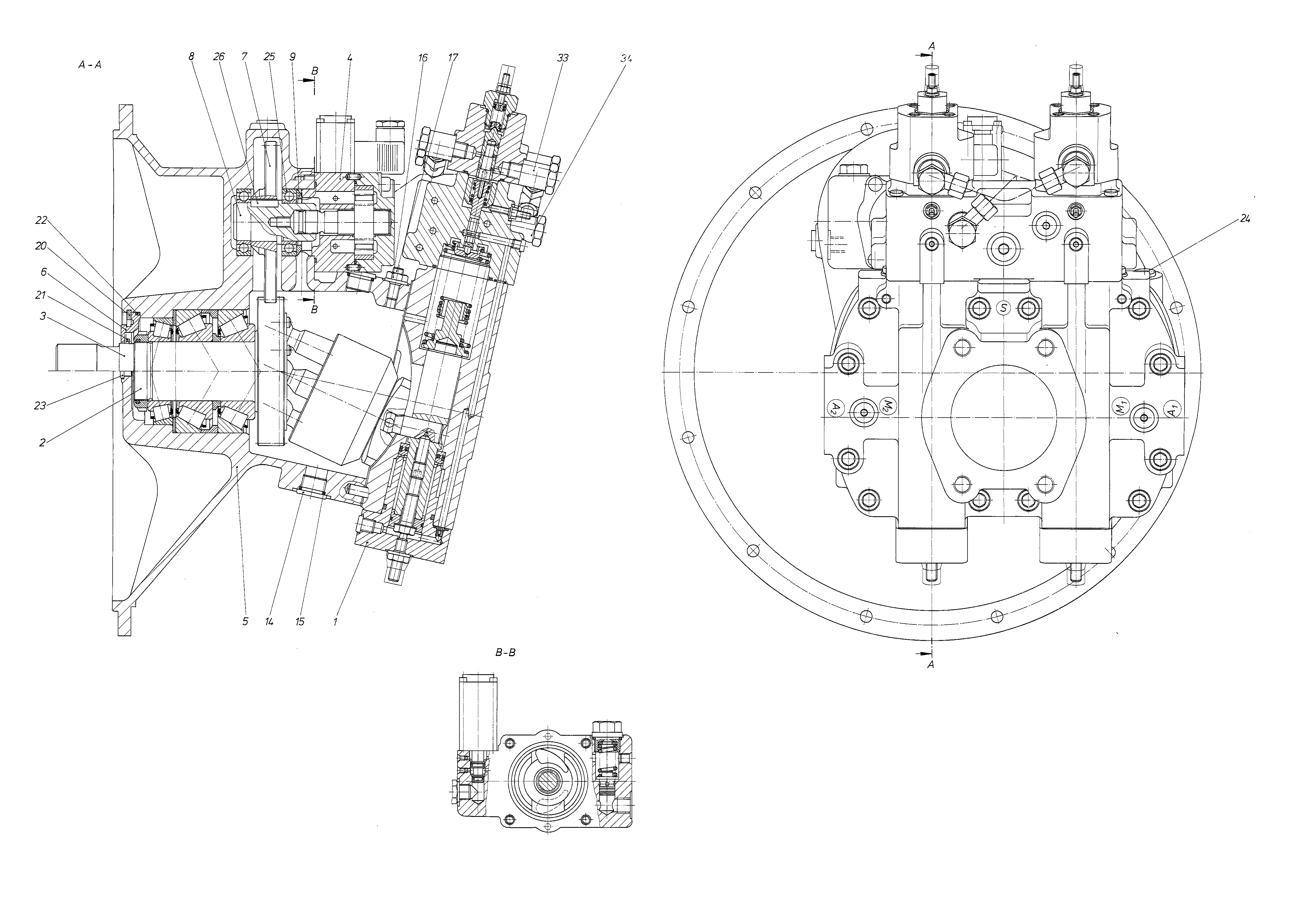

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909605630 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909411736 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909411737 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909413334 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R909436867 | PUMP HOUSING | 1 | ||
| R909652033 | LOCKING RING | 1 | ||
| R909425597 | TOOTHED WHEEL | 1 | ||
| R909422705 | PLUG-IN SHAFT | 1 | ||
| R909443895 | SPACER RING | 1 | ||
| R909083225 | SCREW PLUG | 1 | ||
| R909083758 | O-RINGD | 1 | ||
| R909152426 | SEALING NUTD | 1 | ||
| R909083500 | SETSCREW | 1 | ||
| R909083418 | RETAINING RING | 1 | ||
| R909831233 | ROTARY SHAFT LIP SEALD | 1 | ||
| R909084426 | O-RINGD | 1 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| R909151979 | SCREW PLUGD | 4 | ||
| R909085444 | DEEP-GROOVE BALL BEARING | 2 | ||
| R909083980 | PARALLEL KEY | 1 | ||
| R909441796 | HYDRAULIC LINE Stückliste der Baugruppe →L | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar, Nenndruck 380 bar, Höchstdruck 420 bar | A8V |
| Betriebsart | Doppelpumpe (Parallelbauweise), off ener Kreislauf | O |
| Regel- und Verstelleinrichtungen | Einzelleistungsregler mit Leistungsübersteuerung durch Steuerdruck, mit hydraulischer Leistungskoppelung und hydraulischer Hubbegerenzung negative Kennung | LA1KH1 |
| Drehrichtung | Bei Blick auf Triebwelle, rechts | R |
| Übersetzung (nAntrieb / nTriebwerke) | i = 1 | 1 |
| Anschlüsse für Arbeitsleitungen | SAE-Flanschanschlüsse A und A seitlich, gegenüberliegend (Befestigungsgewinde metrisch) SAE-Flanschanschluss S hinten (Befestigungsgewinde metrisch) | 5 |
| Hilfspumpe | Mit integrierter Hilfspumpe Standard | F |
| Ventile | Ohne Ventile (nur für Ausfürung ohne Hilfspumpe, U) | 0 |
| Standard-/Sonderausführung | Standardausführung | 0 |
