Einheit · AXIAL-PISTON PUMP
A4VG90EZ2DT1/32L-NSF02N001E-SR909608579
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG90EZ2DT1/32L-NSF02N001E-S, Materialnummer R909608579. Nenngröße: NG 90. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Zweipunktverstellung elektrisch U = 24 V (EZ2). Druckabschneidung: Druckabschneidung (D). Stellkammerdruckanschluss: Stellkammerdruckanschluss X X (T). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Ohne integrierte Speisepumpe ohne Durchtrieb (N). Durchtrieb: Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) (00). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1).
- Nummer
- R909608579
- Typschlüssel
- A4VG90EZ2DT1/32L-NSF02N001E-S
- Gruppe
- A4VG 90
- Ausgabe
- 06/2020

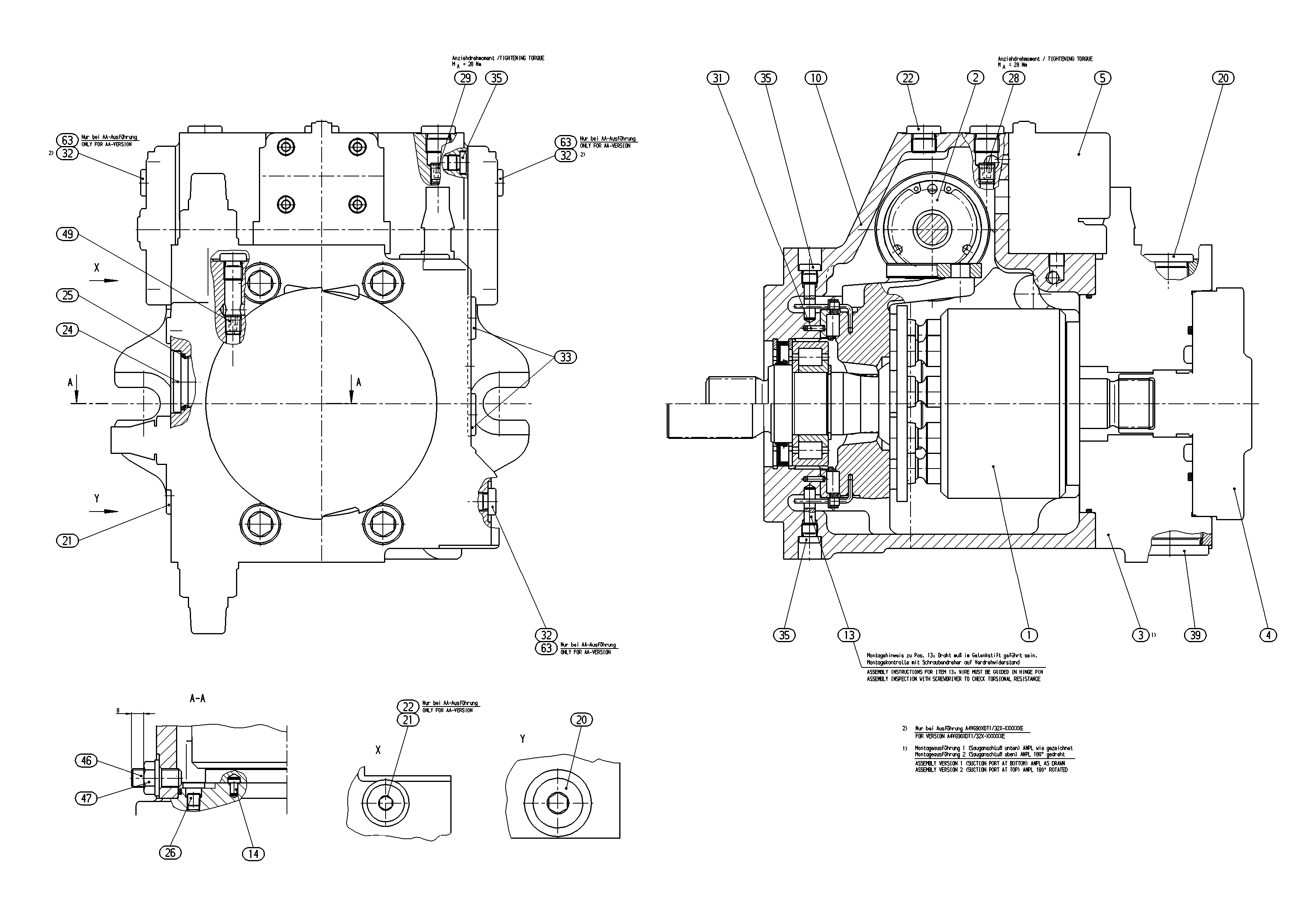

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909607884 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909609528 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902007437 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909606793 | PUMP COVER Stückliste der Baugruppe →L | 1 | ||
| R909437190 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R909922041 | HOUSING | 1 | ||
| R902114380 | PIVOT PIN | 2 | ||
| R909153891 | SCREW PLUGD | 2 | ||
| R909153815 | SCREW PLUGD | 2 | ||
| R909153816 | SCREW PLUGD | 3 | ||
| R909083228 | SCREW PLUG | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909153572 | SCREW PLUG | 1 | ||
| R909426700 | NOZZLE | 1 | ||
| R909426704 | NOZZLE | 1 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909151692 | SCREW PLUGD | 1 | ||
| R909151694 | SCREW PLUGD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909153862 | SCREW PLUGD | 1 | ||
| R902035616 | ECCENTRIC SCREW | 1 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909426706 | NOZZLE | 1 | ||
| 98 | R902095526 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 90 | 90 |
| Regel- und Verstelleinrichtung | Zweipunktverstellung elektrisch U = 24 V | EZ2 |
| Druckabschneidung | Druckabschneidung | D |
| Stellkammerdruckanschluss | Stellkammerdruckanschluss X X | T |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Baureihe | Baureihe 3, Index 2 | 32 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring in FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Ohne integrierte Speisepumpe ohne Durchtrieb | N |
| Durchtrieb | Ohne Durchtrieb, nur bei Ausführung N und F (Pos. 16) | 00 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
