Einheit · AXIAL-PISTON PUMP
AA11VO40NV/10L-NSC62N00-SR909613040
Axialkolbenpumpe Bosch Rexroth Baureihe A11VO, Typschlüssel AA11VO40NV/10L-NSC62N00-S, Materialnummer R909613040. Nenngröße: NG 40. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (A11V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) (N). Triebwelle: Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe (S). Anbauflansch: SAE J744 ‒ 2-Loch (C). Arbeitsanschluss: SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 (62). Durchtrieb: ‒ ‒ (N00). Standard-/Sonderausführung: Sonderausführung (S).
- Nummer
- R909613040
- Typschlüssel
- AA11VO40NV/10L-NSC62N00-S
- Gruppe
- A11VO 40
- Ausgabe
- 06/2020

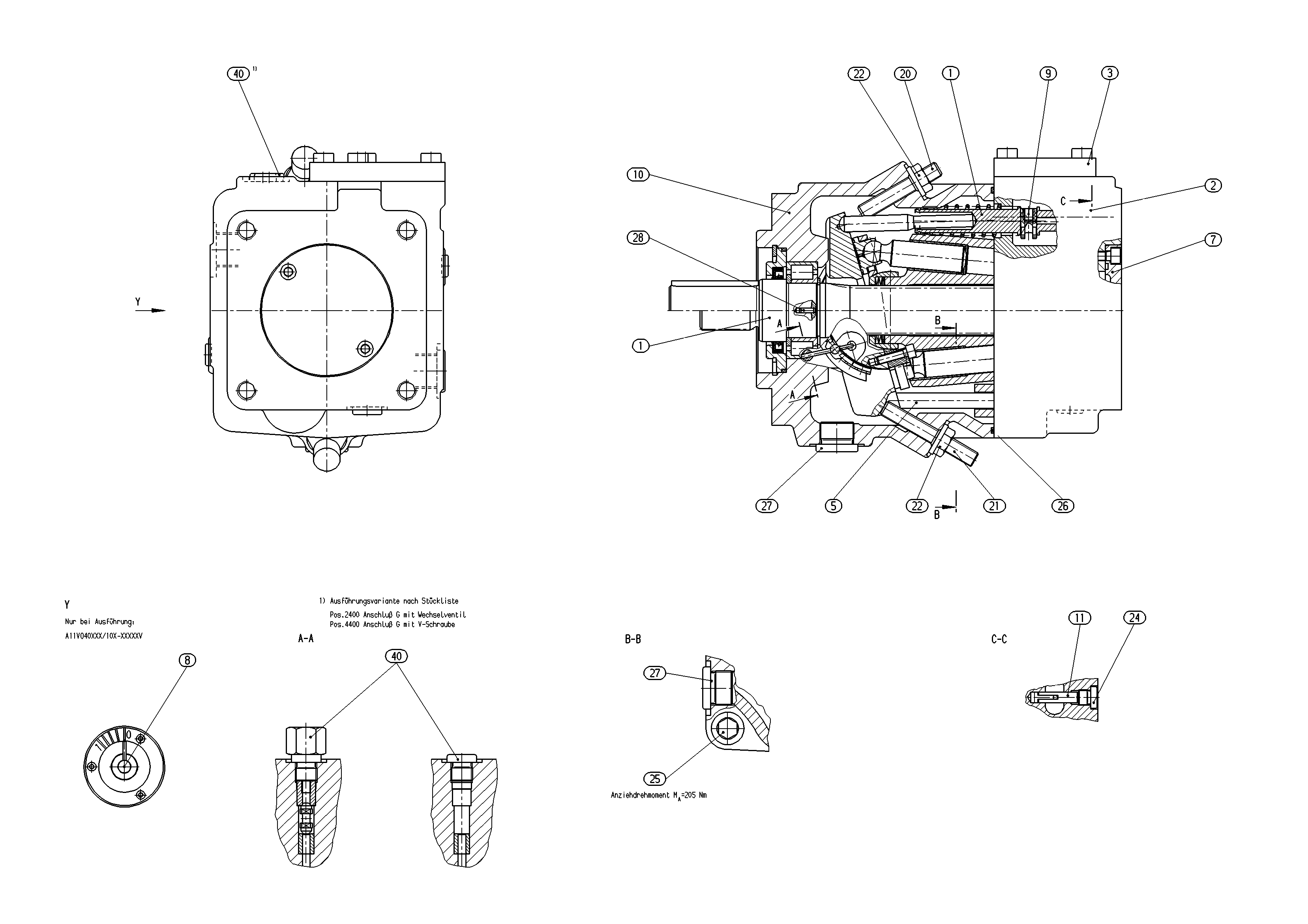

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902044526 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909602371 | CONNECTION PLATE, LL Stückliste der Baugruppe →L | 1 | ||
| R909447557 | COVER Stückliste der Baugruppe →L | 1 | ||
| 4 | R909446728 | CONTROL Stückliste der Baugruppe →L | 1 | |
| R909446729 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909446700 | COVER Stückliste der Baugruppe →L | 1 | ||
| R909652064 | LOCKING BOLT | 1 | ||
| R909921865 | HOUSING | 1 | ||
| R902132714 | PIVOT PIN | 2 | ||
| R909445857 | SETSCREW | 1 | ||
| R909449078 | SETSCREW | 1 | ||
| R909152426 | SEALING NUTD | 2 | ||
| R909153364 | SCREW PLUGD | 4 | ||
| R909831123 | SOCKET HEAD CAP SCREW | 4 | ||
| R902273575 | SEAL RINGD | 1 | ||
| R909153339 | SCREW PLUGD | 2 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909153371 | SCREW PLUGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi | A11V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | O |
| Nenngröße (NG) | 40 | 40 |
| Index | Nenngröße 40 … 130 | 0 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | NBR (Nitrilkautschuk), Wellendichtring FKM (Fluorkautschuk) | N |
| Triebwelle | Zahnwelle ANSI B92.1a‒1976 für Einzelpumpe | S |
| Anbauflansch | SAE J744 ‒ 2-Loch | C |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss seitlich, gegenüberliegend, UNC-Befestigungsgewinde. Anschlussgewinde UNF mit Profildichtring in Anlehnung an ISO 11926 | 62 |
| Durchtrieb | ‒ ‒ | N00 |
| Standard-/Sonderausführung | Sonderausführung | S |
