Einheit · BASE UNIT

GE A10V O 28 OV /31L-PSC62N00R910913903

Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GEA10VO28OV/31L-PSC62N00, Materialnummer R910913903. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00).

Nummer
R910913903
Typschlüssel
GE A10V O 28 OV /31L-PSC62N00
Gruppe
A10VO 28
Ausgabe
06/2020

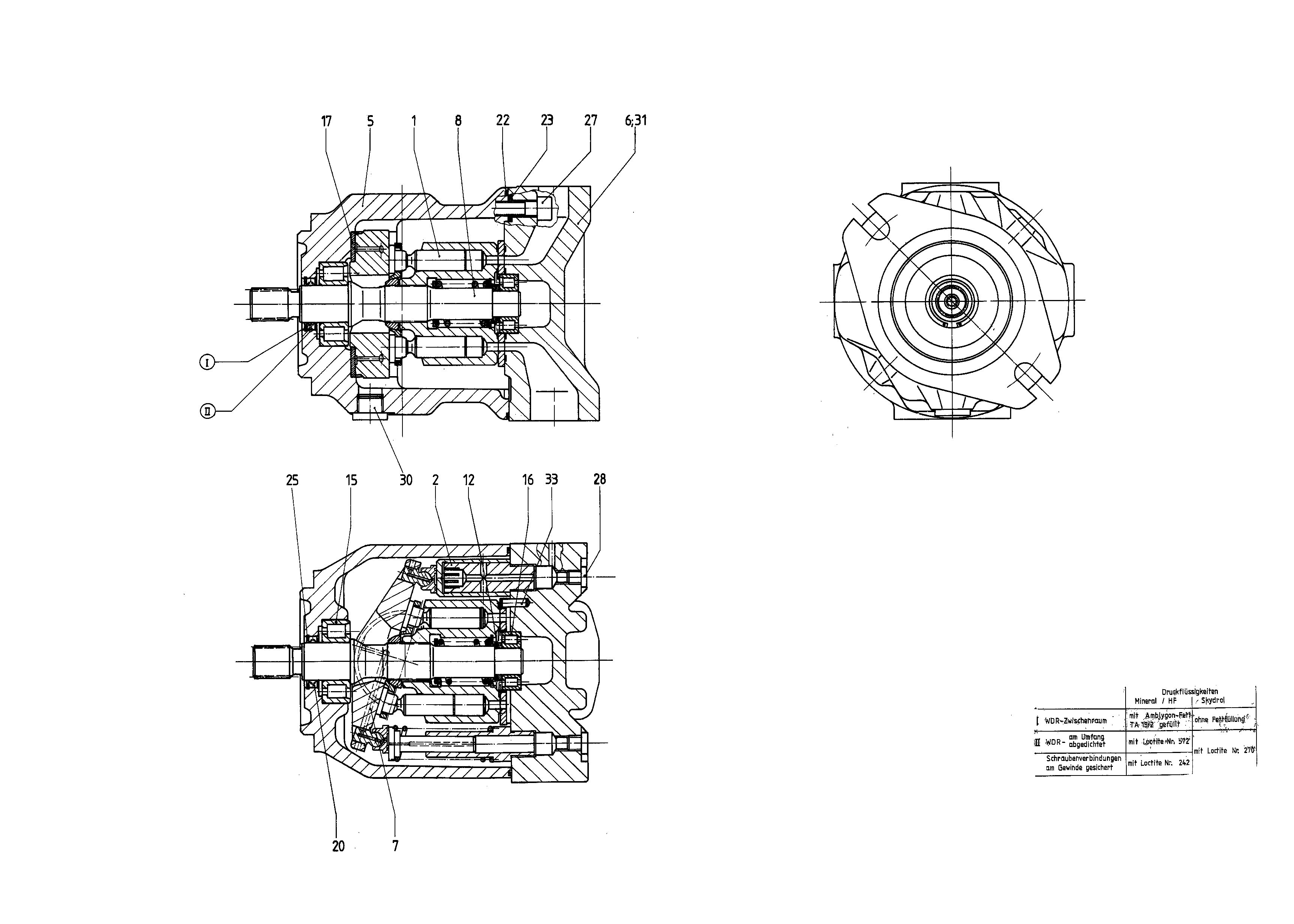

GE A10V O 28 OV /31L-PSC62N00 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902439596ROTARY GROUP Stückliste der Baugruppe →L1
R910911162ADJUSTING PIECE Stückliste der Baugruppe →L1
R902550217PUMP HOUSING1
R910947997CONNECTION PLATE1
R910960999SWASH PLATE1
R902417366DRIVE SHAFT1
R902400789ADJUSTMENT SHIM2
R910739502CYL. ROLLER BEARING1
R910739529CYL. ROLLER BEARING1
R910902778BEARING SHELL2
R910916103SHAFT SEALING RINGD1
R910730041O-RINGD1
R913052108R-RINGD4
R902403815RETAINING RING1
R910110191SOCKET HEAD CAP SCREW4
R909153364SCREW PLUGD2
R909153338SCREW PLUGD1
R909831318DOUBLE BREAK-OFF PLUG1
R902533908STRAIGHT PIN1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)2828
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 7
