Einheit · BASE UNIT
G A4VSO 71 M/10X-PPB13K02R910916138
Grundeinheit Bosch Rexroth Baureihe A4VSO, Typschlüssel GA4VSO71M/10X-PPB13K02, Materialnummer R910916138. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P).
- Nummer
- R910916138
- Typschlüssel
- G A4VSO 71 M/10X-PPB13K02
- Gruppe
- A4VSO 71
- Ausgabe
- 06/2020

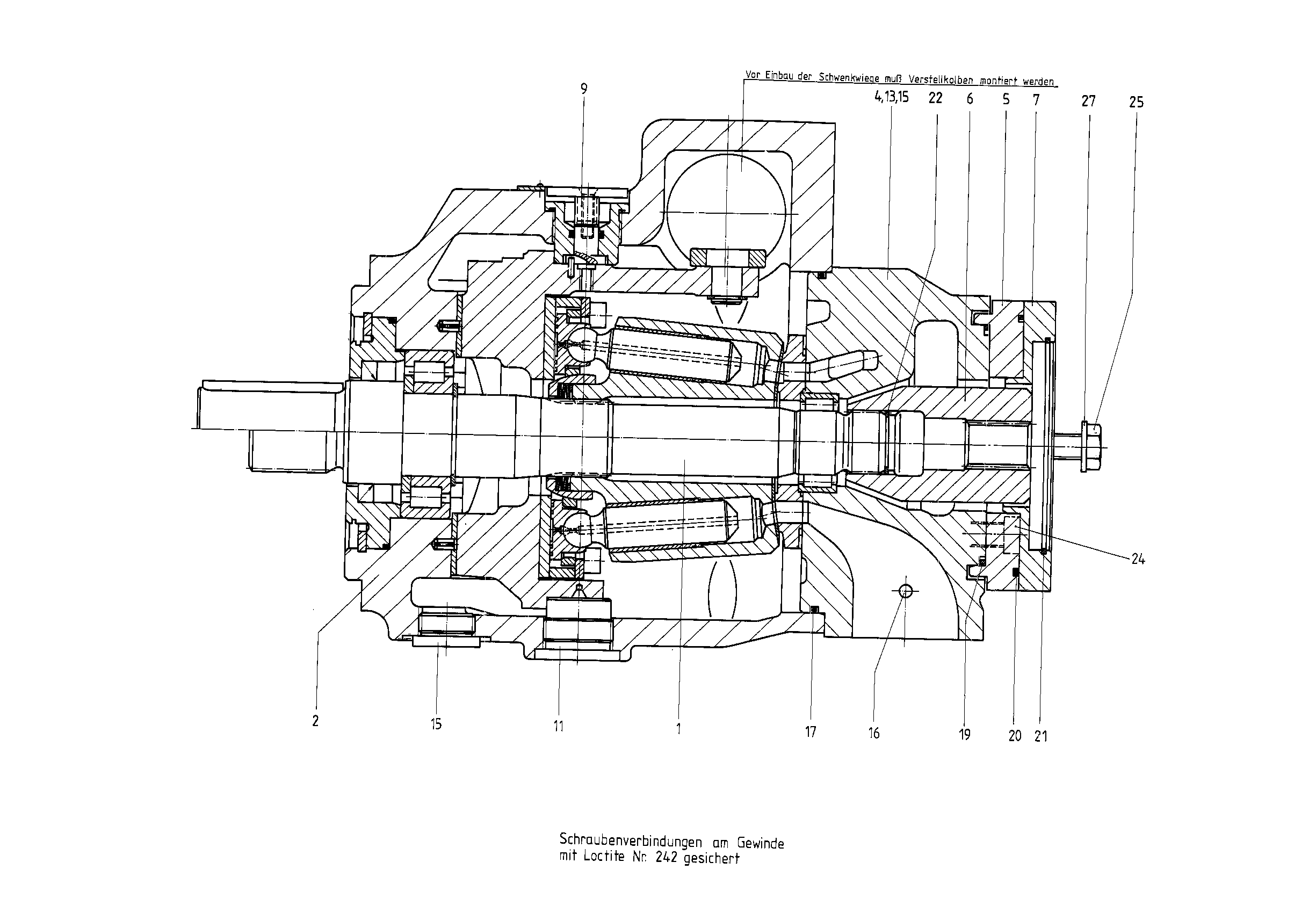

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910932035 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 4 | R910900953 | CONNECTION PLATE | 1 | |
| 5 | R902561231 | FLANGE | 1 | |
| 6 | R902561233 | SPLINED COUPLING | 1 | |
| R902420794 | INTERMEDIATE FLANGE | 1 | ||
| R910798363 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| 11 | R910798355 | STUD BOLT Stückliste der Baugruppe →L | 1 | |
| 13 | R910402303 | SOCKET HEAD CAP SCREW | 4 | |
| 15 | R909153365 | SCREW PLUGD | 4 | |
| R909151979 | SCREW PLUGD | 3 | ||
| 17 | R910765325 | O-RINGD | 1 | |
| 19 | R910661813 | O-RINGD | 1 | |
| 20 | R910941107 | O-RINGD | 1 | |
| 21 | R910787655 | O-RINGD | 1 | |
| 24 | R910714917 | SOCKET HEAD CAP SCREW | 4 | |
| R910104922 | HEXAGON SCREW | 2 | ||
| R910186732 | WASHER | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 1, Index 0 (Baureihe 1, Index 1, nur bei Verstellung HD und EP) | 10 |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Durchtrieb | 2 | 02 |
