Einheit · BASE UNIT
G A10VSO 28 OV /31R-PPA12K57 LR -SO 13R910921160
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO28OV/31R-PPA12K57LR-SO13, Materialnummer R910921160. Nenngröße: NG 28. Ausführung: Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtriebe: ø 63, metrisch 4-Loch Passfeder ø 25 (K57). Sonderausführung Nr. 13.
- Nummer
- R910921160
- Typschlüssel
- G A10VSO 28 OV /31R-PPA12K57 LR -SO 13
- Gruppe
- A10VSO 28
- Ausgabe
- 06/2020

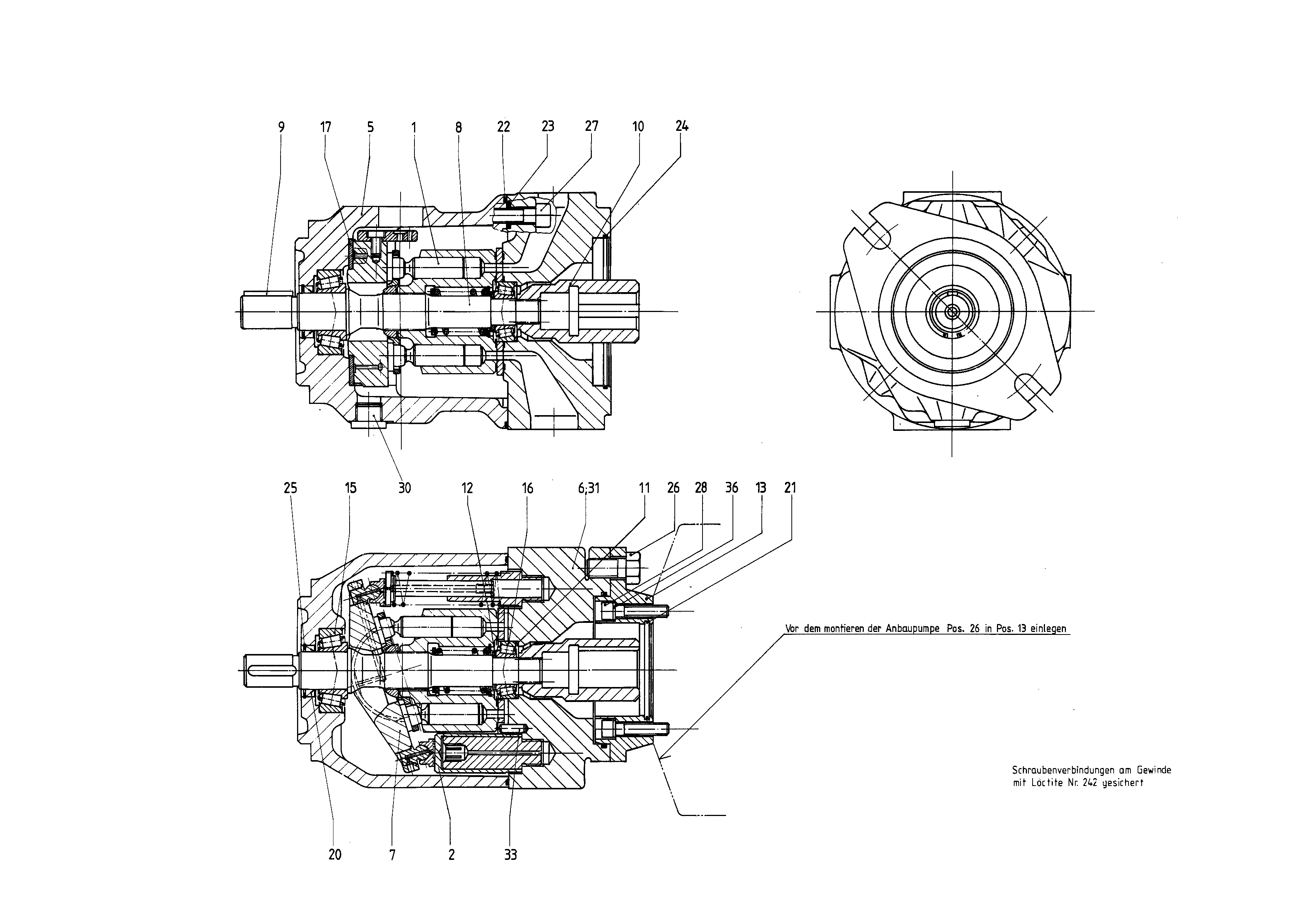

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902439597 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910916304 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902550219 | PUMP HOUSING | 1 | ||
| 6 | R902543231 | CONNECTION PLATE | 1 | |
| R910961001 | SWASH PLATE Stückliste der Baugruppe →L | 1 | ||
| R902415913 | DRIVE SHAFT | 1 | ||
| R910125539 | PARALLEL KEY | 1 | ||
| R910901541 | HUB | 1 | ||
| R902400789 | ADJUSTMENT SHIM | 1 | ||
| 13 | R902560728 | INTERMEDIATE FLANGE | 1 | |
| 15 | R902438109 | TAPERED-ROLLER BEARING | 1 | |
| R902438110 | TAPERED-ROLLER BEARING | 1 | ||
| R910902778 | BEARING SHELL | 2 | ||
| R910794325 | SHAFT SEALING RINGD | 1 | ||
| 21 | R909150068 | O-RINGD | 1 | |
| R910730041 | O-RINGD | 1 | ||
| R913052108 | R-RINGD | 4 | ||
| R910384259 | O-RINGD | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| 26 | R910120006 | HEXAGON SCREW | 2 | |
| R910110191 | SOCKET HEAD CAP SCREW | 4 | ||
| 28 | R910109495 | SOCKET HEAD CAP SCREW | 4 | |
| R909153815 | SCREW PLUGD | 1 | ||
| 31 | R910942668 | BREAK-OFF PLUG | 2 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| 34 | R913011601 | SCREW PLUG | 1 | |
| 36 | R910114774 | BONDED SEAL RINGD | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 28 | 28 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Triebwellen | Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch | 12 |
| Durchtriebe | ø 63, metrisch 4-Loch Passfeder ø 25 | K57 |
