Einheit · AXIAL-PISTON PUMP

AA10VO45DFR/31R-PSC62K01-SO201R910922025

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFR/31R-PSC62K01-SO201, Materialnummer R910922025. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T offen hydraulisch (DFR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 201.

Nummer: R910922025
Typschlüssel: AA10VO45DFR/31R-PSC62K01-SO201
Gruppe: A10VO 45
Ausgabe: 06/2020

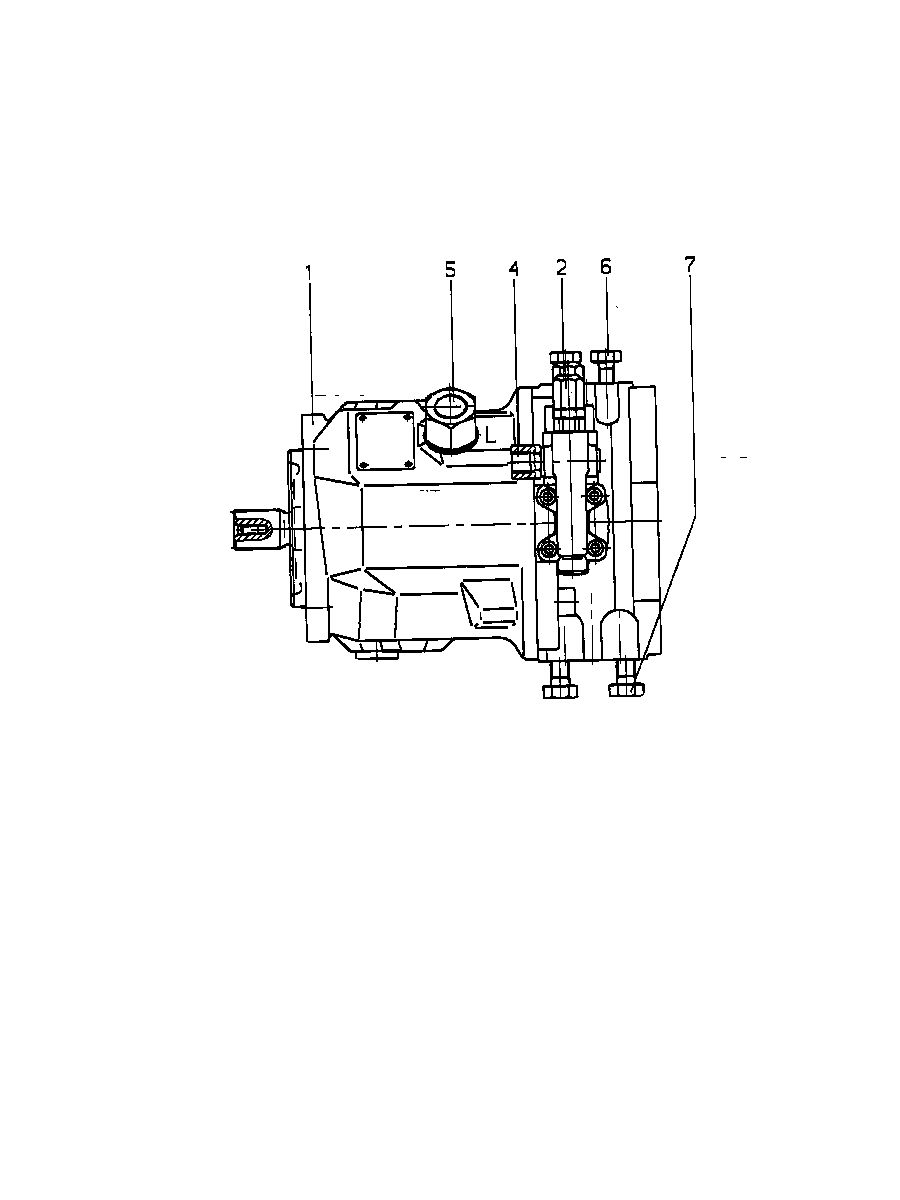

AA10VO45DFR/31R-PSC62K01-SO201 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R910906400	BASE UNIT Stückliste der Baugruppe →L	1
2	R902453430	CONTROL VALVE Stückliste der Baugruppe →L	1
4	R910921653	ADAPTER Stückliste der Baugruppe →L	1
	R910792772	ADAPTER Stückliste der Baugruppe →L	4
6	R910748889	HEXAGON SCREW	4
7	R910748919	HEXAGON SCREW	4

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	mit Förderstromregler X-T offen hydraulisch	DFR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62
Durchtrieb	82-2 (A) 5/8 in 9T 16/32DP	K01

Parameter aus dem Typschlüssel

Weitere Ausführungen 9
