Einheit · AXIAL-PISTON PUMP

A A10V O 45 DFSR/31R-PSC62K01 -SO160R910925470

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFSR/31R-PSC62K01-SO160, Materialnummer R910925470. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 160.

Nummer: R910925470
Typschlüssel: A A10V O 45 DFSR/31R-PSC62K01 -SO160
Gruppe: A10VO 45
Ausgabe: 06/2020

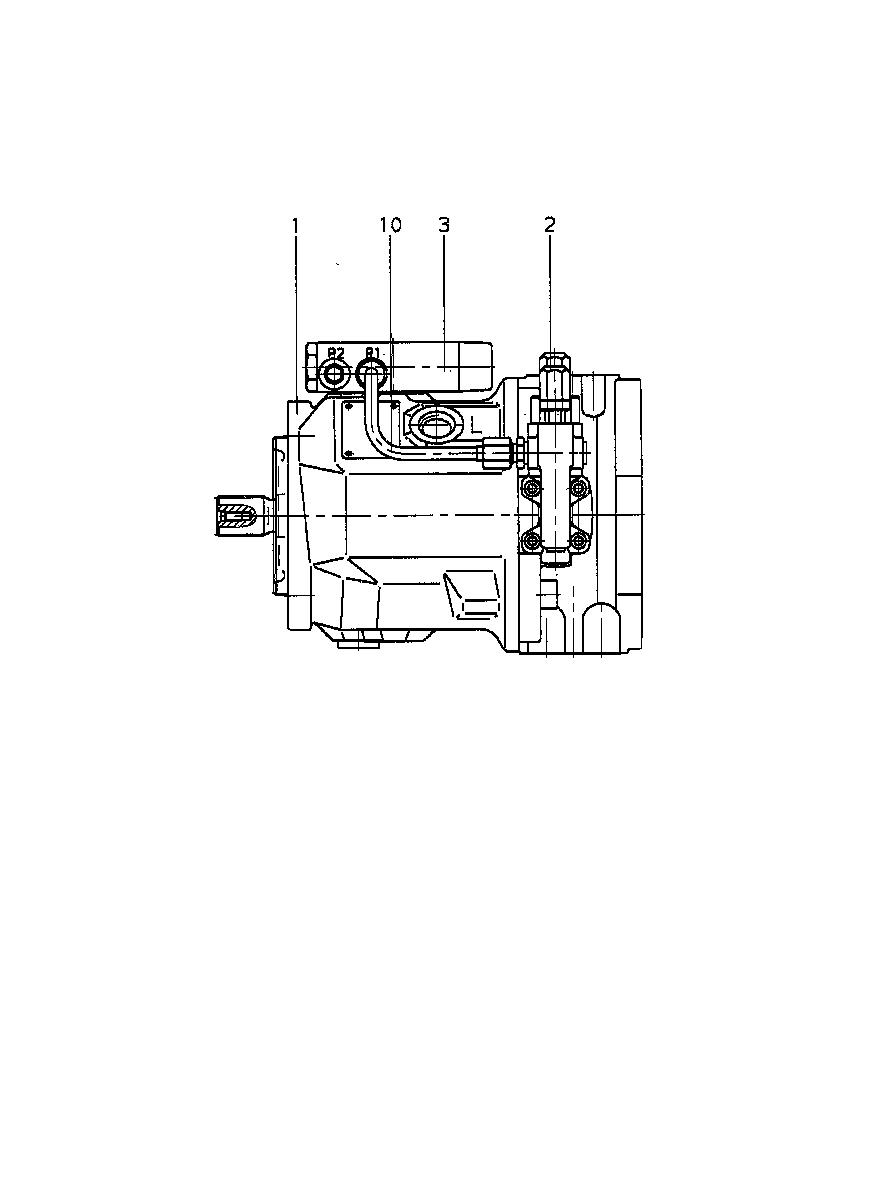

A A10V O 45 DFSR/31R-PSC62K01 -SO160 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R910908904	BASE UNIT Stückliste der Baugruppe →L	1
2	R902490090	CONTROL VALVE Stückliste der Baugruppe →L	1
3	R902533227	CONTROL VALVE Stückliste der Baugruppe →L	1
10	R910960164	PIPING Stückliste der Baugruppe →L	1
14	R909154478	SCREW PLUG	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62
Durchtrieb	82-2 (A) 5/8 in 9T 16/32DP	K01

Parameter aus dem Typschlüssel

Weitere Ausführungen 13
