Einheit · BASE UNIT

GE A10V O 28 OV /31L-PSC12K02R910925609

Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GEA10VO28OV/31L-PSC12K02, Materialnummer R910925609. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12).

Nummer: R910925609
Typschlüssel: GE A10V O 28 OV /31L-PSC12K02
Gruppe: A10VO 28
Ausgabe: 06/2020

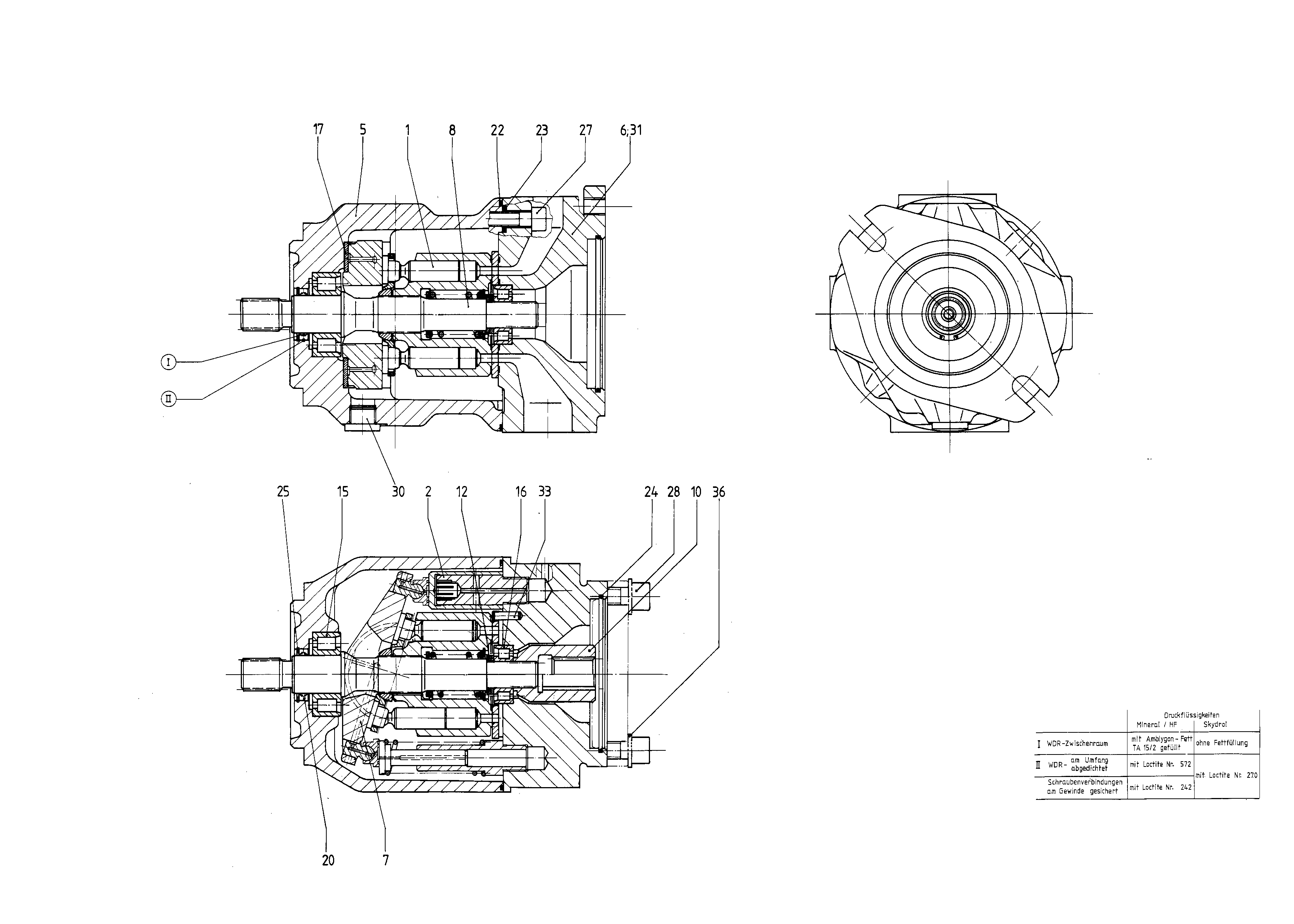

GE A10V O 28 OV /31L-PSC12K02 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R902439596	ROTARY GROUP Stückliste der Baugruppe →L	1
2	R910911162	ADJUSTING PIECE Stückliste der Baugruppe →L	1
	R902550217	PUMP HOUSING	1
6	R910968781	CONNECTION PLATE	1
	R910960999	SWASH PLATE	1
8	R902417369	DRIVE SHAFT	1
10	R902436098	SPLINED COUPLING	1
	R902400789	ADJUSTMENT SHIM	2
	R910739502	CYL. ROLLER BEARING	1
	R910739529	CYL. ROLLER BEARING	1
	R910902778	BEARING SHELL	2
	R910916103	SHAFT SEALING RINGD	1
	R910730041	O-RINGD	1
	R913052108	R-RINGD	4
24	R910787655	O-RINGD	1
	R902403815	RETAINING RING	1
	R910110191	SOCKET HEAD CAP SCREW	4
	R909153338	SCREW PLUGD	1
31	R909831318	DOUBLE BREAK-OFF PLUG	1
33	R902533908	STRAIGHT PIN	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	28	28
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle links	L
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb	12
