Einheit · AXIAL-PISTON PUMP

AA10VO45DFR1/31L-PSC62N00-SO153R910926898

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFR1/31L-PSC62N00-SO153, Materialnummer R910926898. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 153.

Nummer: R910926898
Typschlüssel: AA10VO45DFR1/31L-PSC62N00-SO153
Gruppe: A10VO 45
Ausgabe: 06/2020

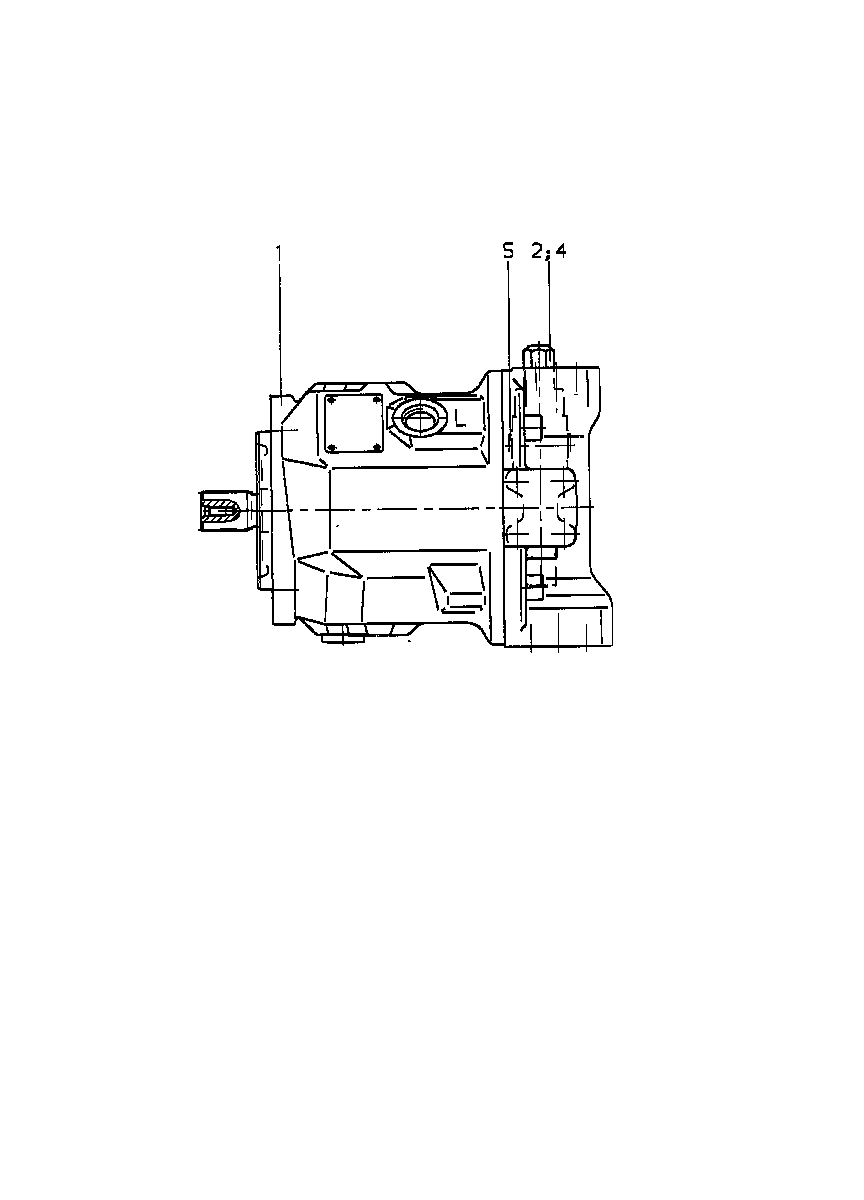

AA10VO45DFR1/31L-PSC62N00-SO153 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R910906454	BASE UNIT Stückliste der Baugruppe →L	1
2	R902533836	CONTROL VALVE Stückliste der Baugruppe →L	1
4	R902455818	CONTROL VALVE Stückliste der Baugruppe →L	1
5	R909154478	SCREW PLUGD	1
6	R910478474	SOCKET HEAD CAP SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen; mit Spülfunktion	DFR1
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle links	L
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 6
