Einheit · AXIAL-PISTON PUMP
AA10VO100FHD/31L-VSC62K01-SO264R910929197
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100FHD/31L-VSC62K01-SO264, Materialnummer R910929197. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01). Sonderausführung Nr. 264.
- Nummer
- R910929197
- Typschlüssel
- AA10VO100FHD/31L-VSC62K01-SO264
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

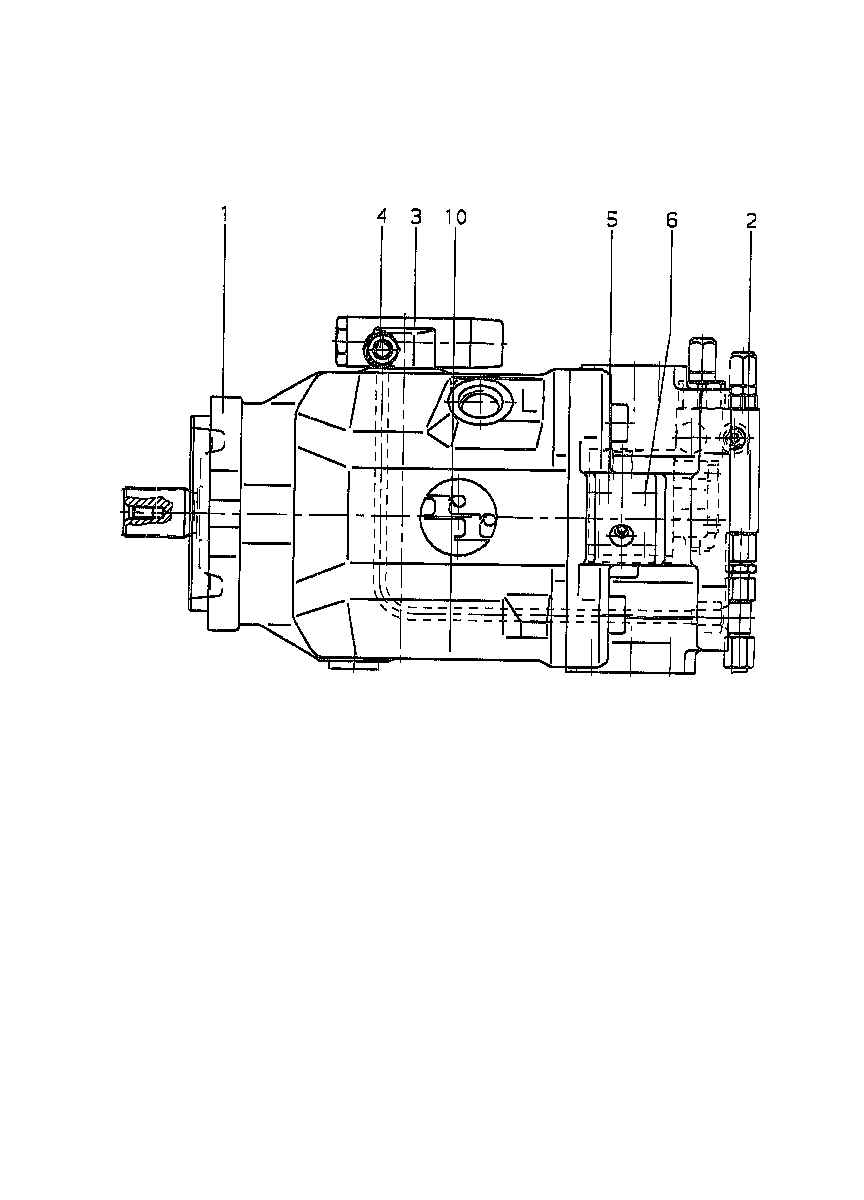

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R910930526 | BASE UNIT Stückliste der Baugruppe →L | 1 | |
| R902533818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| 3 | R902533801 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| 4 | R910902409 | ADAPTER Stückliste der Baugruppe →L | 1 | |
| 5 | R910930557 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | |
| 6 | R910126446 | SOCKET HEAD CAP SCREW | 4 | |
| 10 | R910965637 | PIPING Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | 82-2 (A) 5/8 in 9T 16/32DP | K01 |
