Einheit · BASE UNIT

G A10VSO 16 OV /30R-PSC62N00MESSEMODELR910929742

Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO16OV/30R-PSC62N00MESSEMODEL, Materialnummer R910929742. Nenngröße: NG 16. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 4100 psi (280 bar), Höchstdruck 5100 psi (350 bar) (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-1 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend (62). Durchtrieb: Ohne Durchtrieb (N00).

Nummer: R910929742
Typschlüssel: G A10VSO 16 OV /30R-PSC62N00MESSEMODEL
Gruppe: A10VSO 16
Ausgabe: 06/2020

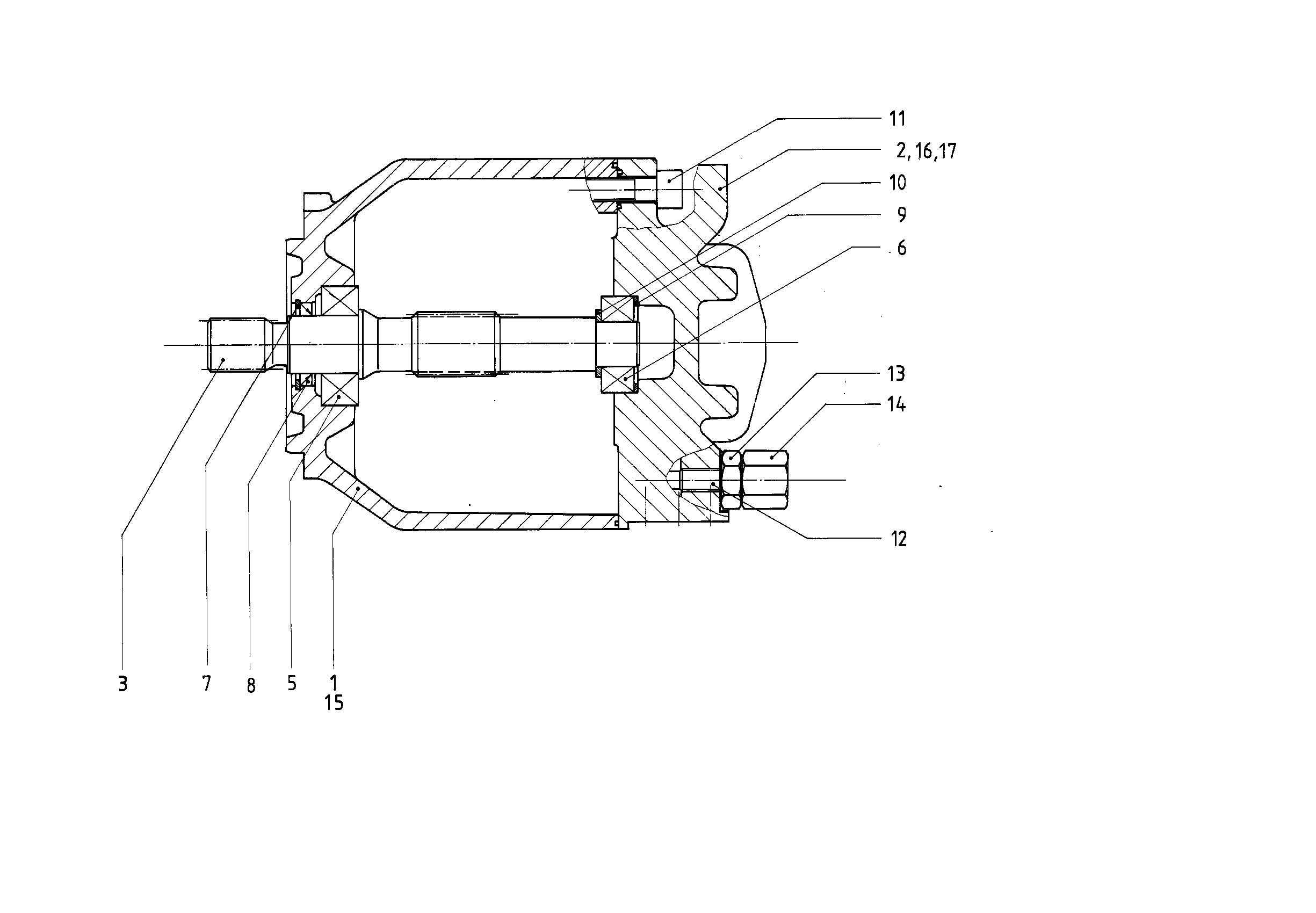

G A10VSO 16 OV /30R-PSC62N00MESSEMODEL — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R910925613	PUMP HOUSING	1
	R910940752	CONNECTION PLATE	1
3	R910929745	DRIVE SHAFT	1
5	R910704954	TAPERED-ROLLER BEARING	1
6	R909086994	TAPERED-ROLLER BEARING	1
7	R902403815	RETAINING RING	1
8	R910900853	SHAFT SEALING RINGD	1
	R902400729	ADJUSTMENT SHIM	1
	R910231991	SOCKET HEAD CAP SCREW	4
	R910904676	SETSCREW	1
	R910998240	NUT	1
	R910904041	CAP NUT	1
15	R909153371	SCREW PLUGD	1
	R909831318	DOUBLE BREAK-OFF PLUG	1
	R909153364	SCREW PLUGD	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 4100 psi (280 bar), Höchstdruck 5100 psi (350 bar)	A10VS
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	16	16
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten	P
Triebwelle	Zahnwelle Standardwelle ISO 3019-1	S
Anbauflansch	ISO 3019-1 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend	62
Durchtrieb	Ohne Durchtrieb	N00
