Einheit · BASE UNIT
G AA10V O 45 OV /50R-PUC64N00 -SO262R910929906
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GAA10VO45OV/50R-PUC64N00-SO262, Materialnummer R910929906. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: Gewindeanschluss hinten nicht für Durchtrieb UNC (64). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 262.
- Nummer
- R910929906
- Typschlüssel
- G AA10V O 45 OV /50R-PUC64N00 -SO262
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

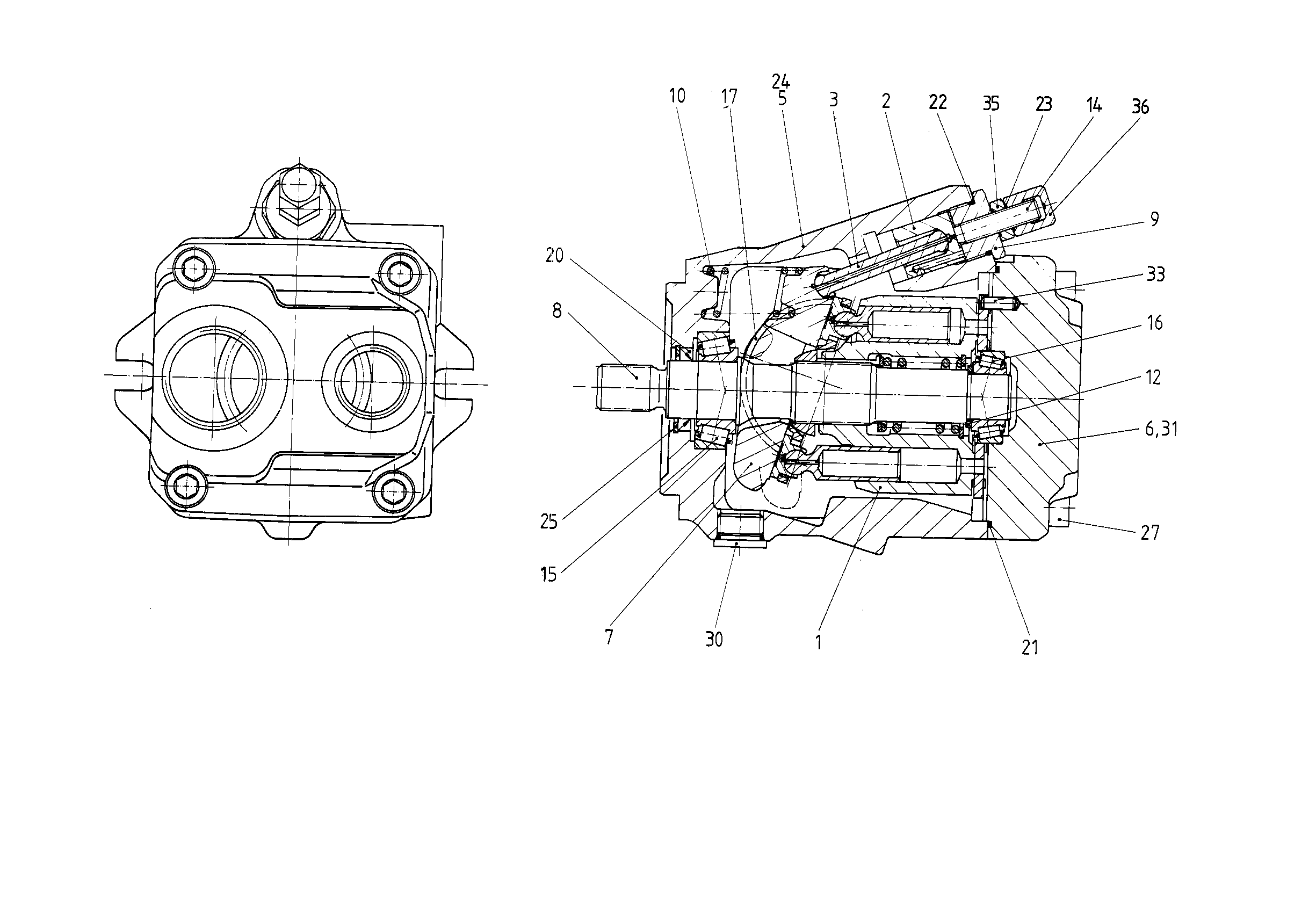

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902435271 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910928600 | ADJUSTING PISTON | 1 | ||
| R902439068 | PISTON ROD | 1 | ||
| R910933804 | PUMP HOUSING | 1 | ||
| 6 | R910928602 | CONNECTION PLATE | 1 | |
| R902437704 | SWASH PLATE | 1 | ||
| 8 | R902417387 | DRIVE SHAFT | 1 | |
| 9 | R902516339 | SCREW PLUG | 1 | |
| R910928606 | COMPRESSION SPRING | 1 | ||
| 12 | R910938955 | ADJUSTMENT SHIM | 1 | |
| 14 | R902532354 | STOP SCREW | 1 | |
| R910704946 | TAPERED-ROLLER BEARING | 1 | ||
| 16 | R910704954 | TAPERED-ROLLER BEARING | 1 | |
| 17 | R910933793 | BEARING SHELL | 2 | |
| R910793671 | SHAFT SEALING RINGD | 1 | ||
| 21 | R913052051 | O-RINGD | 1 | |
| R910514691 | O-RINGD | 2 | ||
| 24 | R910942134 | R-RINGD | 1 | |
| 25 | R902403814 | RETAINING RING | 1 | |
| R910121142 | SOCKET HEAD CAP SCREW | 4 | ||
| R909153339 | SCREW PLUGD | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 2 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| R910998240 | NUT | 1 | ||
| 36 | R910904041 | CAP NUT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | Gewindeanschluss hinten nicht für Durchtrieb UNC | 64 |
| Durchtrieb | Ohne Durchtrieb | N00 |
