Einheit · AXIAL-PISTON PUMP

AA10VSO100DFE/31R-PPA12K25-SO281R910930501

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO100DFE/31R-PPA12K25-SO281, Materialnummer R910930501. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Sonderausführung Nr. 281.

Nummer: R910930501
Typschlüssel: AA10VSO100DFE/31R-PPA12K25-SO281
Gruppe: A10VSO 100
Ausgabe: 06/2020

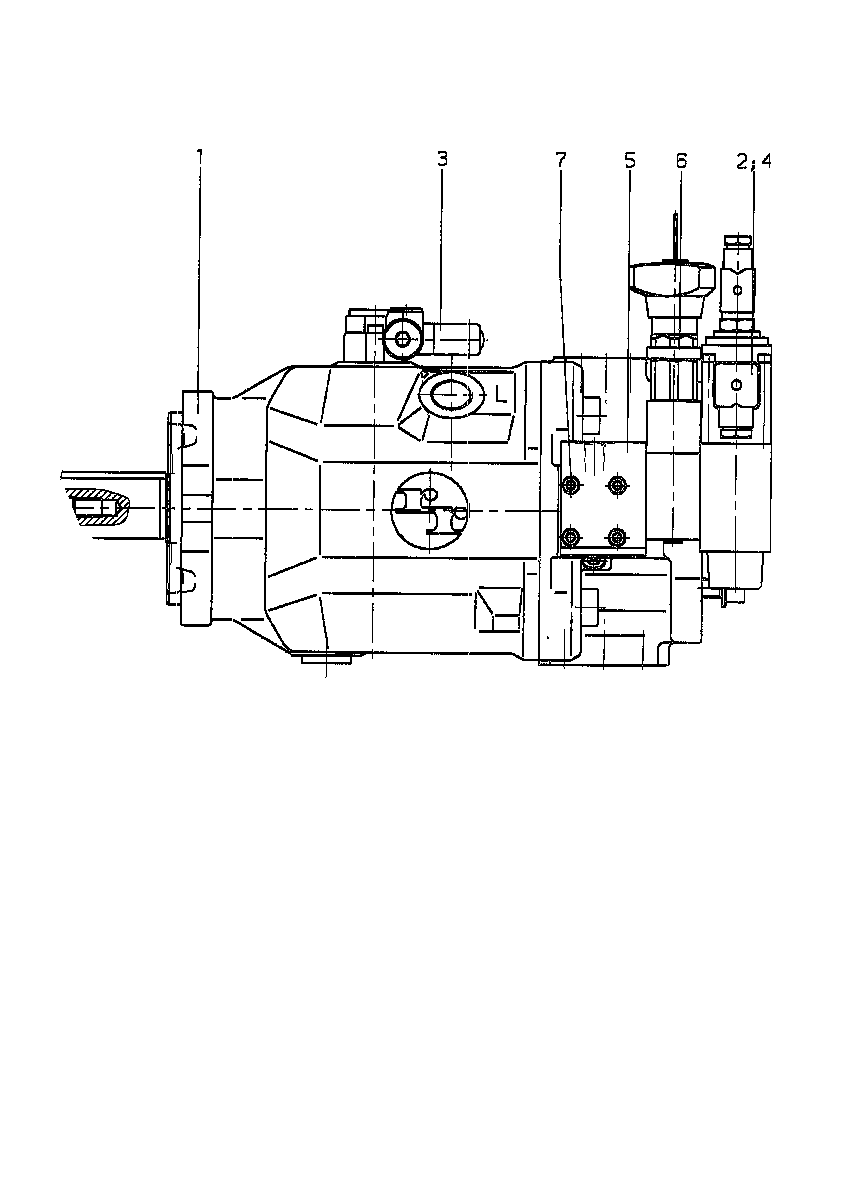

AA10VSO100DFE/31R-PPA12K25-SO281 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R910917080	BASE UNIT Stückliste der Baugruppe →L	1
2	R902425762	ELECTRONIC CONTROLS Stückliste der Baugruppe →L	1
3	R910947340	INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L	1
4	R910914728	SOCKET HEAD CAP SCREW	4
5	R910929800	INTERMEDIATE PLATE Stückliste der Baugruppe →L	1
6	R910930757	CONTROL VALVE Stückliste der Baugruppe →L	1
7	R910126446	SOCKET HEAD CAP SCREW	4

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar	A10VS
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	100	100
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten	P
Triebwelle	Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885	P
Anbauflansch	ISO 3019-2 2-Loch	A
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend	12

Weitere Ausführungen 1

R910928088 AA10VSO100DFE/31R-PPA12K25-SO203
