Einheit · AXIAL-PISTON MOTOR
AA6VLM500HD1/63W2-PZ020VB-SO38R910931030
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VLM500HD1/63W2-PZ020VB-SO38, Materialnummer R910931030. Nenngröße: NG 500. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Triebwellenlager: Long-Life Lagerung (L). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung hydraulisch ΔpSt = 10 bar (HD1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 (020). Schwenkwinkelsensor: Optischer Schwenkwinkelsensor (V). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 38.
- Nummer
- R910931030
- Typschlüssel
- AA6VLM500HD1/63W2-PZ020VB-SO38
- Gruppe
- A6VLM 500
- Ausgabe
- 06/2020

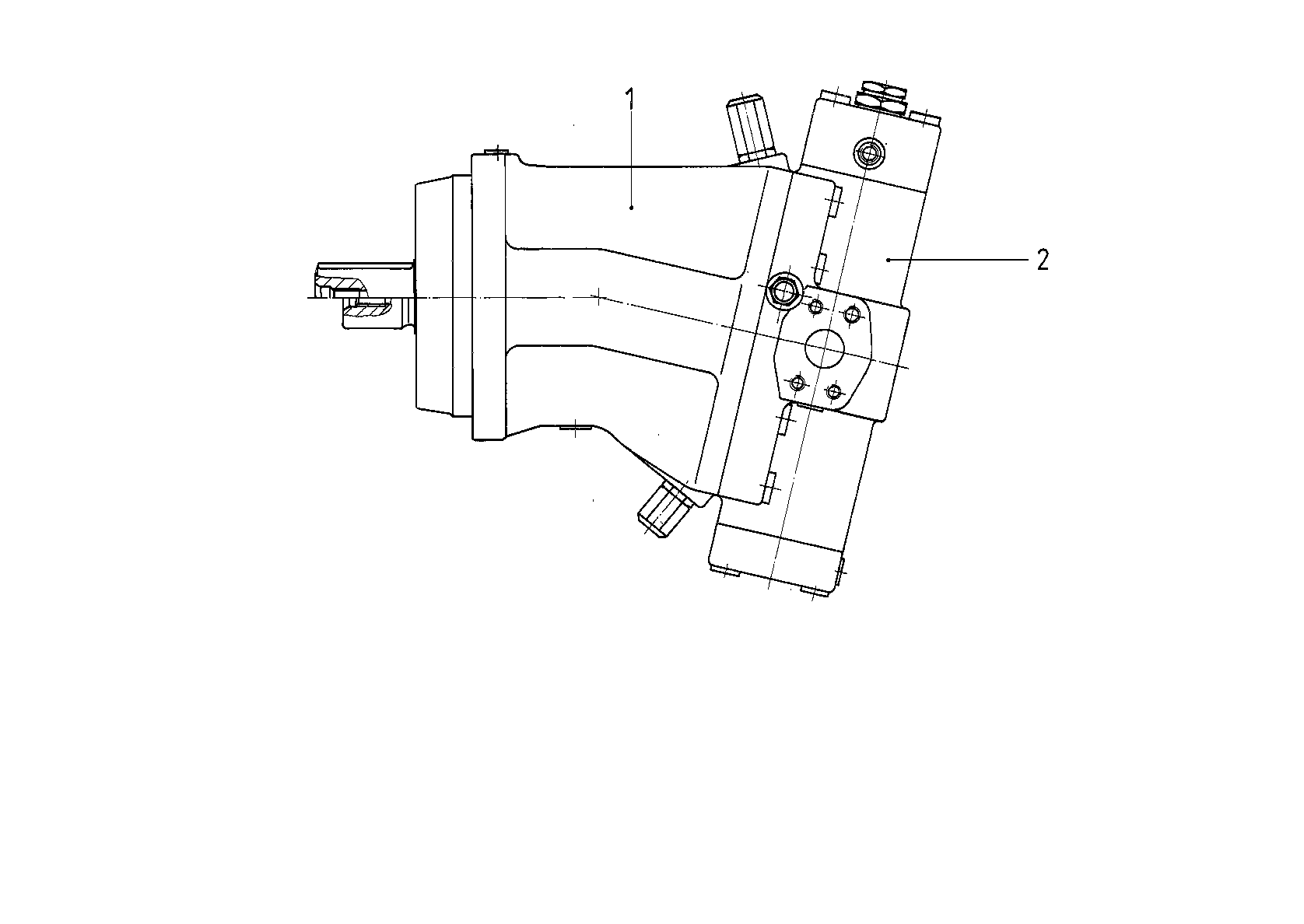

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R910926686 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | |
| 2 | R910930322 | CONTROL Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Triebwellenlager | Long-Life Lagerung | L |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 500 | 500 |
| Regel- und Verstelleinrichtung | Proportionalverstellung hydraulisch ΔpSt = 10 bar | HD1 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B seitlich, gegenüberliegend 02 | 020 |
| Schwenkwinkelsensor | Optischer Schwenkwinkelsensor | V |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
| Standard-/Sonderausführung | Sonderausführung | -S |
