Einheit · AXIAL-PISTON PUMP

AA10VO140DFR1/31L-PSD11N00-SO420R910932215

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO140DFR1/31L-PSD11N00-SO420, Materialnummer R910932215. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2/4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 420.

Nummer: R910932215
Typschlüssel: AA10VO140DFR1/31L-PSD11N00-SO420
Gruppe: A10VO 140
Ausgabe: 06/2020

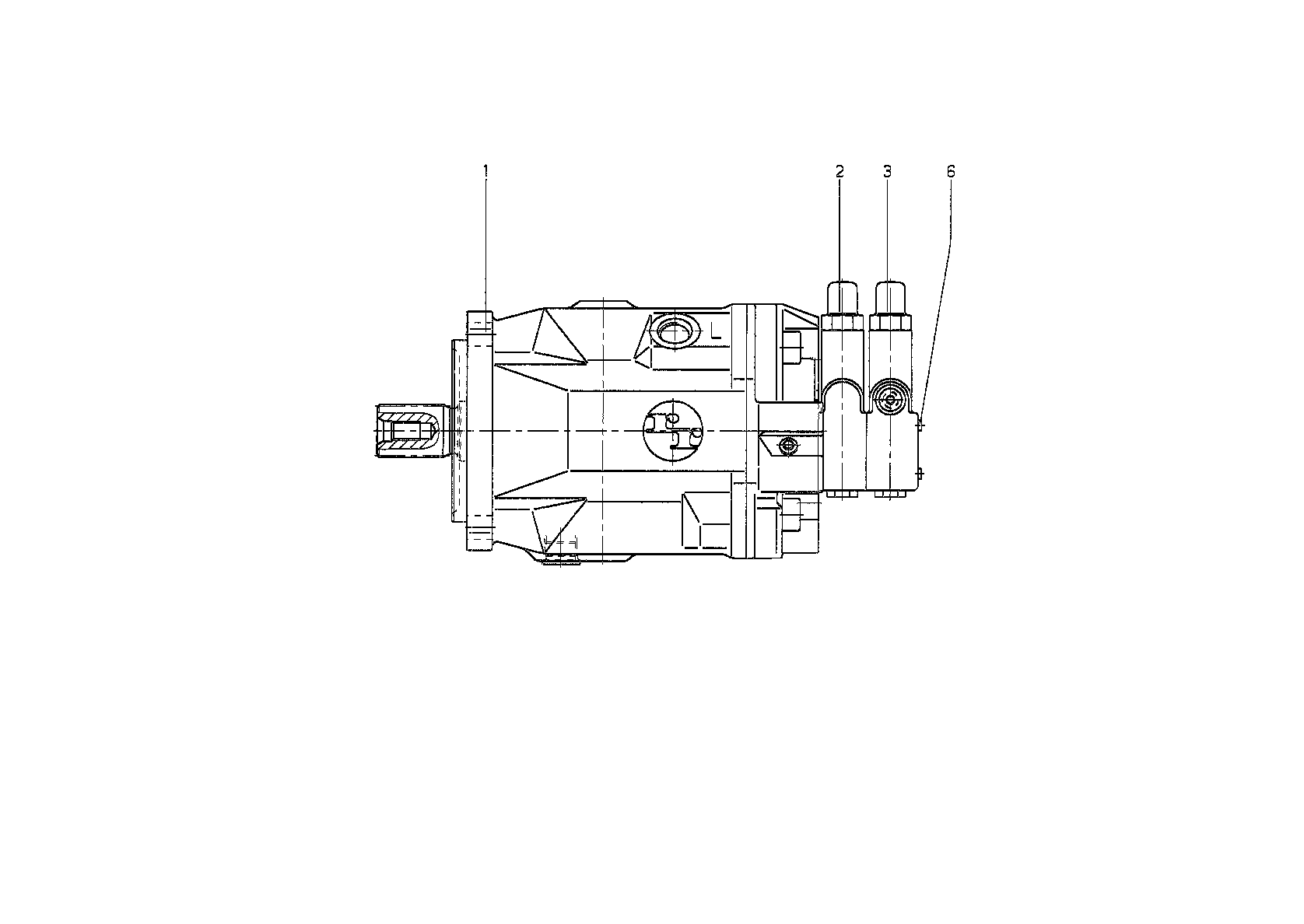

AA10VO140DFR1/31L-PSD11N00-SO420 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R910931762	BASE UNIT Stückliste der Baugruppe →L	1
2	R910920180	CONTROL VALVE Stückliste der Baugruppe →L	1
3	R910920244	CONTROL VALVE Stückliste der Baugruppe →L	1
	R910799998	SOCKET HEAD CAP SCREW	4
14	R909151979	SCREW PLUG	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	140	140
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen; mit Spülfunktion	DFR1
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle links	L
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2/4-Loch	D
Arbeitsanschluss	SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb	11
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 4
