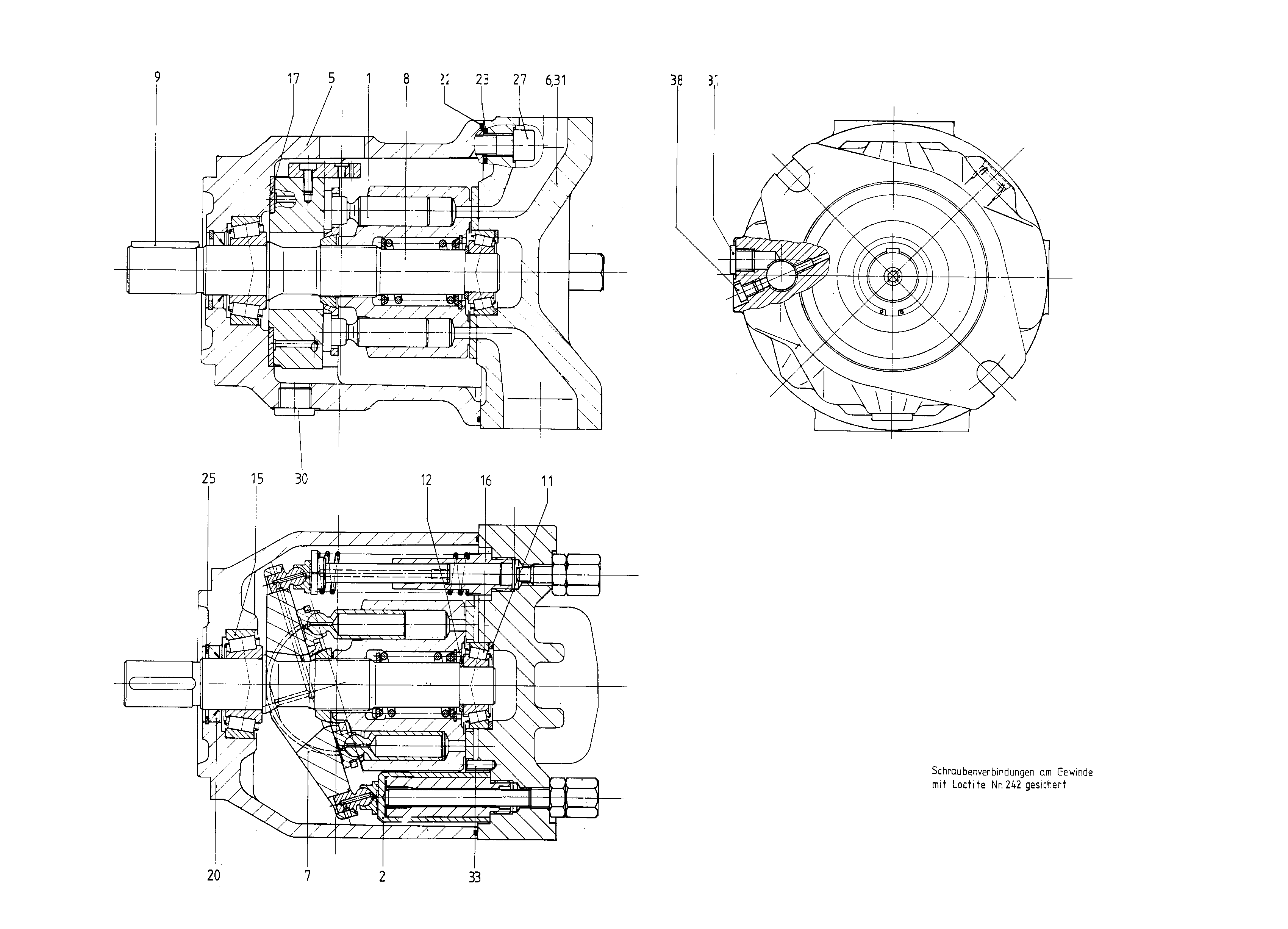

Einheit · BASE UNIT
G A10VSO 71 OV /30R-PPA12N00 LR -SO203R910935572
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO71OV/30R-PPA12N00LR-SO203, Materialnummer R910935572. Nenngröße: NG 71. Ausführung: Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch (12). Durchtriebe: ohne Durchtrieb (N00). Sonderausführung Nr. 203.
- Nummer
- R910935572
- Typschlüssel
- G A10VSO 71 OV /30R-PPA12N00 LR -SO203
- Gruppe
- A10VSO 71
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910956007 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910935916 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910915782 | PUMP HOUSING | 1 | ||
| R910925034 | CONNECTION PLATE | 1 | ||
| R910961022 | SWASH PLATE | 1 | ||
| R910995064 | DRIVE SHAFT | 1 | ||
| R910902888 | PARALLEL KEY | 1 | ||
| R910744131 | WASHER | 1 | ||
| R910939005 | ADJUSTMENT SHIM | 1 | ||
| R910720224 | TAPERED-ROLLER BEARING | 1 | ||
| R910720232 | TAPERED-ROLLER BEARING | 1 | ||
| R910902777 | BEARING SHELL | 2 | ||
| R910764701 | SHAFT SEALING RINGD | 1 | ||
| R910720194 | O-RINGD | 1 | ||
| R913052118 | R-RINGD | 4 | ||
| R910791555 | V-RING | 1 | ||
| R910110272 | SOCKET HEAD CAP SCREW | 4 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R909154024 | SCREW PLUGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 71 | 71 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Triebwellen | Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch | 12 |
| Durchtriebe | ohne Durchtrieb | N00 |
