Einheit · ROTARY GROUP
TWA4VSG500M/22R-VPHK00R910936445
Triebwerk Bosch Rexroth Baureihe A4VSG, Typschlüssel TWA4VSG500M/22R-VPHK00, Materialnummer R910936445. Nenngröße: NG 500. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Ventile: Ohne Ventilblock (0).
- Nummer
- R910936445
- Typschlüssel
- TWA4VSG500M/22R-VPHK00
- Gruppe
- A4VSG 500
- Ausgabe
- 06/2020

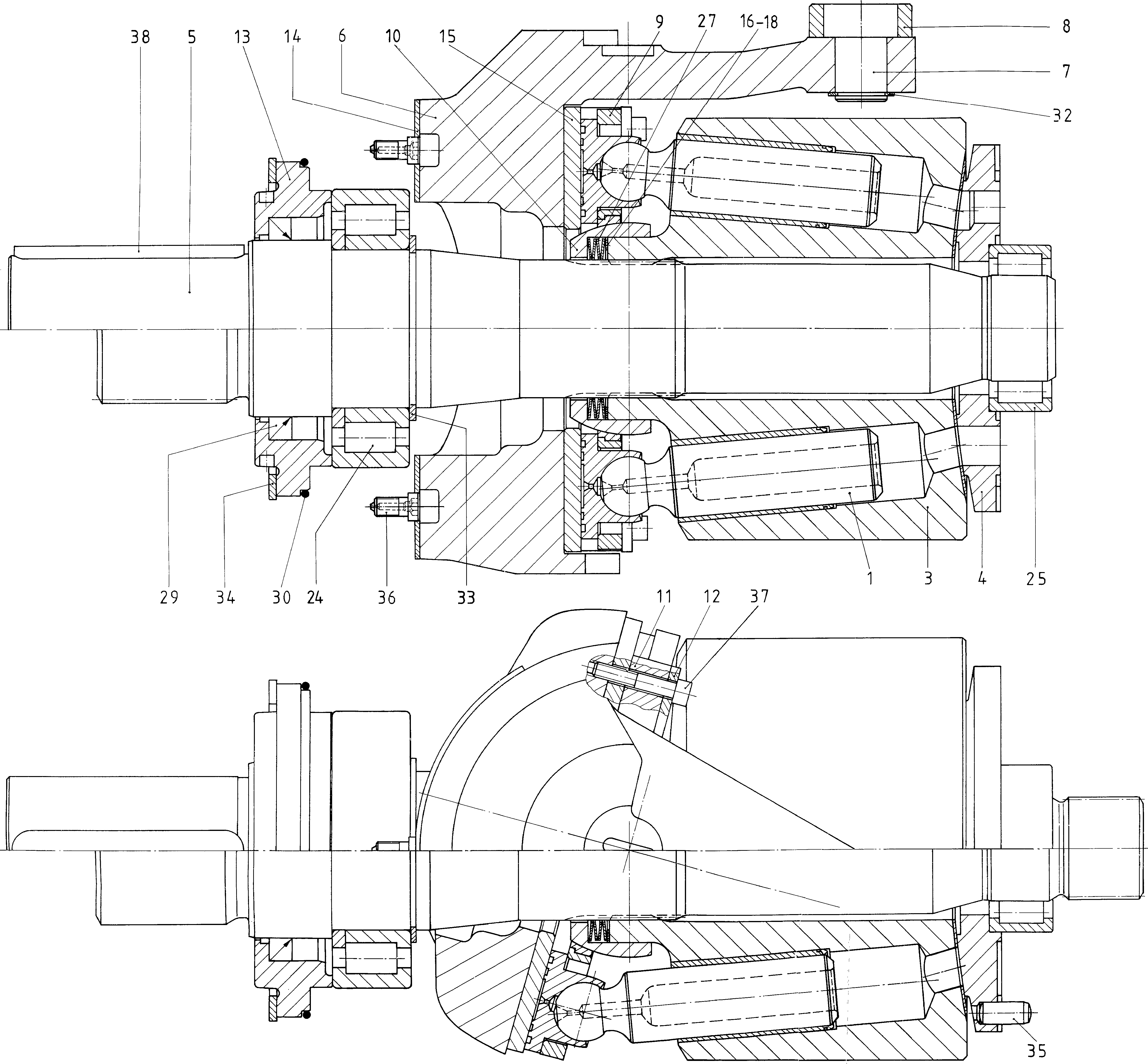

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910963090 | PISTON PAD | 9 | ||
| R910926107 | CYLINDER | 1 | ||
| R910985903 | DISTRIBUTOR PLATE | 1 | ||
| R902408420 | DRIVE SHAFT | 1 | ||
| R910910908 | SWASH PLATE | 1 | ||
| R910910927 | DRIVER PIVOT | 1 | ||
| R910910926 | SLIDER | 1 | ||
| R910971077 | RETAINING PLATE | 1 | ||
| R910910916 | RETAINING BALL | 1 | ||
| R910965066 | SPACER SEGMENT | 4 | ||
| R902570176 | SEGMENT | 4 | ||
| R910910924 | SEALING FLANGE | 1 | ||
| R910946530 | BEARING SHELL | 2 | ||
| R902439281 | SLIDING DISC | 1 | ||
| R910960170 | SHIM RING | 1 | ||
| 17 | R910960754 | SHIM RING | 1 | |
| R910978421 | CYL. ROLLER BEARING | 1 | ||
| R910978422 | CYL. ROLLER BEARING | 1 | ||
| R910911350 | CUP-SPRING STACK | 1 | ||
| R910930623 | SHAFT SEALING RING | 1 | ||
| R910113689 | O-RINGD | 1 | ||
| R910187968 | RETAINING RING | 1 | ||
| R910188034 | RETAINING RING | 1 | ||
| R910901219 | RETAINING RING | 1 | ||
| R910910938 | STRAIGHT PIN | 1 | ||
| R910932883 | SETTING SCREW | 2 | ||
| R902650870 | SOCKET HEAD CAP SCREW | 8 | ||
| R910910939 | PARALLEL KEY | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 500 | 500 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Ventile | Ohne Ventilblock | 0 |
