Einheit · ROTARY GROUP
TW A4VSG 500 M/10X-VZHK00R910940643
Triebwerk Bosch Rexroth Baureihe A4VSG, Typschlüssel TWA4VSG500M/10X-VZHK00, Materialnummer R910940643. Nenngröße: NG 500. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe/Motor, geschlossener Kreislauf (G). Dichtungswerkstoff: FKM (Fluorkautschuk) nach ISO 1629 (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H).
- Nummer
- R910940643
- Typschlüssel
- TW A4VSG 500 M/10X-VZHK00
- Gruppe
- A4VSG 500
- Ausgabe
- 06/2020

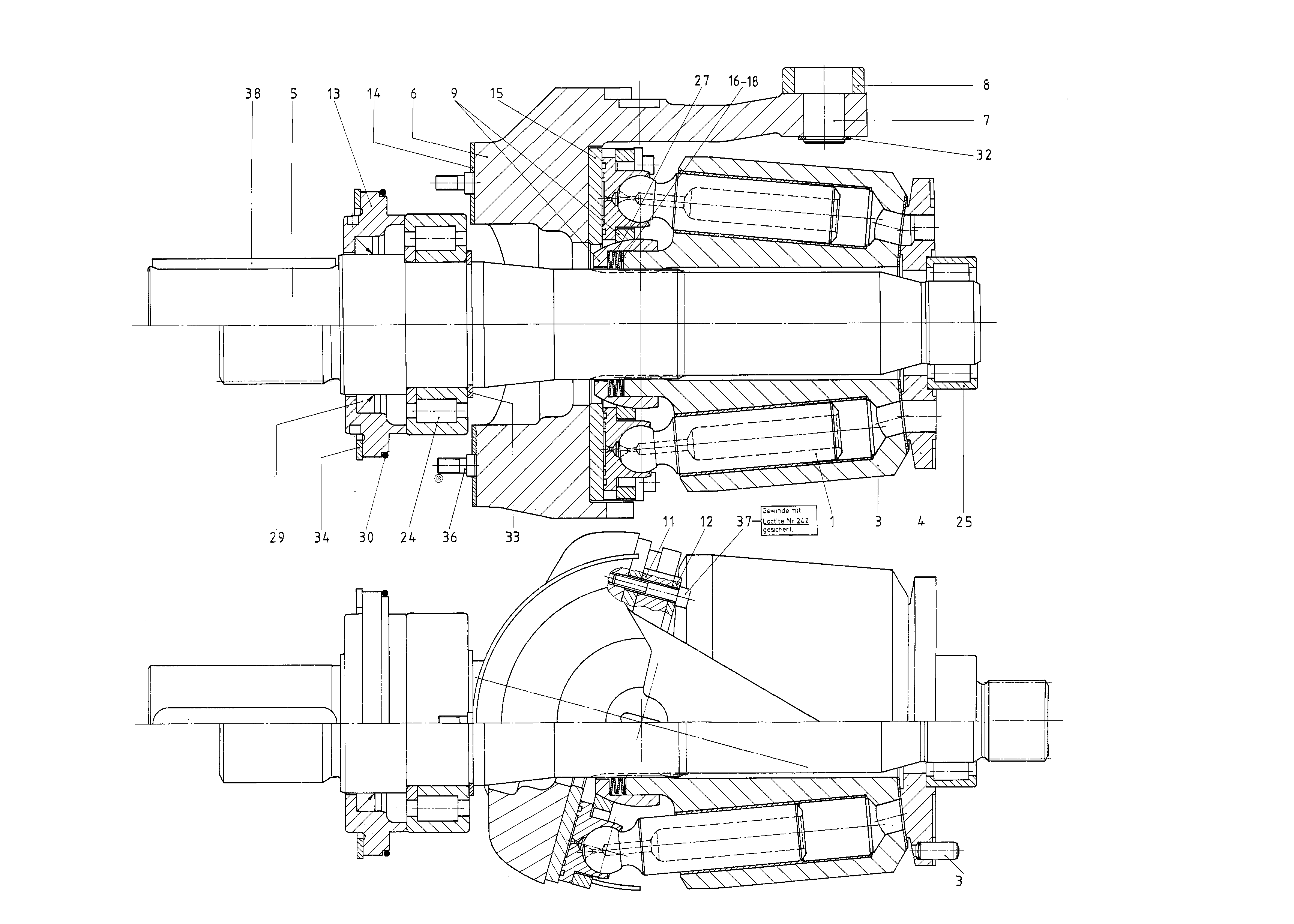

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R910963090 | PISTON PAD | 9 | |
| 3 | R910926107 | CYLINDER | 1 | |
| 4 | R910920283 | DISTRIBUTOR PLATE | 1 | |
| R902408422 | DRIVE SHAFT | 1 | ||
| 6 | R910910908 | SWASH PLATE | 1 | |
| 7 | R910910927 | DRIVER PIVOT | 1 | |
| 8 | R910910926 | SLIDER | 1 | |
| 9 | R910971077 | RETAINING PLATE | 1 | |
| 10 | R910910916 | RETAINING BALL | 1 | |
| 11 | R910965066 | SPACER SEGMENT | 4 | |
| 12 | R902570176 | SEGMENT | 4 | |
| R910910924 | SEALING FLANGE | 1 | ||
| R910918953 | BEARING SHELL | 2 | ||
| 15 | R902439281 | SLIDING DISC | 1 | |
| 16 | R910960170 | SHIM RING | 1 | |
| 17 | R910960754 | SHIM RING | 1 | |
| 24 | R910978421 | CYL. ROLLER BEARING | 1 | |
| R910978422 | CYL. ROLLER BEARING | 1 | ||
| 27 | R910911350 | CUP-SPRING STACK | 1 | |
| R910930623 | SHAFT SEALING RINGD | 1 | ||
| 30 | R910113689 | O-RINGD | 1 | |
| R910187968 | RETAINING RING | 1 | ||
| 33 | R910188034 | RETAINING RING | 1 | |
| R910901219 | RETAINING RING | 1 | ||
| 35 | R910910938 | STRAIGHT PIN | 1 | |
| 36 | R910915821 | SETTING SCREW | 2 | |
| 37 | R902650870 | SOCKET HEAD CAP SCREW | 8 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe/Motor, geschlossener Kreislauf | G |
| Nenngröße (NG) | 500 | 500 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) nach ISO 1629 | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
