Einheit · AXIAL-PISTON PUMP
AA10VO100DFSR/31R-PSC12K04-SO596R910941305
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100DFSR/31R-PSC12K04-SO596, Materialnummer R910941305. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 596.
- Nummer
- R910941305
- Typschlüssel
- AA10VO100DFSR/31R-PSC12K04-SO596
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

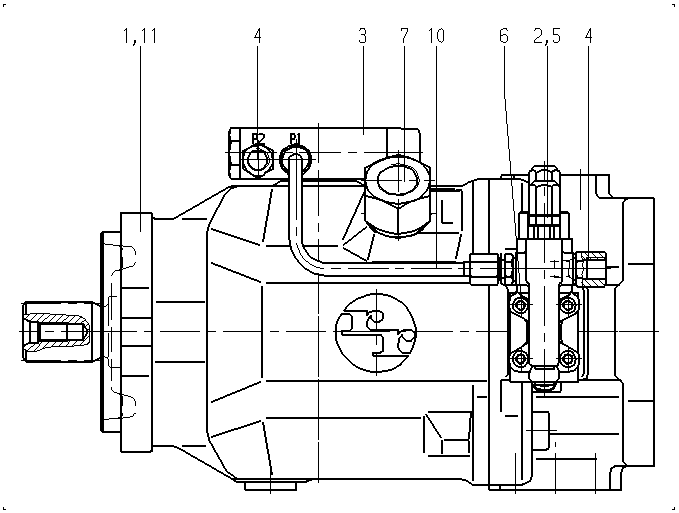

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910941177 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533312 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533227 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910921653 | ADAPTER Stückliste der Baugruppe →L | 2 | ||
| R902455818 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910478474 | SOCKET HEAD CAP SCREW | 4 | ||
| R910910741 | ADAPTER Stückliste der Baugruppe →L | 1 | ||
| R910963797 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R910945421 | POWER DIAGRAM | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb | 12 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
