Einheit · BASE UNIT
G A10V O 71 OV /30L-VSC62N00 -SO236R910941547
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO71OV/30L-VSC62N00-SO236, Materialnummer R910941547. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 236.
- Nummer
- R910941547
- Typschlüssel
- G A10V O 71 OV /30L-VSC62N00 -SO236
- Gruppe
- A10VO 71
- Ausgabe
- 06/2020

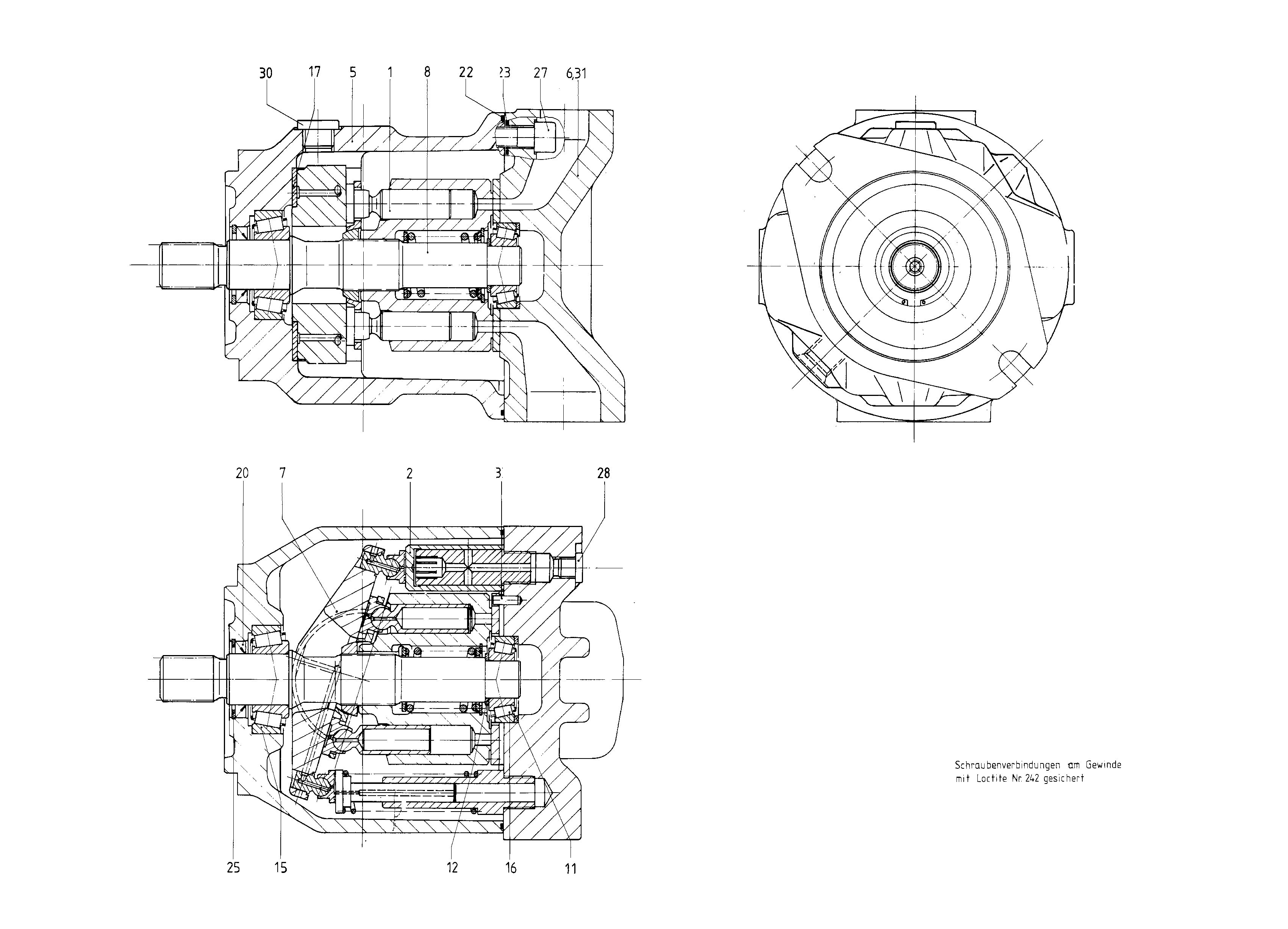

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910911929 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910910873 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910915775 | PUMP HOUSING | 1 | ||
| R902424918 | CONNECTION PLATE | 1 | ||
| R910961020 | SWASH PLATE | 1 | ||
| R910998844 | DRIVE SHAFT | 1 | ||
| R910939005 | ADJUSTMENT SHIM | 1 | ||
| R910720224 | TAPERED-ROLLER BEARING | 1 | ||
| R910720232 | TAPERED-ROLLER BEARING | 1 | ||
| R910902777 | BEARING SHELL | 2 | ||
| R910764701 | SHAFT SEALING RINGD | 1 | ||
| R910764728 | O-RINGD | 1 | ||
| R913052117 | R-RINGD | 4 | ||
| R910791555 | V-RING | 1 | ||
| R910110272 | SOCKET HEAD CAP SCREW | 4 | ||
| R909153930 | SCREW PLUGD | 2 | ||
| R910967343 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | Ohne Durchtrieb | N00 |
