Einheit · AXIAL-PISTON MOTOR
A A6V M 355 FR1 /63L1-VPH010 B-SO 63R910942004
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM355FR1/63L1-VPH010B-SO63, Materialnummer R910942004. Nenngröße: NG 355. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Einstellbereiche für Schluckvolumen: Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B hinten 01 (010). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 63.
- Nummer
- R910942004
- Typschlüssel
- A A6V M 355 FR1 /63L1-VPH010 B-SO 63
- Gruppe
- A6VM 355
- Ausgabe
- 06/2020

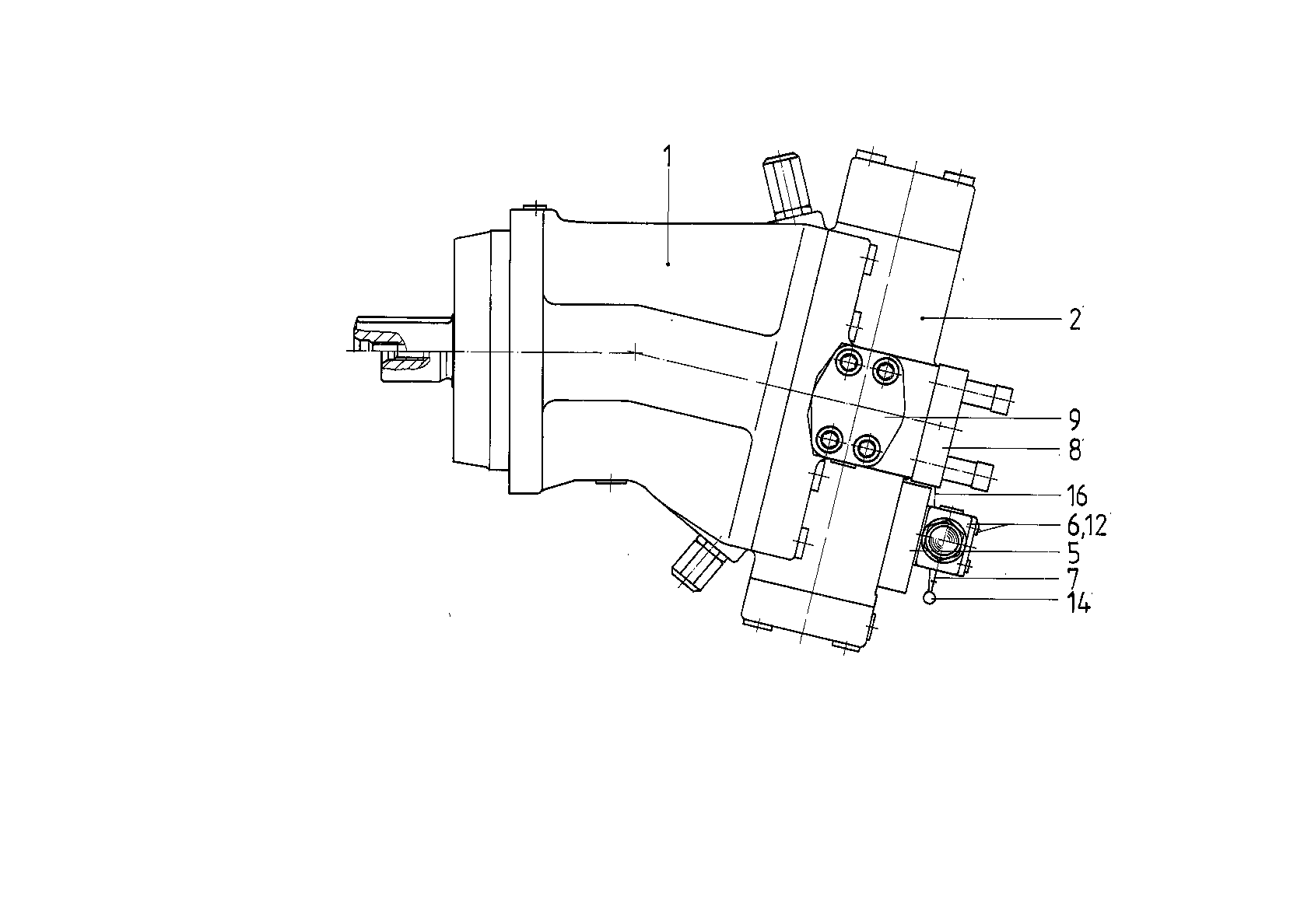

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910941048 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| 2 | R910942001 | CONTROL Stückliste der Baugruppe →L | 1 | |
| 5 | R910936720 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | |
| 6 | R910924990 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| R910934464 | THREADED FASTENER Stückliste der Baugruppe →L | 1 | ||
| 8 | R910925075 | ORIFICE FLANGE Stückliste der Baugruppe →L | 1 | |
| 12 | R910785105 | SOCKET HEAD CAP SCREW | 4 | |
| R910778788 | THREADED FASTENER | 2 | ||
| 16 | R910997196 | PIPEMYANMAR | 500 | |
| 20 | R909153930 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 355 | 355 |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Einstellbereiche für Schluckvolumen | Vg min = 0 bis 0.4 Vg max Vg max = Vg max bis 0.8 Vg max | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse Ohne Ventil 0 A und B hinten 01 | 010 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
| Standard-/Sonderausführung | Sonderausführung | -S |
