Einheit · ROTARY GROUP
TWA4FM112M/10L-VPBN00-SO266R910943097
Triebwerk Bosch Rexroth Baureihe A4FM, Typschlüssel TWA4FM112M/10L-VPBN00-SO266, Materialnummer R910943097. Axialkolbeneinheit: Schrägscheibenbauart, konstant (A4F). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2, 4-Loch (B). Sonderausführung Nr. 266.
- Nummer
- R910943097
- Typschlüssel
- TWA4FM112M/10L-VPBN00-SO266
- Gruppe
- A4FM 112
- Ausgabe
- 06/2020

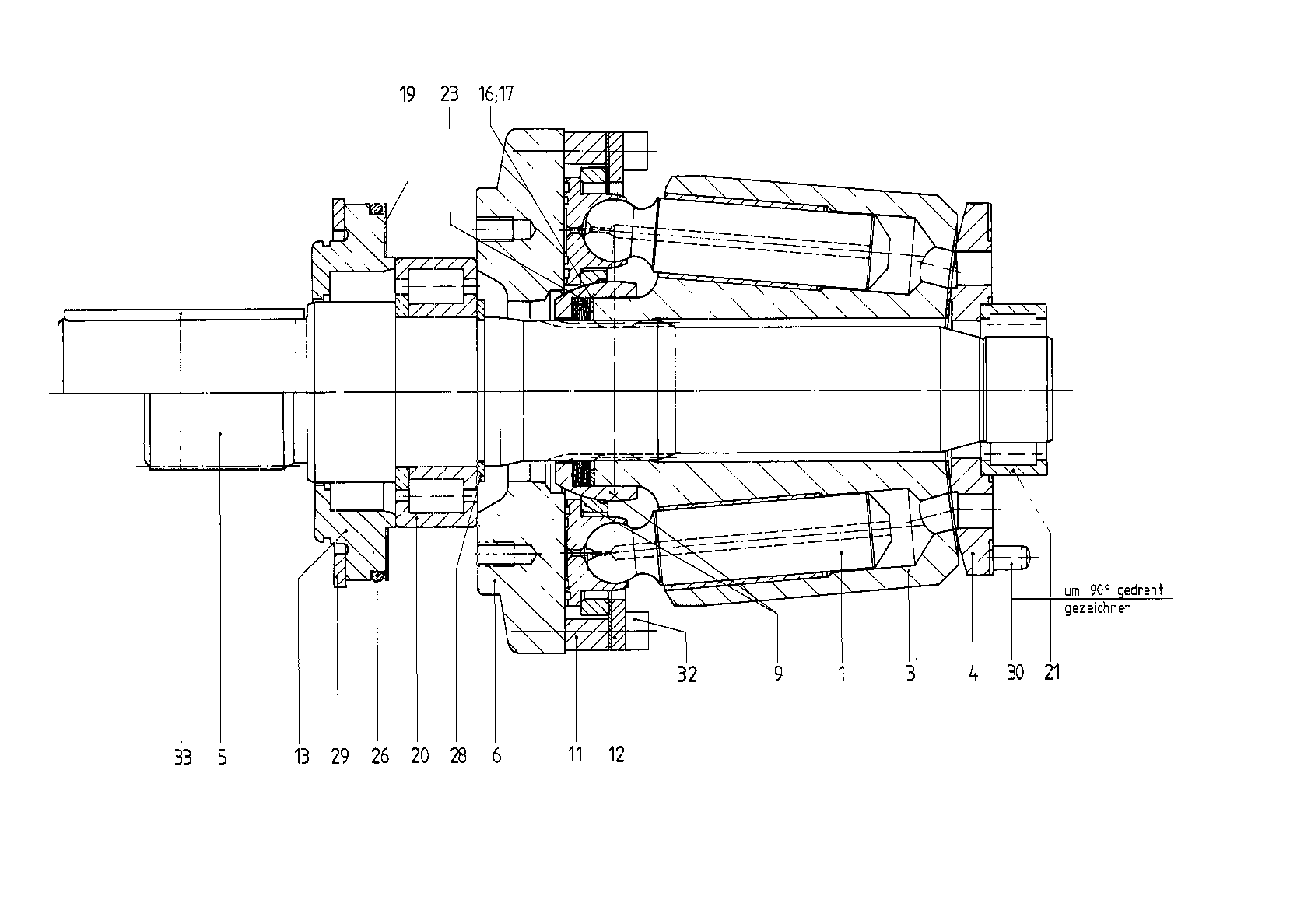

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902400860 | PISTON PAD | 9 | |
| R902463686 | CYLINDER | 1 | ||
| R910936317 | DISTRIBUTOR PLATE | 1 | ||
| R902409284 | DRIVE SHAFT | 1 | ||
| 6 | R910941702 | CAM PLATE | 1 | |
| R902534515 | RETAINING PLATE | 1 | ||
| 10 | R910803064 | RETAINING BALL | 1 | |
| 11 | R910960661 | SPACER SEGMENT | 2 | |
| R902570183 | SEGMENT | 2 | ||
| 13 | R910991563 | SEALING FLANGE | 1 | |
| 16 | R910846473 | SHIM RING | 1 | |
| 17 | R910846465 | SHIM RING | 1 | |
| 18 | R909078321 | SHIM RING | 1 | |
| 20 | R910960737 | CYL. ROLLER BEARING | 1 | |
| 21 | R910840904 | CYL. ROLLER BEARING | 1 | |
| 23 | R909074128 | CUP-SPRING STACK | 1 | |
| 26 | R910908213 | O-RINGD | 1 | |
| 27 | R902400755 | BACKUP RING | 1 | |
| 28 | R910991664 | RETAINING RING | 1 | |
| 30 | R913000822 | STRAIGHT PIN | 1 | |
| R902650864 | SOCKET HEAD CAP SCREW | 4 | ||
| R910244848 | PARALLEL KEY | 1 | ||
| 34 | R910991663 | RETAINING RING | 1 | |
| 35 | R910991662 | RETAINING RING | 1 | |
| 38 | R910991665 | RETAINING RING | 1 | |
| 39 | R910991666 | RETAINING RING | 1 | |
| 40 | R910991667 | RETAINING RING | 1 | |
| 41 | R910991668 | RETAINING RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant | A4F |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019-2, 4-Loch | B |
