Einheit · BASE UNIT
GE A10VSO 16 OV /30R-VPA12N00 -SO 56R910943365
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GEA10VSO16OV/30R-VPA12N00-SO56, Materialnummer R910943365. Nenngröße: NG 16. Ausführung: HFA, HFB, HFC-Druckflüssigkeit (E). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 56.
- Nummer
- R910943365
- Typschlüssel
- GE A10VSO 16 OV /30R-VPA12N00 -SO 56
- Gruppe
- A10VSO 16
- Ausgabe
- 06/2020

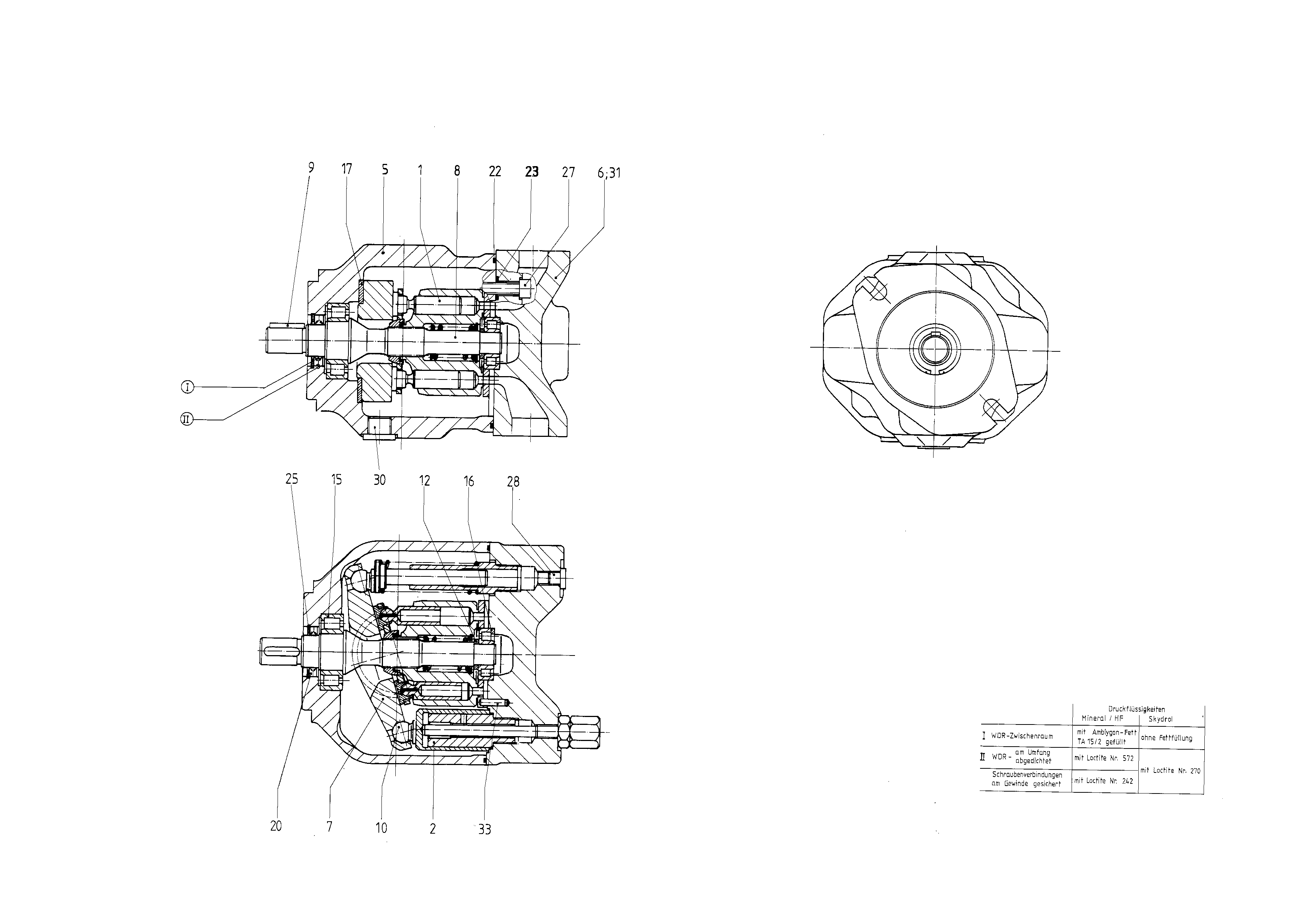

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R910940435 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| R902538170 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910931545 | PUMP HOUSING | 1 | ||
| 6 | R910976709 | CONNECTION PLATE | 1 | |
| R910960809 | SWASH PLATE | 1 | ||
| R902413729 | DRIVE SHAFT | 1 | ||
| R910125504 | PARALLEL KEY | 1 | ||
| R902400729 | ADJUSTMENT SHIM | 1 | ||
| 15 | R910934965 | CYL. ROLLER BEARING | 1 | |
| R910931556 | CYL. ROLLER BEARING | 1 | ||
| 17 | R910925266 | BEARING SHELL | 2 | |
| R910931541 | SHAFT SEALING RING | 1 | ||
| R910928325 | O-RINGD | 1 | ||
| R913052100 | R-RINGD | 4 | ||
| R902403815 | RETAINING RING | 1 | ||
| R910231991 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156649 | SCREW PLUG | 1 | ||
| R909156864 | SCREW PLUGD | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| R910277193 | STRAIGHT PIN | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | HFA, HFB, HFC-Druckflüssigkeit | E |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 16 | 16 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
