Einheit · BASE UNIT
G A10VSO100 OV /31R-PPA12K54 LR -SO228R910945720
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO100OV/31R-PPA12K54LR-SO228, Materialnummer R910945720. Nenngröße: NG 100. Ausführung: Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch (12). Sonderausführung Nr. 228.
- Nummer
- R910945720
- Typschlüssel
- G A10VSO100 OV /31R-PPA12K54 LR -SO228
- Gruppe
- A10VSO 100
- Ausgabe
- 06/2020

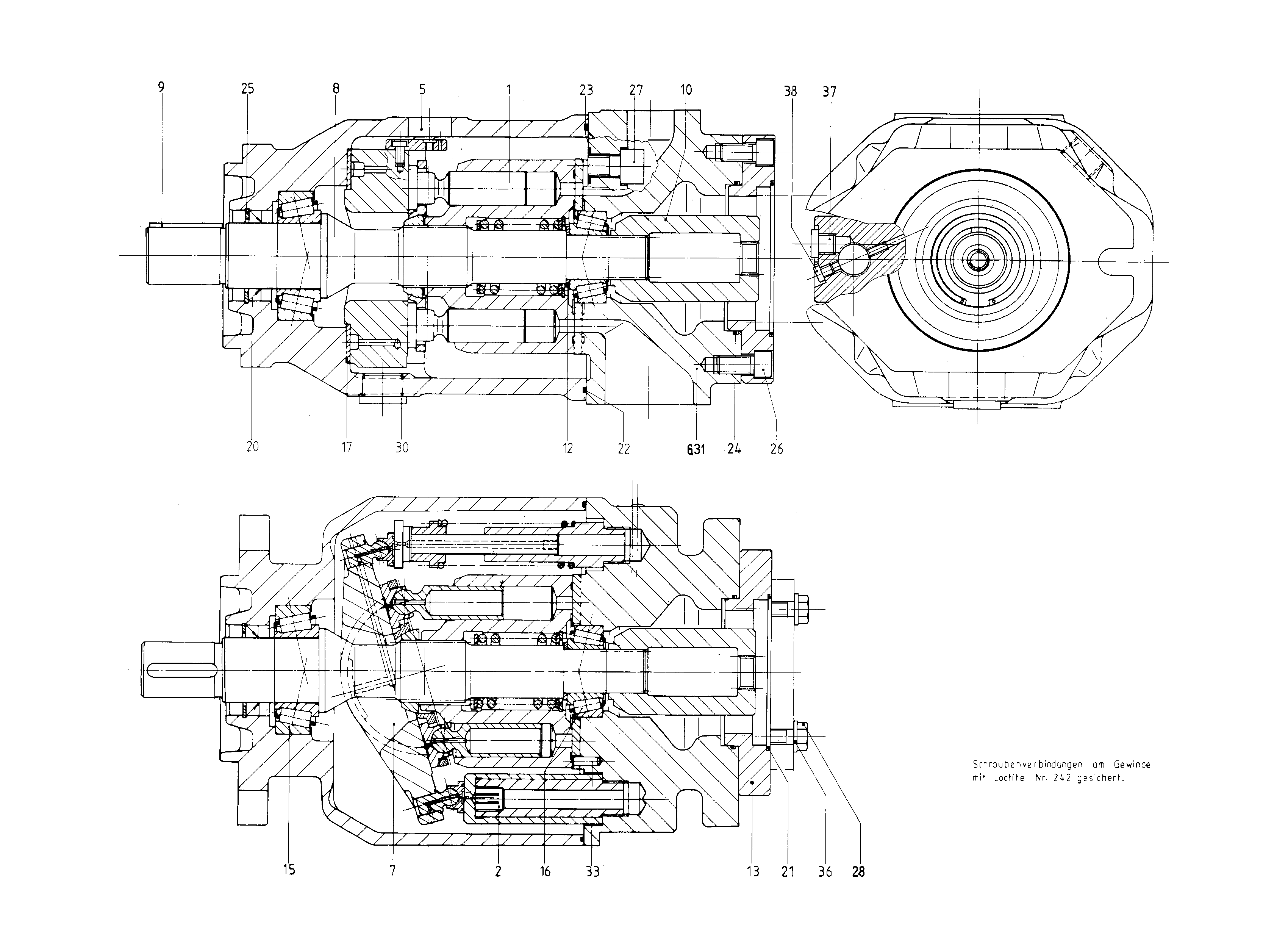

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910906871 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R910917225 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | |
| R910906815 | PUMP HOUSING | 1 | ||
| 6 | R910998488 | CONNECTION PLATE | 1 | |
| R910961044 | SWASH PLATE | 1 | ||
| 8 | R910987697 | DRIVE SHAFT | 1 | |
| 9 | R910923559 | PARALLEL KEY | 1 | |
| R910943748 | SPLINED COUPLING | 1 | ||
| R910906878 | ADJUSTMENT SHIM | 1 | ||
| R910918216 | INTERMEDIATE FLANGE | 1 | ||
| R910906908 | TAPERED-ROLLER BEARING | 1 | ||
| R910906909 | TAPERED-ROLLER BEARING | 1 | ||
| R910906881 | BEARING SHELL | 2 | ||
| R910113174 | SHAFT SEALING RINGD | 1 | ||
| R910112127 | O-RINGD | 1 | ||
| R910906911 | O-RINGD | 1 | ||
| R913068283 | R-RINGD | 4 | ||
| R910787655 | O-RINGD | 1 | ||
| R909832149 | RETAINING RING | 1 | ||
| R910109754 | SOCKET HEAD CAP SCREW | 2 | ||
| R910389714 | SOCKET HEAD CAP SCREW | 4 | ||
| R909153365 | SCREW PLUGD | 1 | ||
| 31 | R909831319 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| 34 | R913011601 | SCREW PLUG | 1 | |
| R909151979 | SCREW PLUGD | 1 | ||
| R909154024 | SCREW PLUGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Triebwellen | Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch | 12 |
