Einheit · BASE UNIT

G AA10V O 28 OV /50L-PSC64N00R910947347

Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GAA10VO28OV/50L-PSC64N00, Materialnummer R910947347. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: Gewindeanschluss hinten nicht für Durchtrieb UNC (64). Durchtrieb: Ohne Durchtrieb (N00).

Nummer: R910947347
Typschlüssel: G AA10V O 28 OV /50L-PSC64N00
Gruppe: A10VO 28
Ausgabe: 06/2020

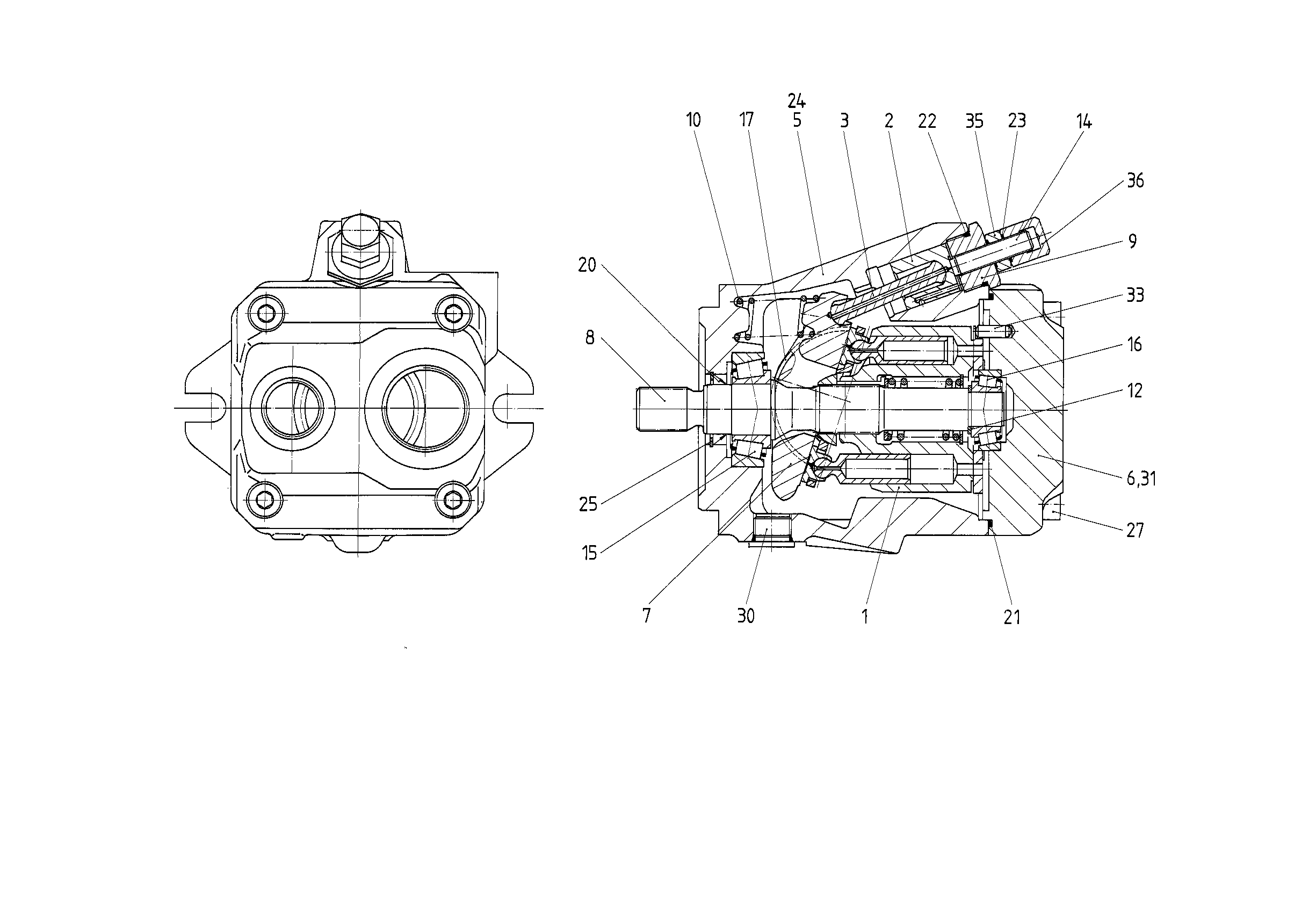

G AA10V O 28 OV /50L-PSC64N00 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R902439596	ROTARY GROUP Stückliste der Baugruppe →L	1
2	R910928600	ADJUSTING PISTON	1
	R902439967	PISTON ROD	1
	R910947323	PUMP HOUSING	1
6	R910947319	CONNECTION PLATE	1
	R902437702	SWASH PLATE	1
8	R902417366	DRIVE SHAFT	1
9	R902516339	SCREW PLUG	1
	R910947314	COMPRESSION SPRING	1
12	R902400789	ADJUSTMENT SHIM	1
14	R902532354	STOP SCREW	1
15	R902438109	TAPERED-ROLLER BEARING	1
16	R902438110	TAPERED-ROLLER BEARING	1
17	R902410506	BEARING SHELL	2
20	R910794325	SHAFT SEALING RINGD	1
	R913052046	O-RINGD	1
23	R910514691	O-RINGD	2
24	R910942134	R-RINGD	1
	R902403815	RETAINING RING	1
	R910119091	SOCKET HEAD CAP SCREW	4
	R909153338	SCREW PLUGD	1
31	R909831318	DOUBLE BREAK-OFF PLUG	1
	R902533908	STRAIGHT PIN	1
35	R910998240	NUT	1
	R910904041	CAP NUT	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	28	28
Drehrichtung	Bei Blick auf Triebwelle links	L
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	Gewindeanschluss hinten nicht für Durchtrieb UNC	64
Durchtrieb	Ohne Durchtrieb	N00
