Einheit · BASE UNIT
G AA10V O 28 OV /50R-VSC64N00R910947635
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GAA10VO28OV/50R-VSC64N00, Materialnummer R910947635. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: Gewindeanschluss hinten nicht für Durchtrieb UNC (64). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R910947635
- Typschlüssel
- G AA10V O 28 OV /50R-VSC64N00
- Gruppe
- A10VO 28
- Ausgabe
- 06/2020

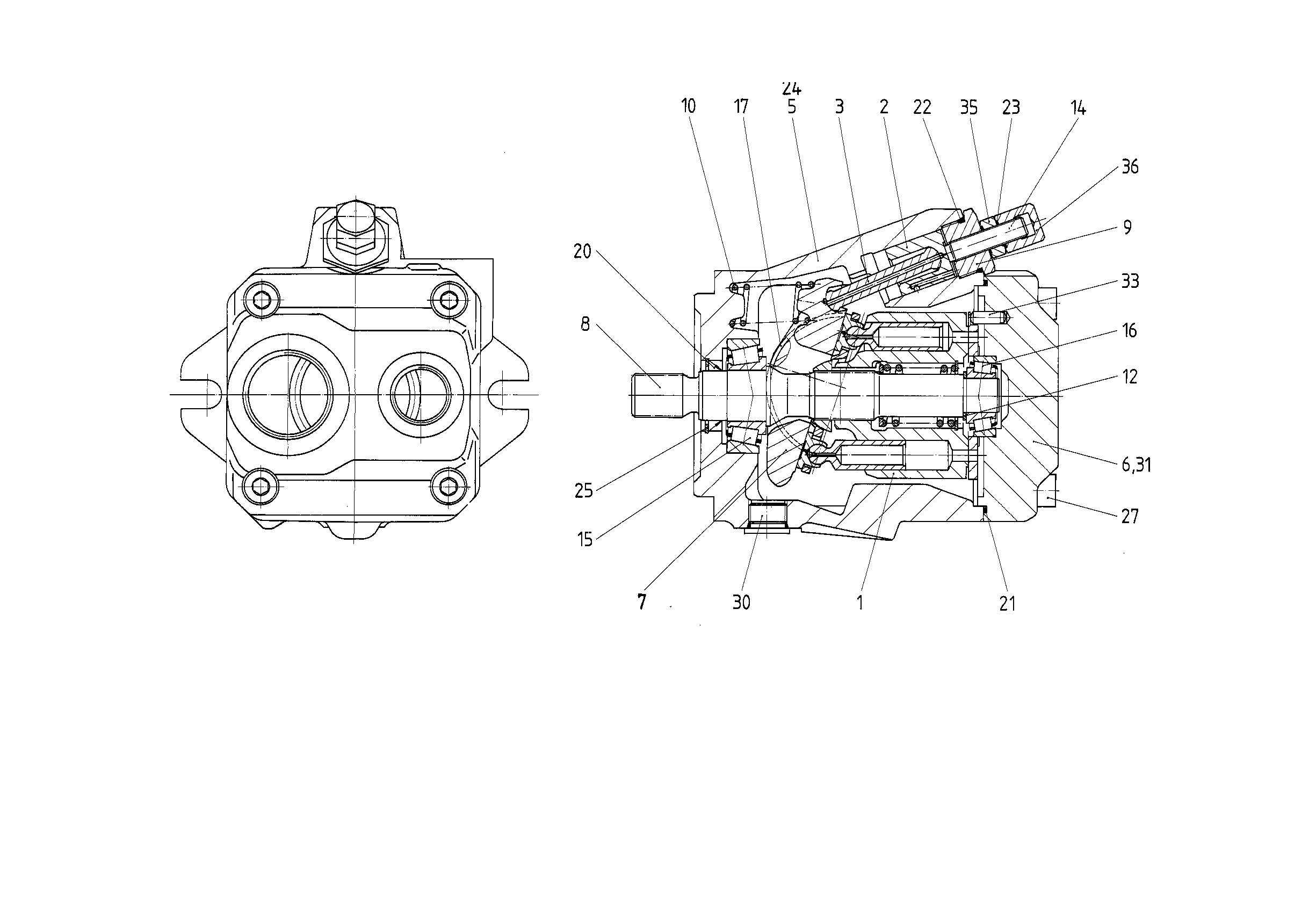

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902439597 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| 2 | R910928600 | ADJUSTING PISTON | 1 | |
| R902439967 | PISTON ROD | 1 | ||
| R910947323 | PUMP HOUSING | 1 | ||
| R910947317 | CONNECTION PLATE | 1 | ||
| R902437701 | SWASH PLATE | 1 | ||
| 8 | R902417366 | DRIVE SHAFT | 1 | |
| 9 | R902516338 | SCREW PLUG | 1 | |
| R910947314 | COMPRESSION SPRING | 1 | ||
| 12 | R902400789 | ADJUSTMENT SHIM | 1 | |
| R902532354 | STOP SCREW | 1 | ||
| 15 | R902438109 | TAPERED-ROLLER BEARING | 1 | |
| 16 | R902438110 | TAPERED-ROLLER BEARING | 1 | |
| R902410506 | BEARING SHELL | 2 | ||
| 20 | R910794325 | SHAFT SEALING RINGD | 1 | |
| 21 | R902650851 | O-RINGD | 1 | |
| R910804886 | O-RINGD | 2 | ||
| 24 | R910199044 | O-RINGD | 1 | |
| R902403815 | RETAINING RING | 1 | ||
| R910119091 | SOCKET HEAD CAP SCREW | 4 | ||
| R910901969 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| 33 | R902533908 | STRAIGHT PIN | 1 | |
| R910998240 | NUT | 1 | ||
| R910904041 | CAP NUT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 28 | 28 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | Gewindeanschluss hinten nicht für Durchtrieb UNC | 64 |
| Durchtrieb | Ohne Durchtrieb | N00 |
