Einheit · BASE UNIT
G A10VSO 71 OV /31R-PPA12K26 LR -SO136R910948003
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO71OV/31R-PPA12K26LR-SO136, Materialnummer R910948003. Nenngröße: NG 71. Ausführung: Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch (12). Sonderausführung Nr. 136.
- Nummer
- R910948003
- Typschlüssel
- G A10VSO 71 OV /31R-PPA12K26 LR -SO136
- Gruppe
- A10VSO 71
- Ausgabe
- 06/2020

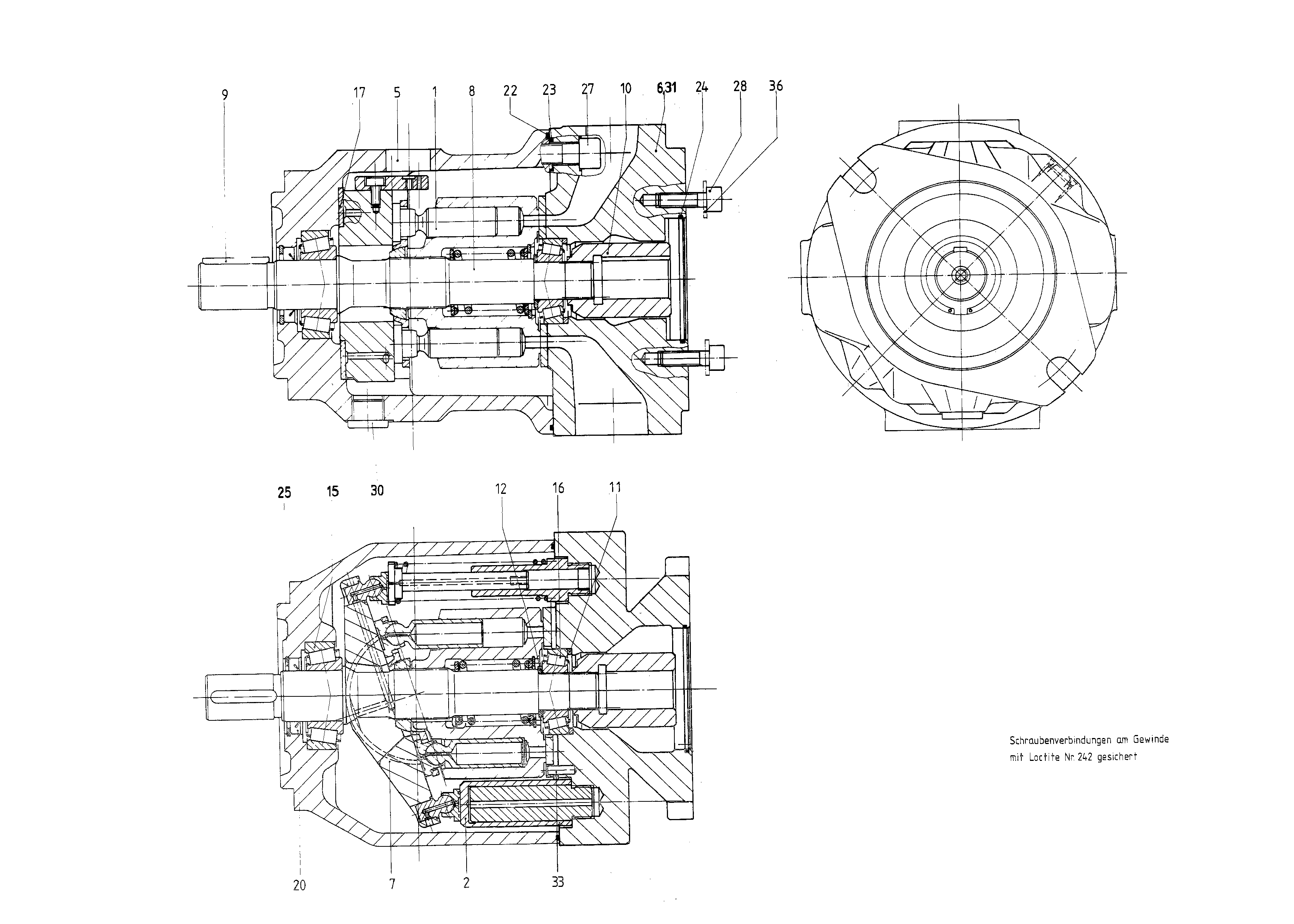

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910956007 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910917199 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910915782 | PUMP HOUSING | 1 | ||
| R902543250 | CONNECTION PLATE | 1 | ||
| R910961022 | SWASH PLATE | 1 | ||
| R910987680 | DRIVE SHAFT | 1 | ||
| R910902888 | PARALLEL KEY | 1 | ||
| R910943689 | HUB | 1 | ||
| R910939005 | ADJUSTMENT SHIM | 1 | ||
| R910720224 | TAPERED-ROLLER BEARING | 1 | ||
| R910720232 | TAPERED-ROLLER BEARING | 1 | ||
| R910902777 | BEARING SHELL | 2 | ||
| R910764701 | SHAFT SEALING RINGD | 1 | ||
| R910720194 | O-RINGD | 1 | ||
| R913052118 | R-RINGD | 4 | ||
| R910384259 | O-RINGD | 1 | ||
| R910941918 | RETAINING RING | 1 | ||
| R910110272 | SOCKET HEAD CAP SCREW | 4 | ||
| R909151694 | SCREW PLUGD | 1 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| 34 | R913011601 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | Standardausführung (ohne Zeichen), Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngrößen (NG) | 71 | 71 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Triebwellen | Zylindrische Welle mit Passfeder DIN 6885, bedingt für Durchtrieb | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse seitlich gegenüberliegend, Befestigungsgewinde metrisch | 12 |
