Einheit · ROTARY GROUP
TW A4VSG 355 K/22L-PPBK00R910960154
Triebwerk Bosch Rexroth Baureihe A4VSG, Typschlüssel TWA4VSG355K/22L-PPBK00, Materialnummer R910960154. Nenngröße: NG 355. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B).
- Nummer
- R910960154
- Typschlüssel
- TW A4VSG 355 K/22L-PPBK00
- Gruppe
- A4VSG 355
- Ausgabe
- 01/2021

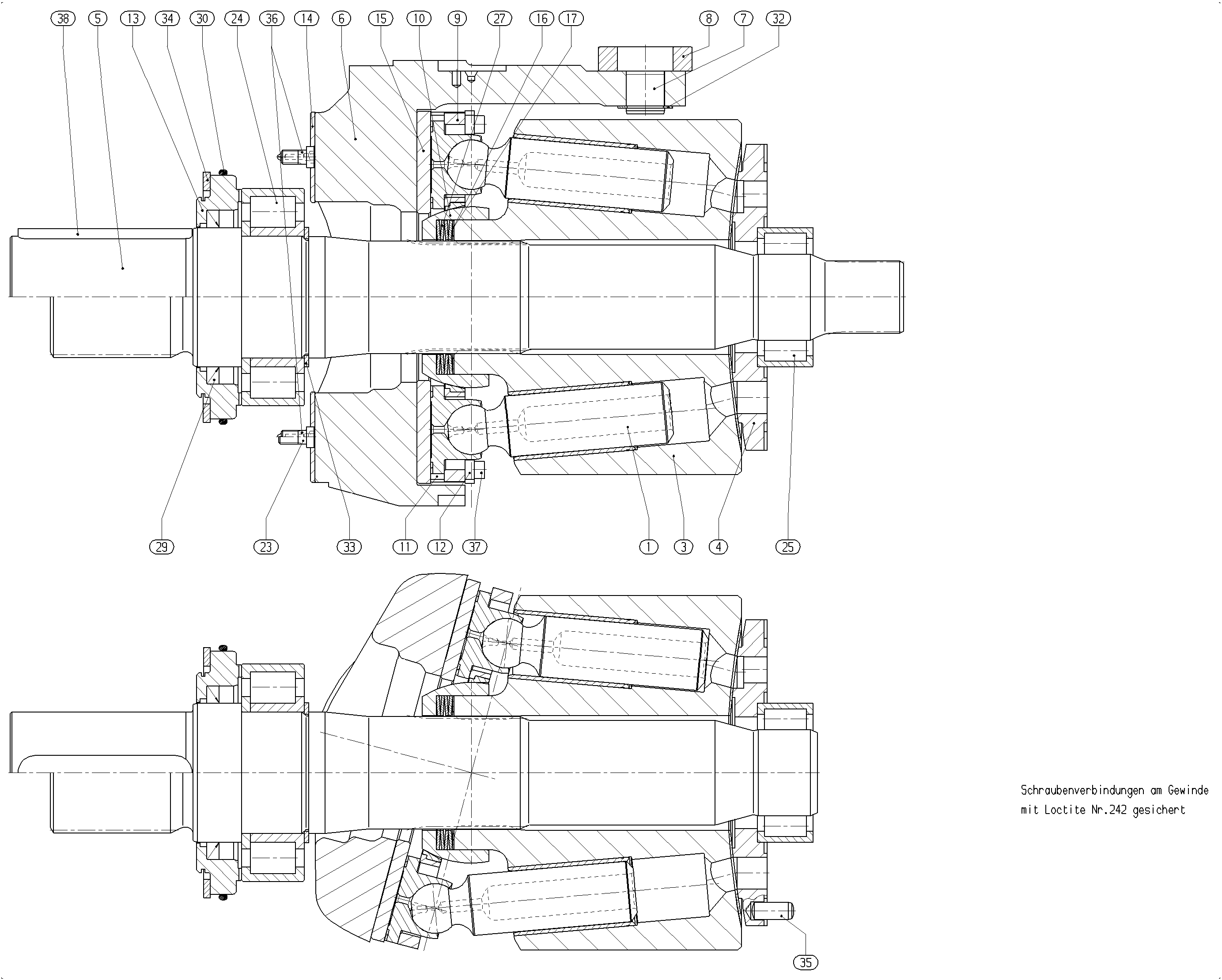

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910964312 | PISTON PAD | 9 | ||
| R902429434 | CYLINDER | 1 | ||
| R902540582 | DISTRIBUTOR PLATE | 1 | ||
| R902408851 | DRIVE SHAFT | 1 | ||
| R910993407 | SWASH PLATE | 1 | ||
| R910940600 | DRIVER PIVOT | 1 | ||
| R910909564 | SLIDER | 1 | ||
| R902483491 | RETAINING PLATE | 1 | ||
| R902483559 | RETAINING BALL | 1 | ||
| R910965064 | SPACER SEGMENT | 4 | ||
| R902570175 | SEGMENT | 4 | ||
| R910991533 | SEALING FLANGE | 1 | ||
| R902537093 | BEARING SHELL | 2 | ||
| R910940462 | SLIDING DISC | 1 | ||
| R910960169 | SHIM RING | 1 | ||
| R910960753 | SHIM RING | 2 | ||
| R902572617 | CYL. ROLLER BEARING | 1 | ||
| R902572616 | CYL. ROLLER BEARING | 1 | ||
| R910940676 | CUP-SPRING STACK | 1 | ||
| 28 | R902401597 | SHIM RING | 1 | |
| R910393681 | SHAFT SEALING RING | 1 | ||
| R910486752 | O-RINGD | 1 | ||
| R910187941 | RETAINING RING | 1 | ||
| R910991834 | RETAINING RING | 1 | ||
| R910126047 | RETAINING RING | 1 | ||
| R913000823 | STRAIGHT PIN | 1 | ||
| R910932882 | SETTING SCREW | 2 | ||
| R902650868 | SOCKET HEAD CAP SCREW | 8 | ||
| R910444707 | PARALLEL KEY | 1 | ||
| 39 | R910991835 | RETAINING RING | 1 | |
| 40 | R910991836 | RETAINING RING | 1 | |
| 41 | R910991837 | RETAINING RING | 1 | |
| 43 | R910991792 | RETAINING RING | 1 | |
| 44 | R910991793 | RETAINING RING | 1 | |
| 45 | R910991794 | RETAINING RING | 1 | |
| 46 | R910991795 | RETAINING RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 355 | 355 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
