Einheit · BASE UNIT
G A10VSO100 OV /31R-PPA12KB6 -SO439R910960191
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GA10VSO100OV/31R-PPA12KB6-SO439, Materialnummer R910960191. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Für Flansch ISO 3019-2 Durchmesser, 125, 2-Loch 1 1/2 in 17T 12/24DP (KB6). Sonderausführung Nr. 439.
- Nummer
- R910960191
- Typschlüssel
- G A10VSO100 OV /31R-PPA12KB6 -SO439
- Gruppe
- A10VSO 100
- Ausgabe
- 06/2020

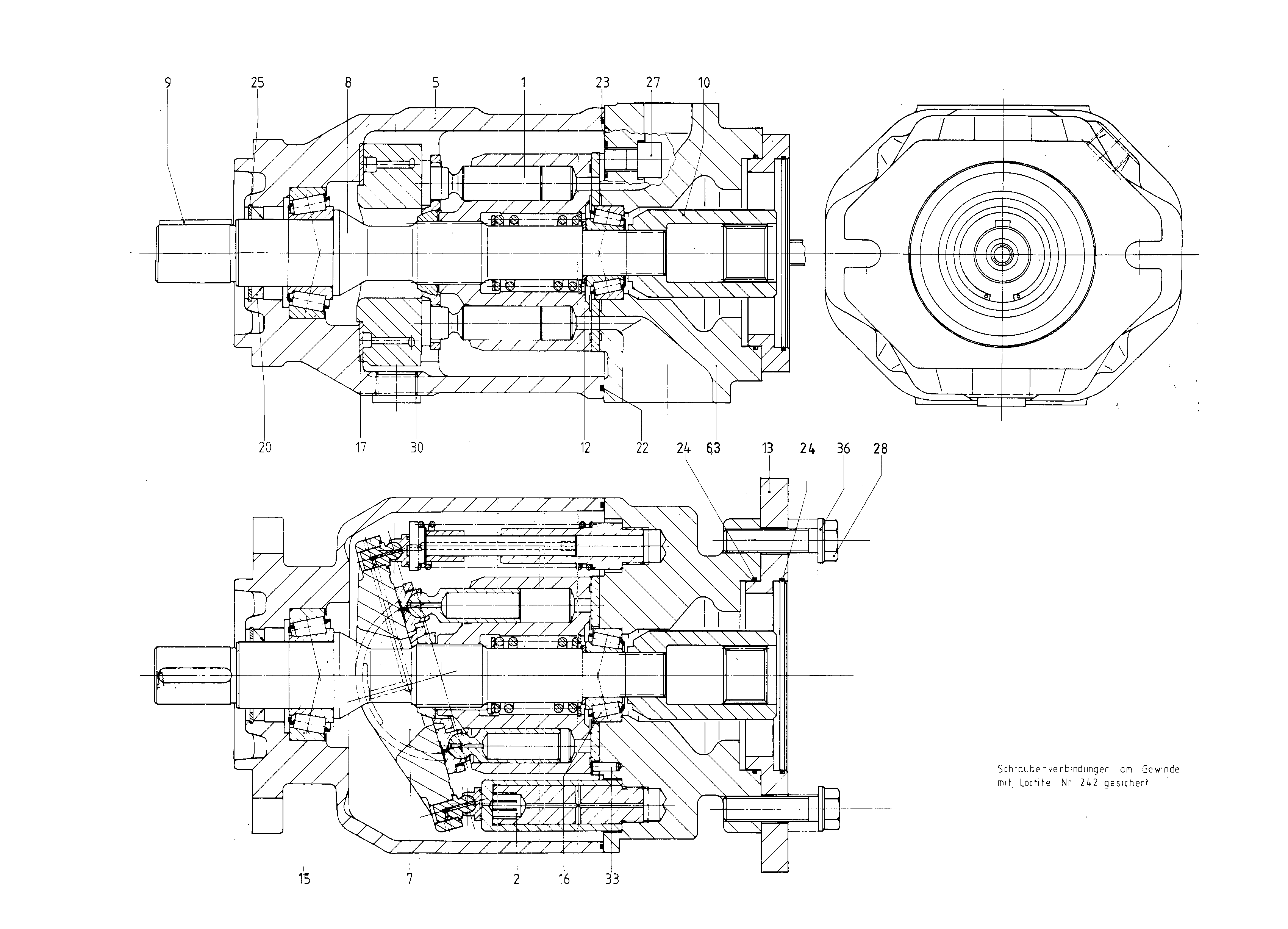

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910906871 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R910913785 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | |
| R910906802 | PUMP HOUSING | 1 | ||
| 6 | R902543274 | CONNECTION PLATE | 1 | |
| R910961050 | SWASH PLATE Stückliste der Baugruppe →L | 1 | ||
| 8 | R910987697 | DRIVE SHAFT | 1 | |
| 9 | R910923559 | PARALLEL KEY | 1 | |
| R910960193 | SPLINED COUPLING | 1 | ||
| R910906878 | ADJUSTMENT SHIM | 1 | ||
| 13 | R910913004 | INTERMEDIATE FLANGE | 1 | |
| 15 | R910906908 | TAPERED-ROLLER BEARING | 1 | |
| R910906909 | TAPERED-ROLLER BEARING | 1 | ||
| R910906881 | BEARING SHELL | 2 | ||
| R910113174 | SHAFT SEALING RINGD | 1 | ||
| R910906911 | O-RINGD | 1 | ||
| R913068283 | R-RINGD | 4 | ||
| 24 | R910102989 | O-RINGD | 1 | |
| 24 | R910917283 | O-RING | 1 | |
| R909832149 | RETAINING RING | 1 | ||
| R910389714 | SOCKET HEAD CAP SCREW | 4 | ||
| R910124168 | HEXAGON SCREW | 2 | ||
| R909153365 | SCREW PLUGD | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| 36 | R902650192 | WASHER | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten | P |
| Triebwelle | Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 | P |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
| Durchtrieb | Für Flansch ISO 3019-2 Durchmesser, 125, 2-Loch 1 1/2 in 17T 12/24DP | KB6 |
