Einheit · AXIAL-PISTON PUMP

A A10VSO100 DFEO/31R-PPA12N00 -SO203R910960269

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AA10VSO100DFEO/31R-PPA12N00-SO203, Materialnummer R910960269. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 203.

Nummer: R910960269
Typschlüssel: A A10VSO100 DFEO/31R-PPA12N00 -SO203
Gruppe: A10VSO 100
Ausgabe: 06/2020

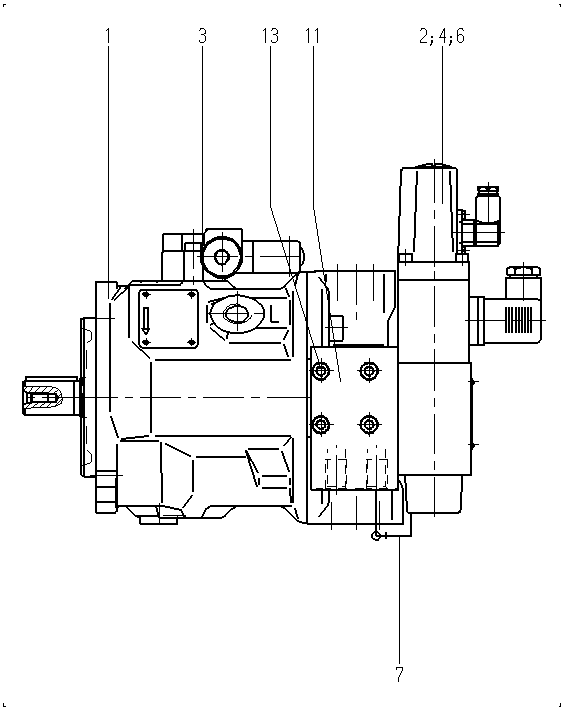

A A10VSO100 DFEO/31R-PPA12N00 -SO203 — Zeichnung

Nummer	Bezeichnung	Menge
R910960262	BASE UNIT Stückliste der Baugruppe →L	1
R910947340	INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L	1
R910922115	INTERMEDIATE PLATE Stückliste der Baugruppe →L	1
R910967237	PIPING Stückliste der Baugruppe →L	1
R910420794	SOCKET HEAD CAP SCREW	4

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar	A10VS
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	100	100
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten	P
Triebwelle	Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885	P
Anbauflansch	ISO 3019-2 2-Loch	A
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend	12
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 4
