Einheit · BASE UNIT
GA4VSG500M/10L-VPH10K25-SO534R910960882
Grundeinheit Bosch Rexroth Baureihe A4VSG, Typschlüssel GA4VSG500M/10L-VPH10K25-SO534, Materialnummer R910960882. Nenngröße: NG 500. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe/Motor, geschlossener Kreislauf (G). Dichtungswerkstoff: FKM (Fluorkautschuk) nach ISO 1629 (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10).
- Nummer
- R910960882
- Typschlüssel
- GA4VSG500M/10L-VPH10K25-SO534
- Gruppe
- A4VSG 500
- Ausgabe
- 06/2020

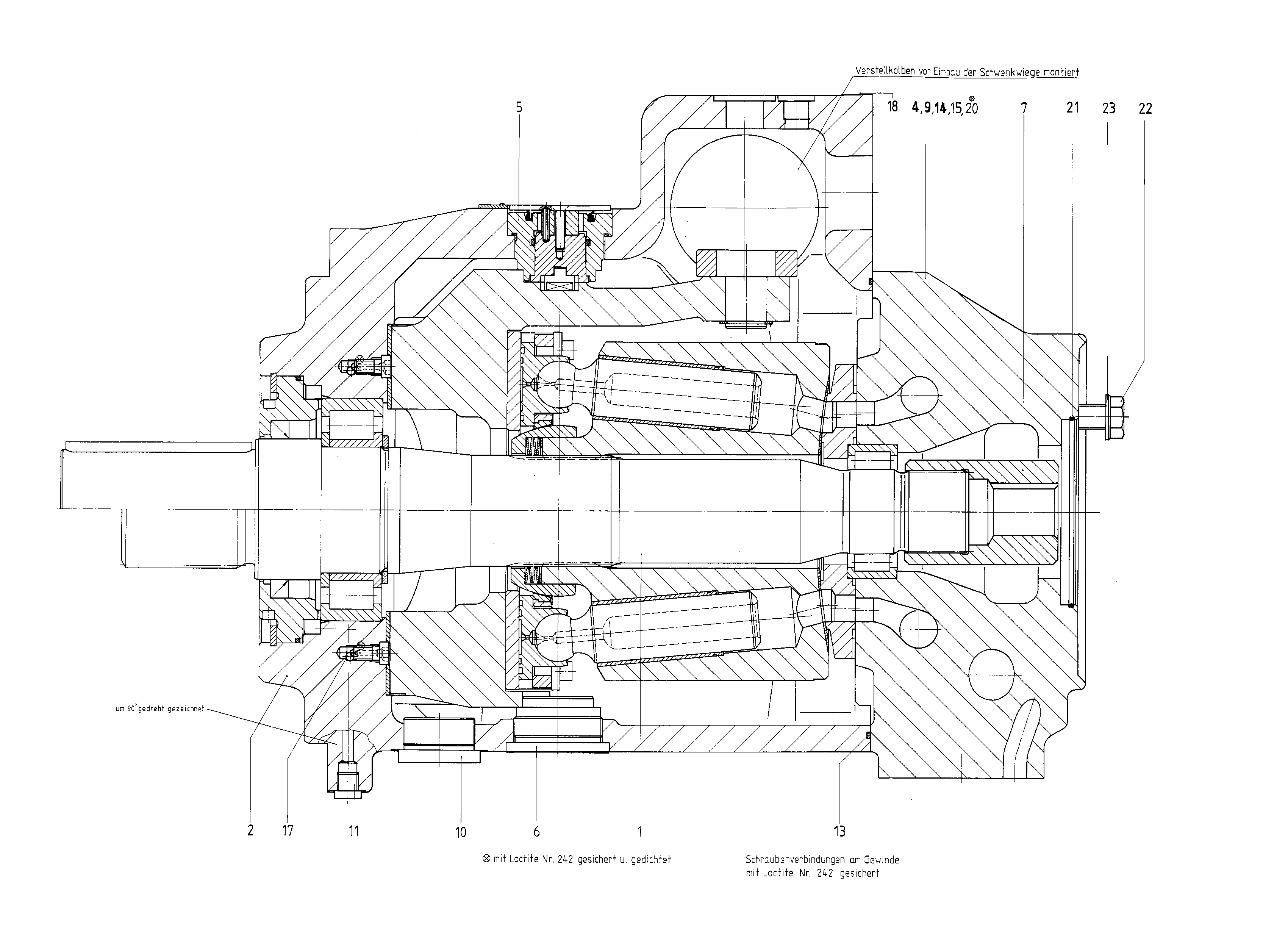

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910960872 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910970353 | PUMP HOUSING | 1 | ||
| R910960883 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910919860 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R902519529 | STUD BOLT | 1 | ||
| R910960884 | HUB | 1 | ||
| R902572930 | SOCKET HEAD CAP SCREW | 8 | ||
| R910942230 | SCREW PLUG | 3 | ||
| R909156649 | SCREW PLUGD | 2 | ||
| R910919863 | O-RINGD | 1 | ||
| R913028081 | AXIAL SEALD | 1 | ||
| R910923835 | R-RINGD | 2 | ||
| 16 | R909831319 | DOUBLE BREAK-OFF PLUG | 1 | |
| R910938084 | DOUBLE BREAK-OFF PLUGD | 1 | ||
| R910101079 | SETSCREW | 1 | ||
| R910936812 | O-RINGD | 1 | ||
| R910104906 | HEXAGON SCREW | 2 | ||
| R910186732 | WASHER | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe/Motor, geschlossener Kreislauf | G |
| Nenngröße (NG) | 500 | 500 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) nach ISO 1629 | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
