Einheit · BASE UNIT
G AA10V O 45 OV /50L-VSC61N00R910962075
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GAA10VO45OV/50L-VSC61N00, Materialnummer R910962075. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb (61). Durchtrieb: Ohne Durchtrieb (N00).
- Nummer
- R910962075
- Typschlüssel
- G AA10V O 45 OV /50L-VSC61N00
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

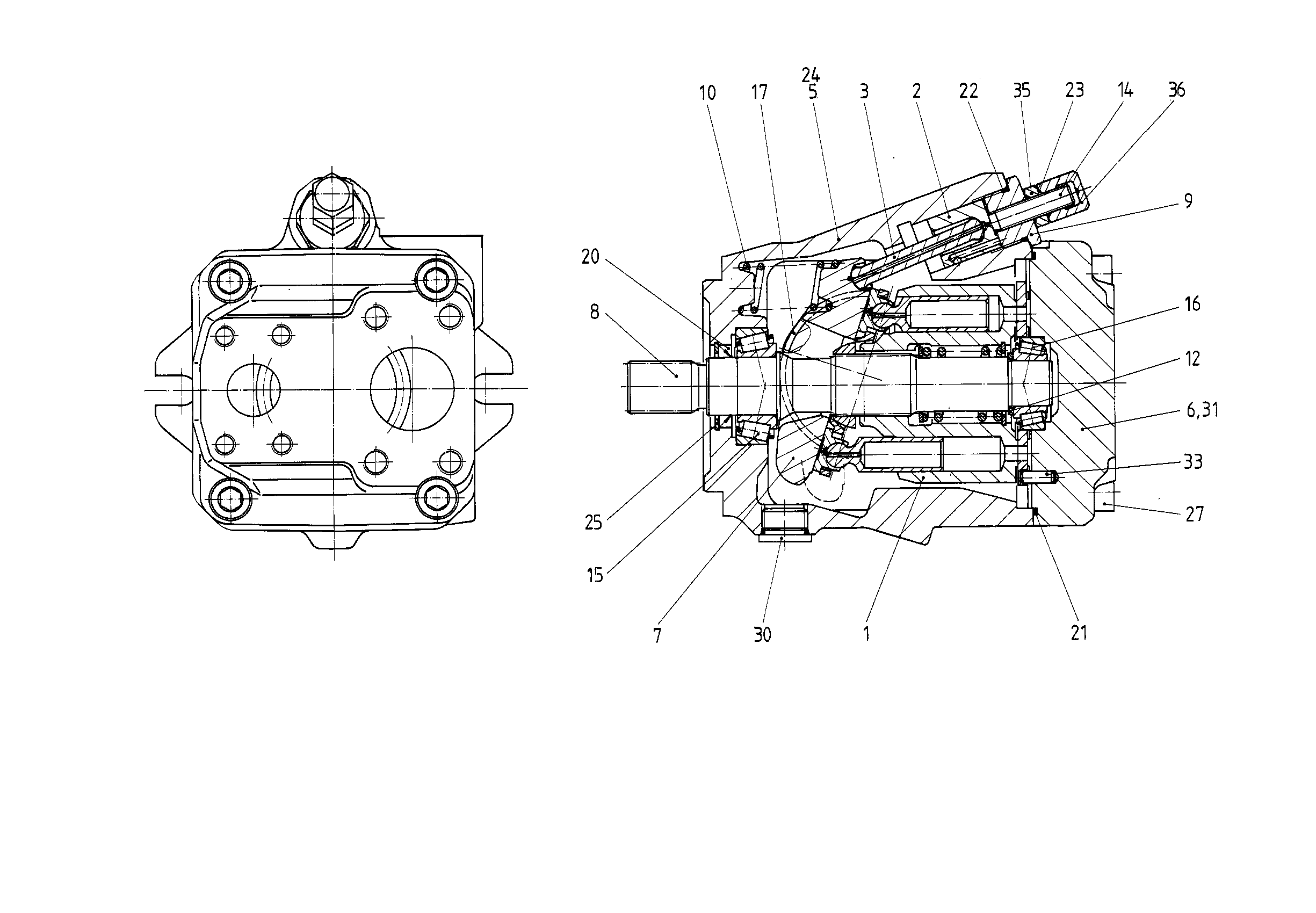

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902435270 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R910928600 | ADJUSTING PISTON | 1 | |
| 3 | R902439068 | PISTON ROD | 1 | |
| 5 | R910933806 | PUMP HOUSING | 1 | |
| 6 | R910929339 | CONNECTION PLATE | 1 | |
| 7 | R902437705 | SWASH PLATE | 1 | |
| 8 | R910992268 | DRIVE SHAFT | 1 | |
| 9 | R902516338 | SCREW PLUG | 1 | |
| R910928606 | COMPRESSION SPRING | 1 | ||
| 12 | R910938955 | ADJUSTMENT SHIM | 1 | |
| R902532354 | STOP SCREW | 1 | ||
| 15 | R910704946 | TAPERED-ROLLER BEARING | 1 | |
| 16 | R910704954 | TAPERED-ROLLER BEARING | 1 | |
| R910933793 | BEARING SHELL | 2 | ||
| R910793671 | SHAFT SEALING RINGD | 1 | ||
| R913052048 | O-RINGD | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| 24 | R910199044 | O-RINGD | 1 | |
| 25 | R902403814 | RETAINING RING | 1 | |
| 27 | R910110248 | SOCKET HEAD CAP SCREW | 4 | |
| R910967343 | SCREW PLUGD | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 2 | |
| 33 | R902533908 | STRAIGHT PIN | 1 | |
| R910998240 | NUT | 1 | ||
| R910904041 | CAP NUT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 UNC; hinten Arbeitsanschlüsse UNC nicht für Durchtrieb | 61 |
| Durchtrieb | Ohne Durchtrieb | N00 |
