Einheit · BASE UNIT
G AA10V E 22 OV /50W1-PSF68B01R910963006
Grundeinheit Bosch Rexroth Baureihe A10VM, Typschlüssel GAA10VE22OV/50W1-PSF68B01, Materialnummer R910963006. Nenngröße: NG 22. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, Einschubausführung, offener und geschlossener Kreislauf (E). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Anbauflansch: Spezialflansch; 2 Loch (F). Ventile: Ohne Ventil (0).
- Nummer
- R910963006
- Typschlüssel
- G AA10V E 22 OV /50W1-PSF68B01
- Gruppe
- A10VE 22
- Ausgabe
- 06/2020

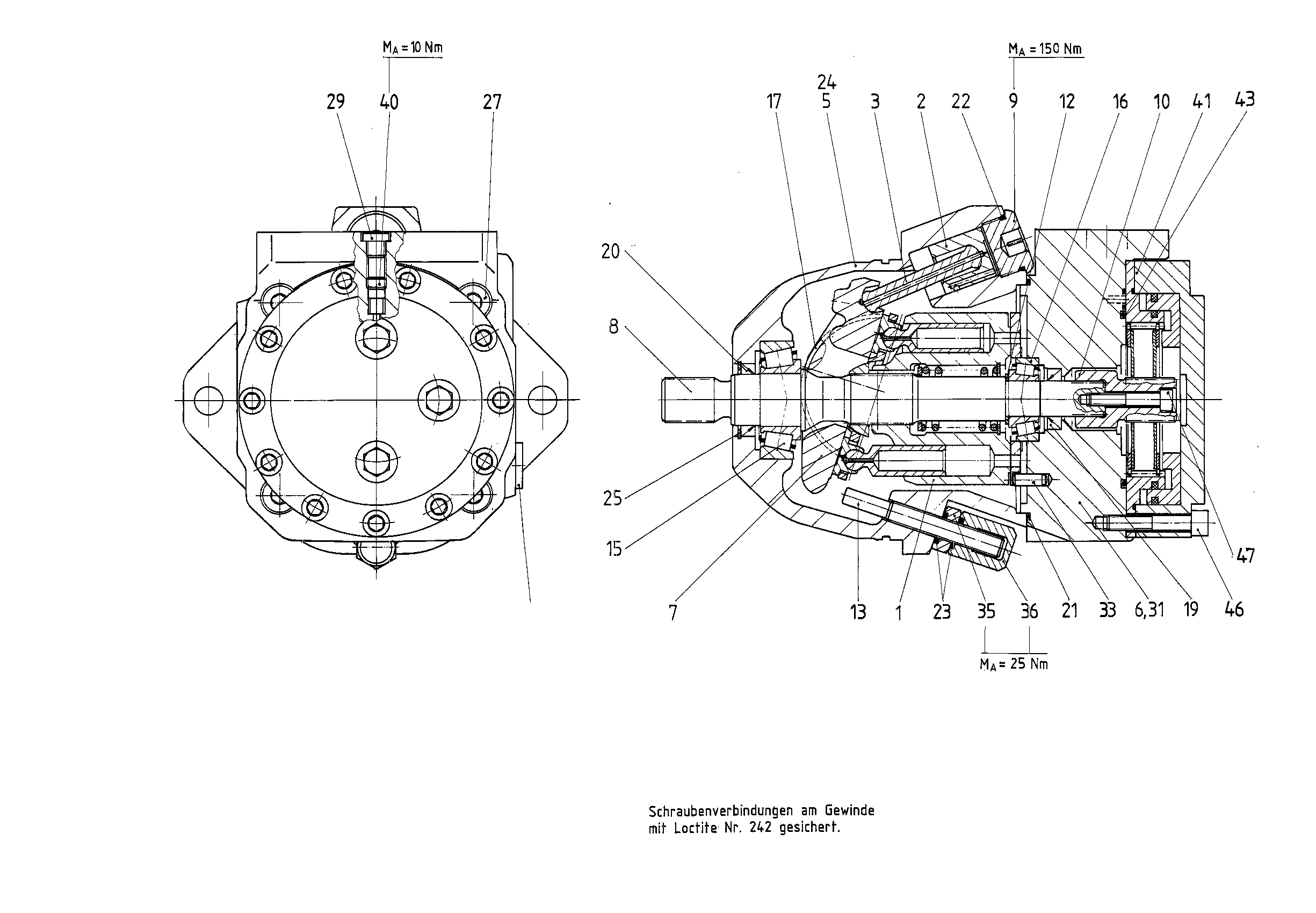

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R910988570 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| R910928600 | ADJUSTING PISTON | 1 | ||
| R902439967 | PISTON ROD | 1 | ||
| R910962962 | MOTOR HOUSING | 1 | ||
| 6 | R910949696 | CONNECTION PLATE | 1 | |
| 7 | R902443524 | SWASH PLATE | 1 | |
| 8 | R902417370 | DRIVE SHAFT | 1 | |
| R902447580 | SCREW PLUG | 1 | ||
| 10 | R910949785 | TOOTHED SHAFT | 1 | |
| R902400789 | ADJUSTMENT SHIM | 1 | ||
| R910933408 | STOP SCREW | 1 | ||
| 15 | R902438109 | TAPERED-ROLLER BEARING | 1 | |
| R902438110 | TAPERED-ROLLER BEARING | 1 | ||
| R902410506 | BEARING SHELL | 2 | ||
| R910946735 | SHAFT SEALING RING | 1 | ||
| R910794325 | SHAFT SEALING RINGD | 1 | ||
| 21 | R913052046 | O-RINGD | 1 | |
| R910514691 | O-RINGD | 2 | ||
| 24 | R910942134 | R-RINGD | 2 | |
| R902403815 | RETAINING RING | 1 | ||
| R910121266 | SOCKET HEAD CAP SCREW | 4 | ||
| R913011600 | SCREW PLUGD | 1 | ||
| 30 | R909153338 | SCREW PLUG | 1 | |
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 3 | |
| 33 | R902533908 | STRAIGHT PIN | 1 | |
| R910998240 | NUT | 1 | ||
| 36 | R910961839 | CAP NUT | 1 | |
| R910910177 | SHUTTLE VALVE | 1 | ||
| 41 | R910941701 | BRAKE | 1 | |
| R910977041 | O-RING | 1 | ||
| R910193216 | SOCKET HEAD CAP SCREW | 11 | ||
| 47 | R910109347 | SOCKET HEAD CAP SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, Einschubausführung, offener und geschlossener Kreislauf | E |
| Nenngröße (NG) | 22 | 22 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Anbauflansch | Spezialflansch; 2 Loch | F |
| Ventile | Ohne Ventil | 0 |
