WibakoBosch Rexroth · Ersatzteilkatalog
Angebotsanfrage

Einheit · AXIAL-PISTON PUMP

AL A10V O 71 DFR1/31R-PSC12N00 -SO485R910964911

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO71DFR1/31R-PSC12N00-SO485, Materialnummer R910964911. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 485.

Nummer
R910964911
Typschlüssel
AL A10V O 71 DFR1/31R-PSC12N00 -SO485
Gruppe
A10VO 71
Ausgabe
06/2020

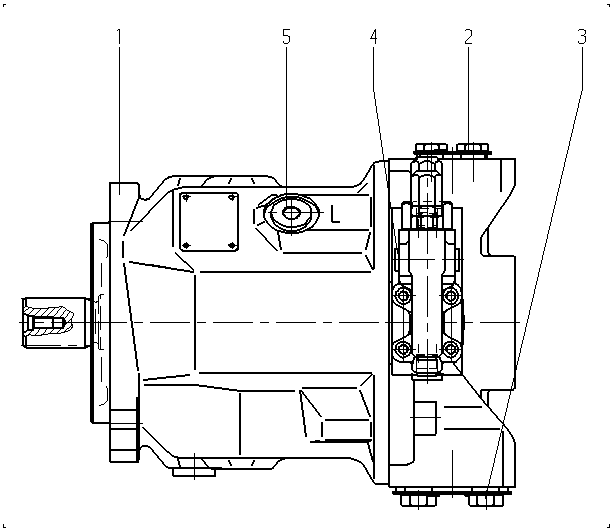

AL A10V O 71 DFR1/31R-PSC12N00 -SO485 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910964914AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400582FLANGE COVER1
R902400590FLANGE COVER1
R902602014SEAL SCREW1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7171
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle rechtsR
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse metrisch Befestigungsgewinde metrisch; seitlich oben unten für Durchtrieb12
DurchtriebOhne DurchtriebN00

Weitere Ausführungen 20
