Einheit · AXIAL-PISTON PUMP

AA10VO71DFLR/31L-VSC11N00-SO504R910966531

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO71DFLR/31L-VSC11N00-SO504, Materialnummer R910966531. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 504.

Nummer
R910966531
Typschlüssel
AA10VO71DFLR/31L-VSC11N00-SO504
Gruppe
A10VO 71
Ausgabe
06/2020

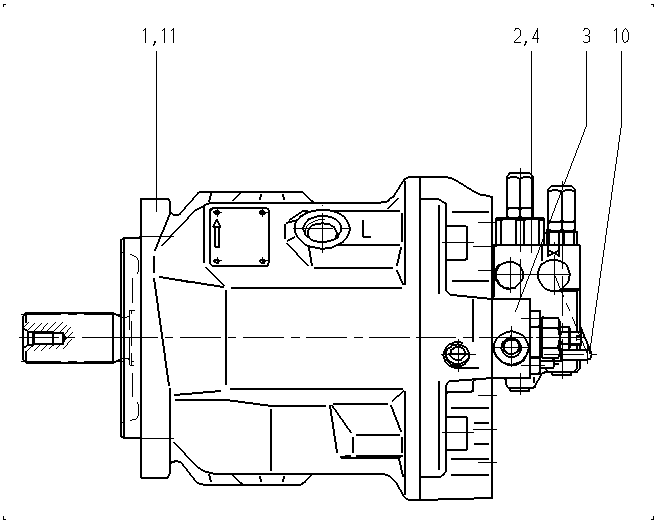

AA10VO71DFLR/31L-VSC11N00-SO504 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910966524BASE UNIT Stückliste der Baugruppe →L1
R902533844CONTROL VALVE Stückliste der Baugruppe →L1
R910989876CONTROL VALVE Stückliste der Baugruppe →L1
R910966608PIPING Stückliste der Baugruppe →L1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)7171
Regel- und VerstelleinrichtungDruck-Förderstrom-LeistungsreglerDFLR
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch nicht für Durchtrieb11
DurchtriebOhne DurchtriebN00
