Einheit · BASE UNIT

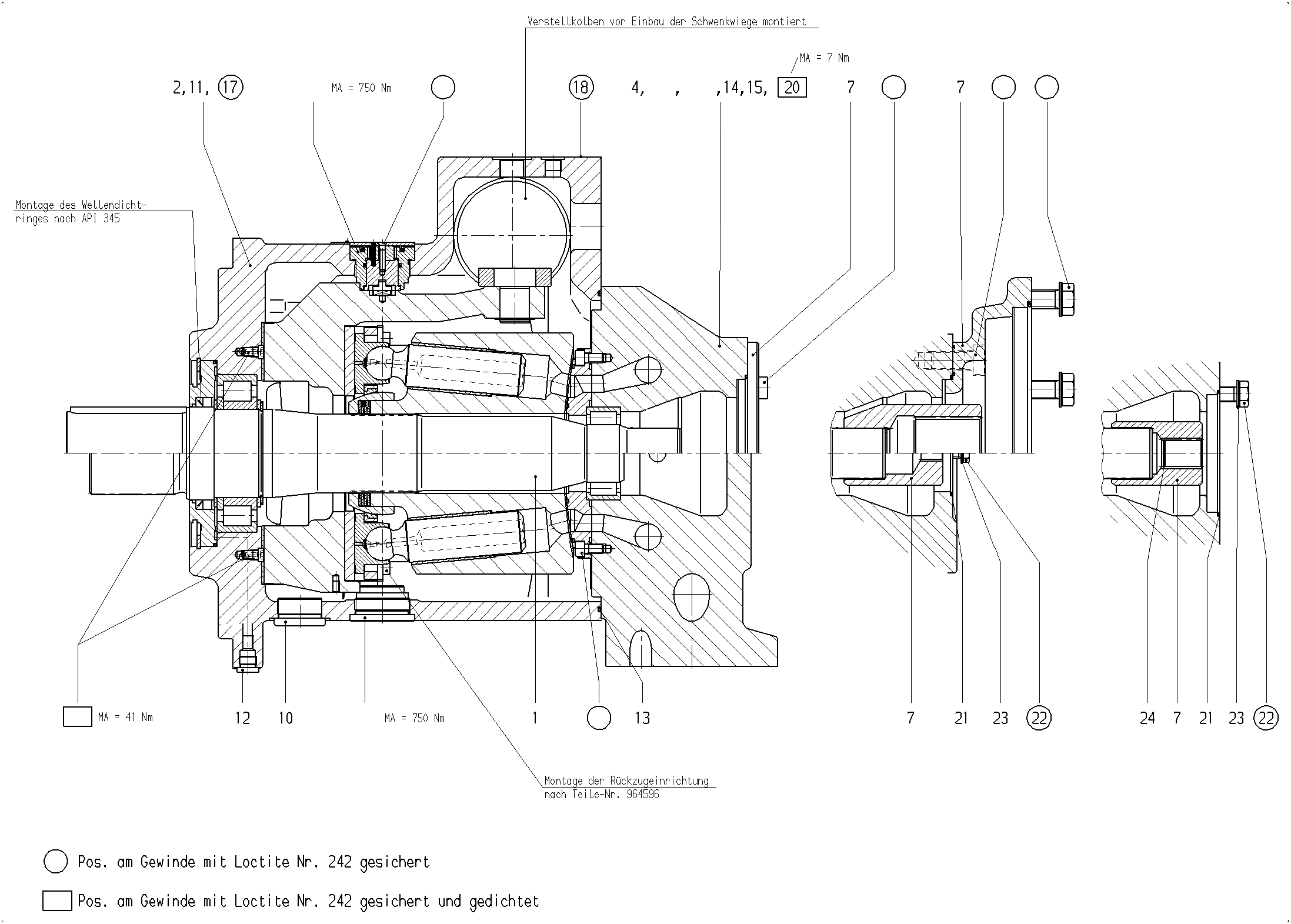

G A4VSG 750 OV /22R-PPH10N00R910967417
Grundeinheit Bosch Rexroth Baureihe A4VSG, Typschlüssel GA4VSG750OV/22R-PPH10N00, Materialnummer R910967417. Nenngröße: NG 750. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: Ohne Durchtrieb (N00).
- Nummer
- R910967417
- Typschlüssel
- G A4VSG 750 OV /22R-PPH10N00
- Gruppe
- A4VSG 750
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910970955 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910936524 | PUMP HOUSING | 1 | ||
| R910967419 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| 5 | R910919860 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | |
| 6 | R902544277 | STUD BOLT Stückliste der Baugruppe →L | 1 | |
| 9 | R910975644 | SOCKET HEAD CAP SCREW | 8 | |
| R910941726 | SCREW PLUG | 3 | ||
| R909153364 | SCREW PLUG | 2 | ||
| R909153815 | SCREW PLUG | 1 | ||
| R910937465 | O-RINGD | 1 | ||
| R913028081 | AXIAL SEALD | 1 | ||
| R910923831 | R-RINGD | 2 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910938084 | DOUBLE BREAK-OFF PLUGD | 1 | ||
| R910594253 | THROTTLE SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 750 | 750 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | Ohne Durchtrieb | N00 |
